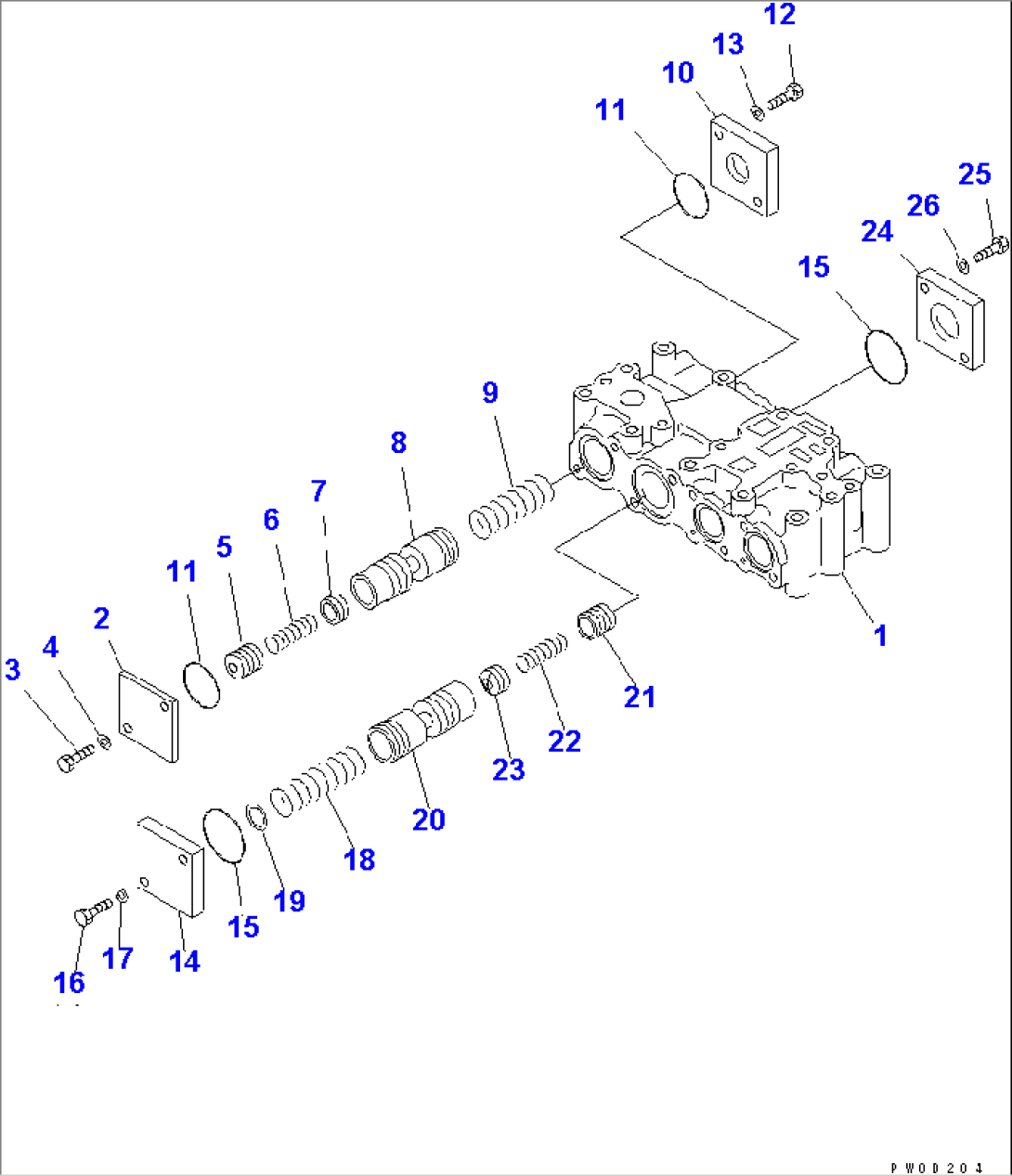

TORQUE CONVERTER VALVE (1/3)

Komatsu D375A-5 S/N 18001-UP · POWER TRAIN AND FINAL DRIVE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
195-13-71000TORQUE CONVERTER A.18001-
195-13-76701VALVE ASS'Y(3470)-
195-13-76700CONTROL VALVE ASS'Y,TORQUE CONVERTER18001-(3469)
2711-44-16340PLATE18001-
301010-81025BOLT18001-
401643-31032WASHER18001-
5427-15-15480VALVE18001-
6427-15-16130SPRING18001-
7427-15-15490VALVE18001-
8711-66-16620SPOOL18001-
9711-66-16650SPRING18001-
10711-66-16670PLATE18001-
1107000-73045O-RING (K1)18001-
1201010-81035BOLT18001-
1301643-31032WASHER18001-
1419M-13-26670PLATE18001-
1507000-72055O-RING (K1)18001-
1601010-81035BOLT18001-
1701643-31032WASHER18001-
18711-66-16640SPRING18001-
1923S-15-45860SHIMÂÂ, 0.5MM18001-
2017M-13-26620SPOOL18001-
21427-15-15480VALVE18001-
22427-15-16130SPRING18001-
23427-15-15490VALVE18001-
24711-66-16660PLATE18001-
2501010-81035BOLT18001-
2601643-31032WASHER18001-
