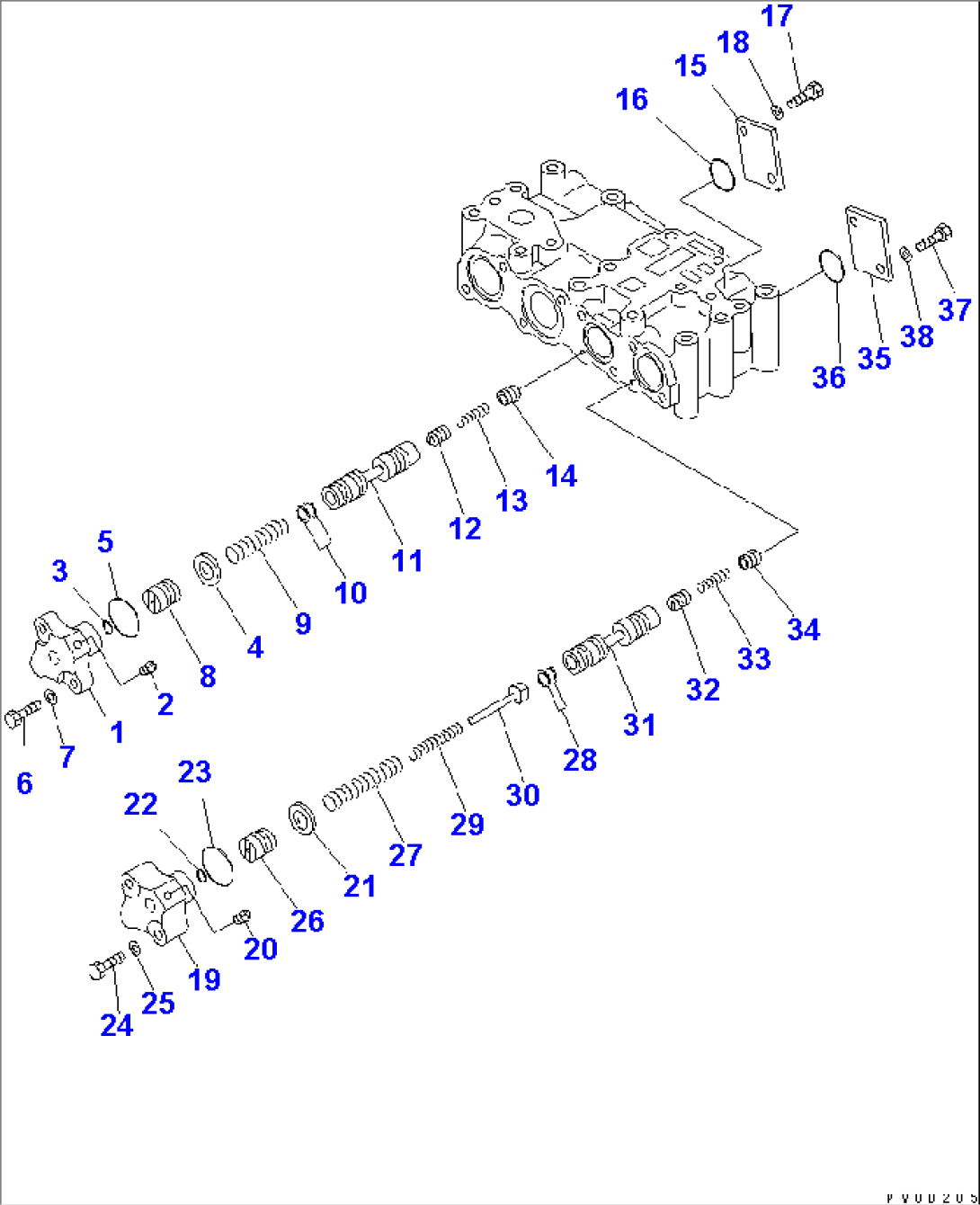

TORQUE CONVERTER VALVE (2/3)

Komatsu D375A-5 S/N 18001-UP · POWER TRAIN AND FINAL DRIVE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
195-13-71000TORQUE CONVERTER A.18001-
195-13-76701VALVE ASS'Y(3470)-
195-13-76700CONTROL VALVE ASS'Y,TORQUE CONVERTER18001-(3469)
711-66-00340COVER ASS'Y18001-
207042-80108PLUG18001-
307000-72010O-RING (K1)18001-
4711-66-16870RING18001-
507000-73038O-RING (K1)18001-
601010-81035BOLT18001-
701643-31032WASHER18001-
8711-67-16830PISTON18001-
9711-66-16841SPRING18001-
10425-15-14240SHIMÂÂ, 0.5MM18001-
11711-66-16822SPOOL18001-
12195-15-15130VALVE18001-
1317M-13-26890SPRING18001-
14175-15-15550VALVE18001-
15711-48-16150PLATE18001-
1607000-73030O-RING (K1)18001-
1701010-81025BOLT18001-
1801643-31032WASHER18001-
17M-13-00030COVER ASS'Y18001-
2007042-80108PLUG18001-
21711-66-16870RING18001-
2207000-72010O-RING (K1)18001-
2307000-73038O-RING (K1)18001-
2401010-81050BOLT18001-
2501643-31032WASHER18001-
2617M-13-26830PISTON18001-
2717M-13-26870SPRING18001-
2817M-13-26820SHIMÂÂ, 0.5MM18001-
2917M-13-26880SPRING18001-
3017M-13-26840SHAFT18001-
31711-66-16822SPOOL18001-
32195-15-15130VALVE18001-
3317M-13-26890SPRING18001-
34175-15-15550VALVE18001-
35711-48-16150PLATE18001-
3607000-73030O-RING (K1)18001-
3701010-81025BOLT18001-
3801643-31032WASHER18001-
