TORQUE CONVERTER VALVE (3/3)

Komatsu D375A-5 S/N 18001-UP · POWER TRAIN AND FINAL DRIVE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

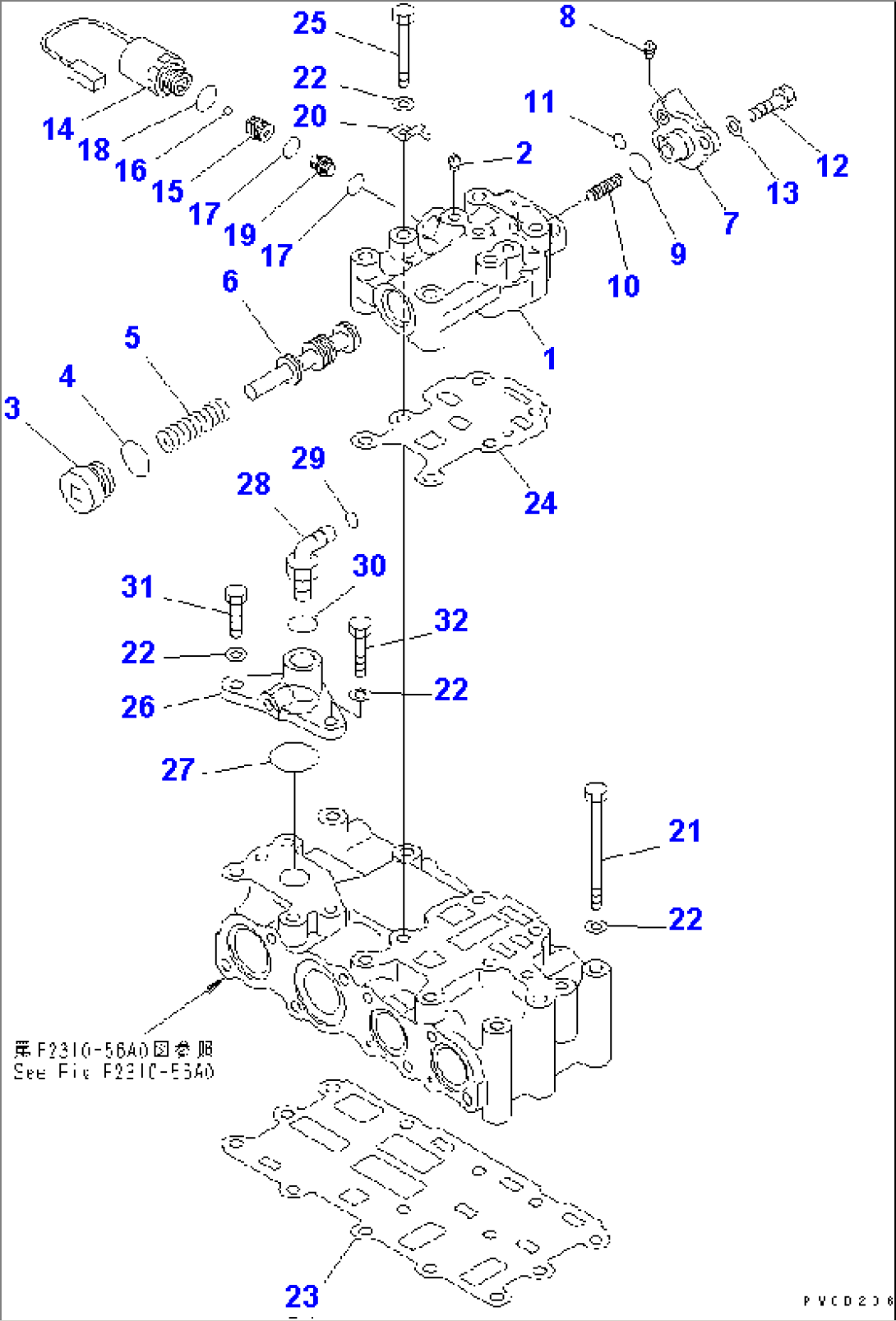

Поз.Номер деталиНаименованиеКол-воСерийный номер
195-13-71000TORQUE CONVERTER A.18001-
195-13-76701VALVE ASS'Y(3470)-
195-13-76700CONTROL VALVE ASS'Y,TORQUE CONVERTER18001-(3469)
207042-80108PLUG18001-
314X-15-15850PLUG18001-
407002-13034O-RING (K1)18001-
5566-15-12880SPRING18001-
6195-13-76721SPOOL(3482)-
195-13-76720SPOOL18001-(3481)
195-13-00030COVER ASS'Y18001-
807042-80108PLUG18001-
907000-73030O-RING (K1)18001-
10711-66-16731PISTON18001-
1107000-72010O-RING (K1)18001-
1201010-81025BOLT18001-
1301643-31032WASHER18001-
14714-23-15520SOLENOID18001-
15714-23-15551VALVE(3470)-
714-23-15550VALVE18001-(3469)
16714-23-15530BALL18001-
17714-23-15560O-RING (K1)18001-
1807002-22034O-RING (K1)18001-
19195-13-76780PLUG18001-
2008193-20010CLIP18001-
2101011-81010BOLT18001-
2201643-31032WASHER18001-
23711-66-16910GASKET (K1)18001-
24711-66-16920GASKET (K1)18001-
2501011-81060BOLT18001-
26195-13-76790BLOCK18001-
2707000-73035O-RING (K1)18001-
2802782-10422ELBOW18001-
2902896-11012O-RING (K1)18001-
3007002-12034O-RING (K1)18001-
3101011-81020BOLT18001-
3201010-81030BOLT18001-
