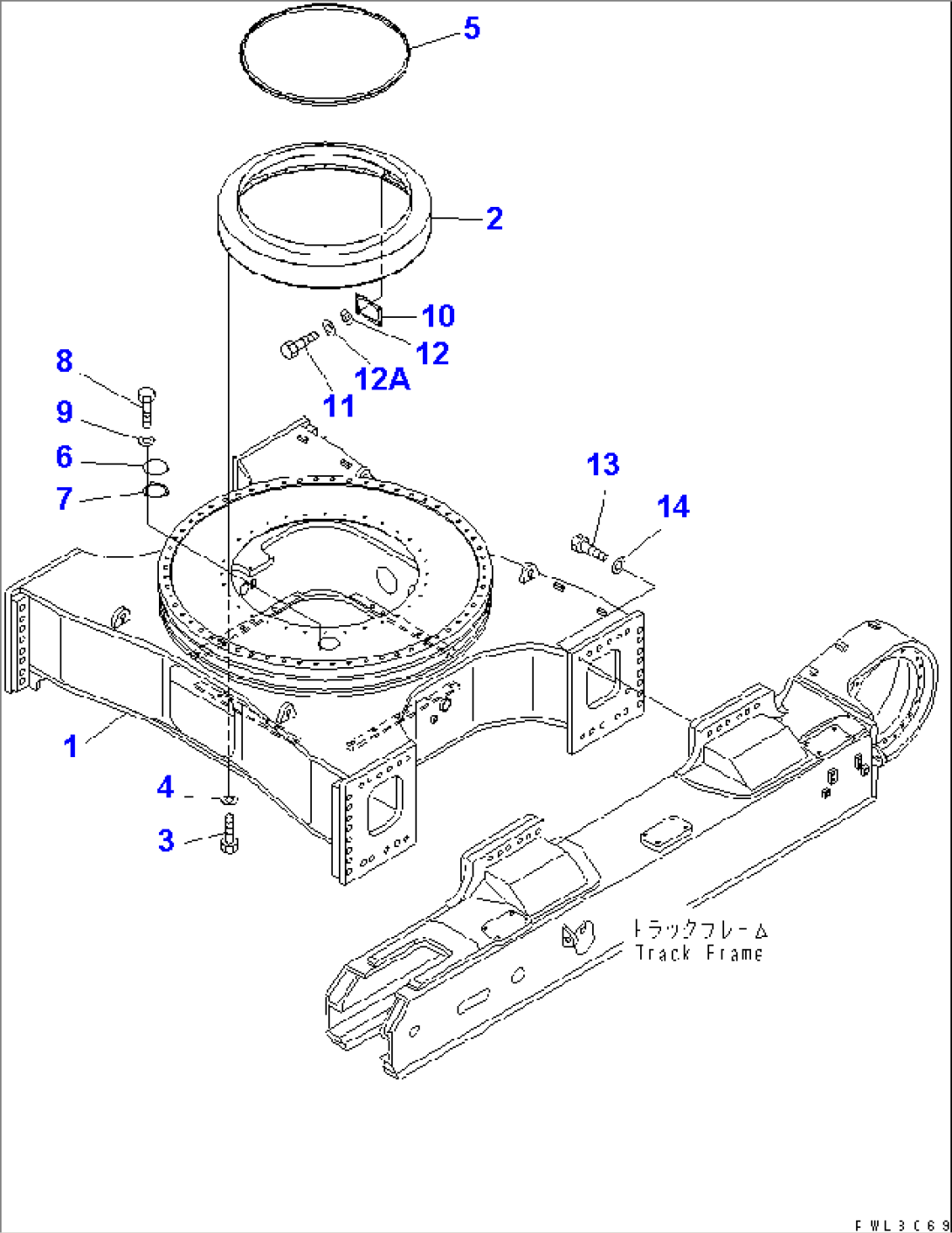

TRACK CENTER FRAME (WITH UNDER COVER)
Komatsu PC1800-6-M1 S/N 10001-UP · UNDER CARRIAGE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 21T-30-67121 | FRAME | 10002- | |
| 21T-30-67120 | FRAME | 10001-10001 | ||
| 2 | 21T-25-67170 | BRACKET | 10001- | |
| 3 | 01010-81255 | BOLT | 10001- | |
| 4 | 01643-31232 | WASHER | 10001- | |
| 5 | 21T-30-67130 | SEAL | 10001- | |
| 6 | 208-30-11850 | COVER | 10001- | |
| 7 | 208-30-11861 | GASKET | 10001- | |
| 8 | 01010-81225 | BOLT | 10001- | |
| 9 | 01643-31232 | WASHER | 10001- | |
| 10 | 21T-25-67180 | COVER | 10001- | |
| 11 | 01010-81225 | BOLT | 10001- | |
| 12 | 01643-31232 | WASHER | 11002- | |
| 01643-31232 | WASHER | 10001-11001 | ||
| 12A | 01643-31232 | WASHER | 11002- | |
| 13 | 21T-30-71160 | BOLT | 10001- | |
| 14 | 21T-30-71170 | WASHER | 10001- |
