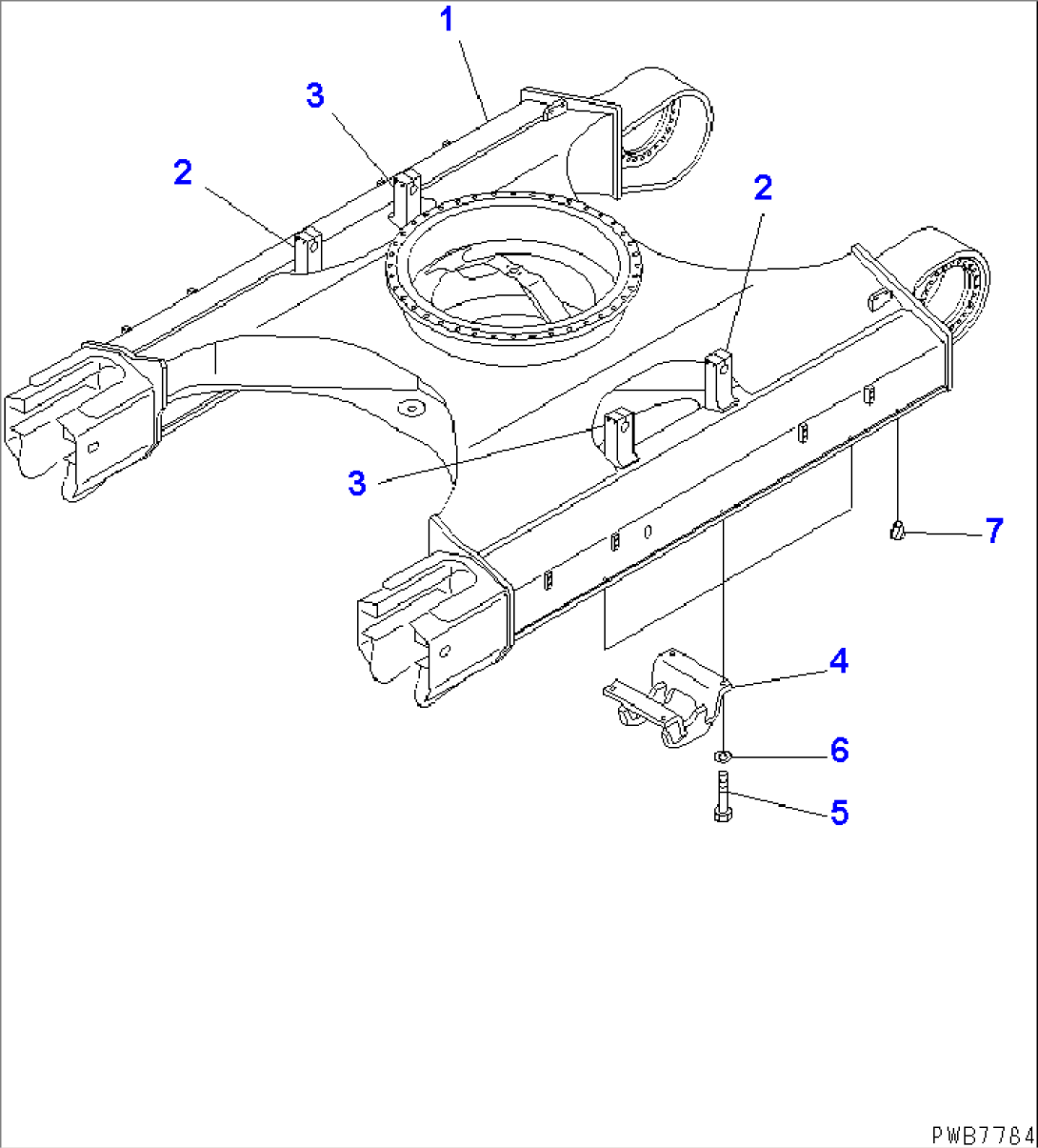

TRACK FRAME (CENTER GUARD)(#32001-32249)

Komatsu PC400LC-6Z S/N 30001-UP (EXCEL SPEC.) · UNDER CARRIAGE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-30-62112TRACK FRAME32001-32249
2208-30-61E60PLATE (WELDED)30001-@
3208-30-61E70PLATE (WELDED)30001-@
4208-30-61190GUARD30001-@
501010-62460BOLT30001-@
601643-32460WASHER30001-@
707049-02430PLUG30001-@
