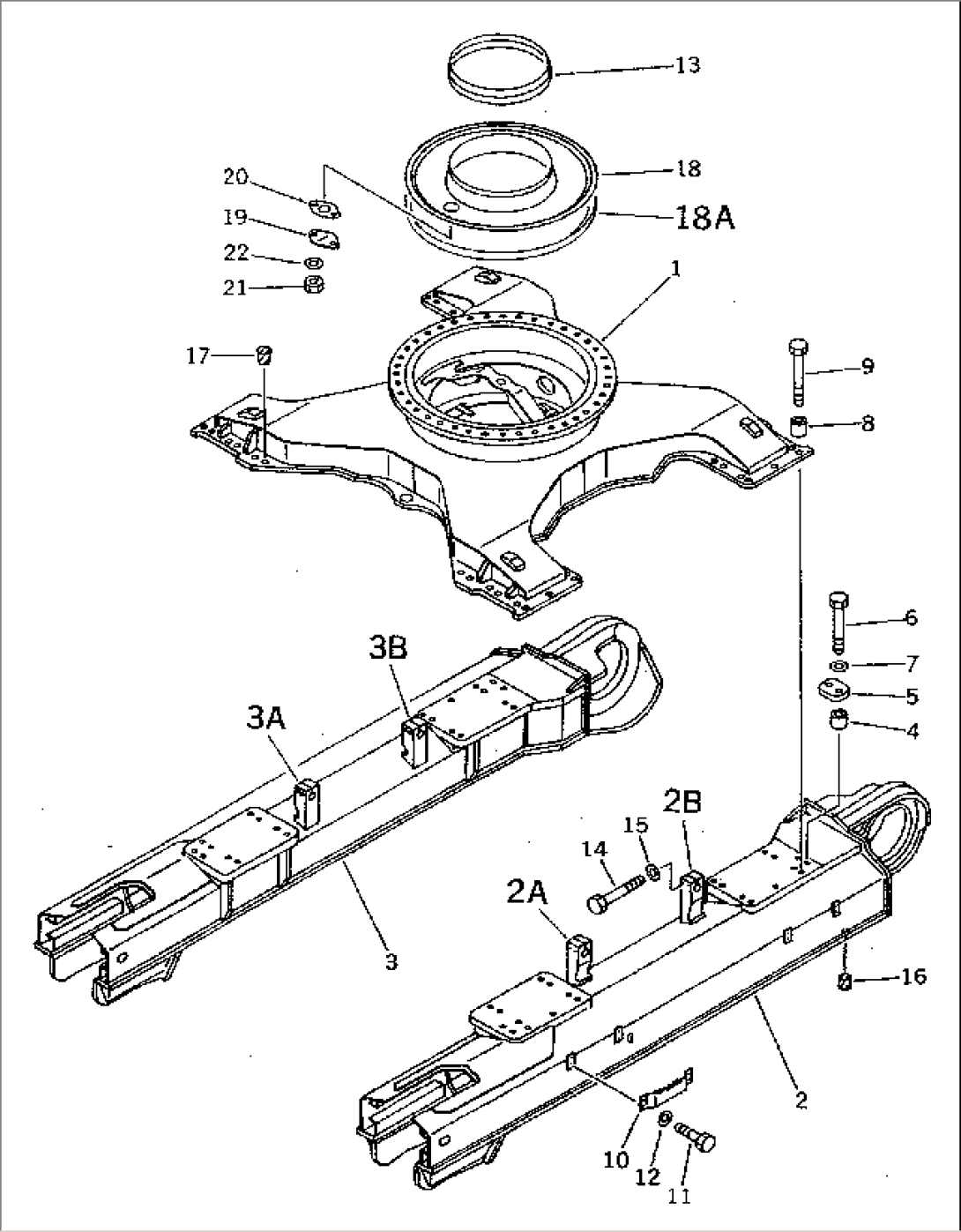

TRACK FRAME (FOR VARIABLE GAUGE) (FOR SWEDEN)(#20603-21534)

Komatsu PC400LC-5 S/N 20001-UP (OVERSEAS VERSION) · UNDER CARRIAGE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-30-55141FRAME20603-21534
2208-30-55130FRAME20603-21534
2A208-30-51420PLATE,TRACK (WELDED)20603-21534
2B208-30-51410PLATE,TRACK (WELDED)20603-21534
3208-30-55120FRAME,L.H.20603-21534
3A208-30-51410PLATE,R.H. (WELDED)20603-21534
3B208-30-51420PLATE (WELDED)20603-21534
4208-30-31650COLLAR20603-21534
5208-30-12160PLATE20603-21534
601011-63030BOLT20603-21534
701643-33080WASHER20603-21534
8208-30-11971SPACER20603-21534
9208-30-12130BOLT20603-21534
10208-30-51261BRACKET20603-21534
1101010-31640BOLT20603-21534
1201643-31645WASHER20603-21534
13205-30-71171SEAL20603-21534
1401011-32000BOLT20603-21534
1501643-32060WASHER20603-21534
1607049-02430PLUG,(FOR W/O. FULL ROLLER GUARD)20603-21534
1707049-03949PLUG20603-21534
18208-30-51211COVER20603-21534
18A207-30-51260SEAL20603-21534
19205-30-71181COVER20603-21534
20205-30-71191GASKET20603-21534
2101580-11008NUT20603-21534
2201643-31032WASHER20603-21534
