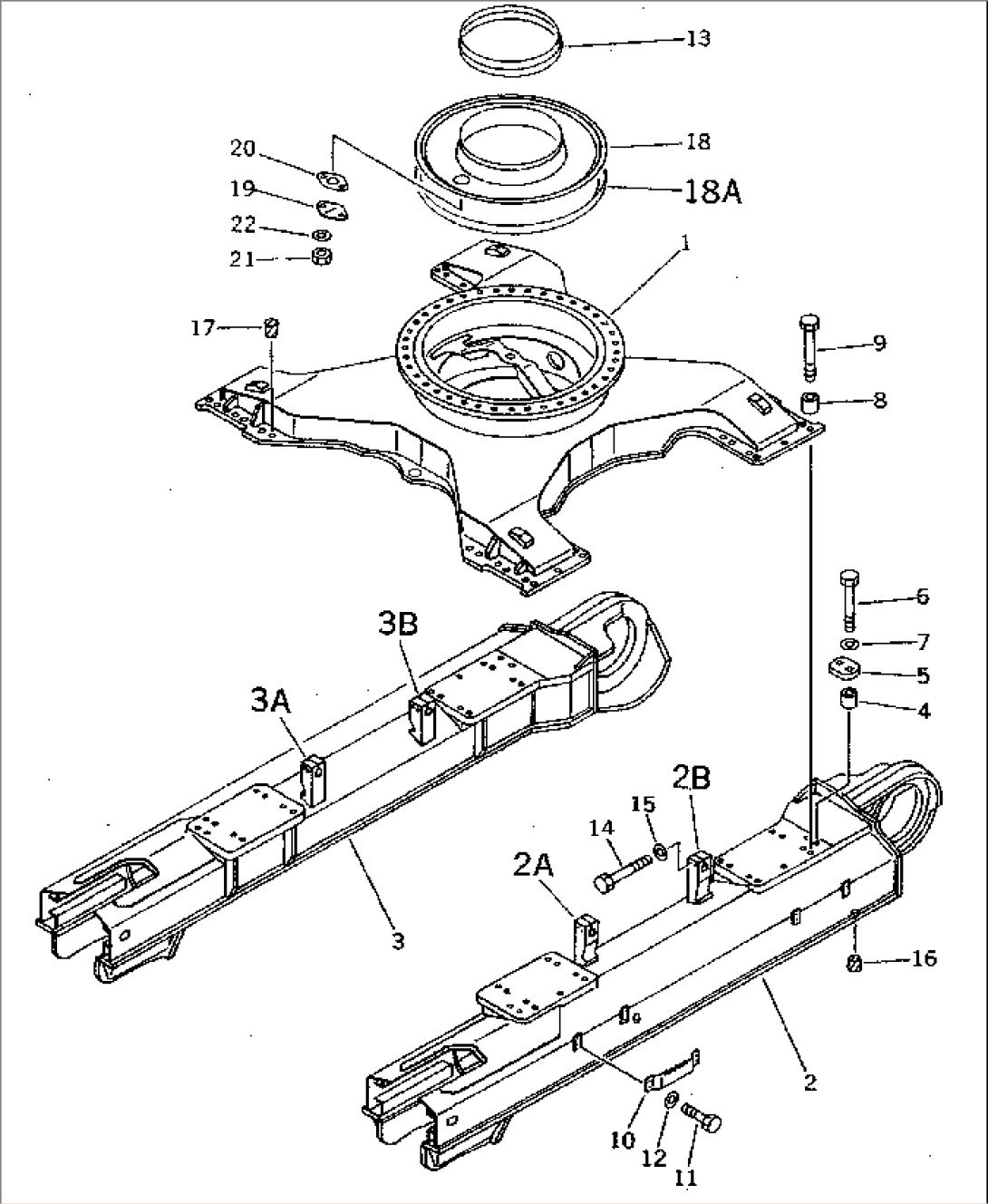

TRACK FRAME (FOR VARIABLE GAUGE)(#20603-)

Komatsu PC400HD-5K S/N 20001-UP · TRAVEL AND UNDER CARRIAGE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-30-58111FRAME20603-
2208-30-58120FRAME,L.H.20001-
2A208-30-51420PLATE (WELDED)20001-
2B208-30-51410PLATE (WELDED)20001-
3208-30-58320FRAME,R.H.20001-
3A208-30-51410PLATE (WELDED)20001-
3B208-30-51420PLATE (WELDED)20001-
4208-30-31650COLLAR20001-
5208-30-12160PLATE20001-
601011-63030BOLT20001-
701643-33080WASHER20001-
8208-30-11971SPACER20001-
9208-30-12130BOLT20001-
10208-30-51260BRACKET20001-
1101010-31640BOLT20001-
1201643-31645WASHER20001-
13205-30-71171SEAL20742-
205-30-71170SEAL20001-20741
1401011-32000BOLT20001-
1501643-32060WASHER20001-
1607049-02430PLUG,(FOR W/O. FULL ROLLER GUARD)20001-
1707049-03949PLUG20001-
18208-30-51211COVER20001-
18A207-30-51260SEAL20001-
19205-30-71181COVER20001-
20205-30-71191GASKET20001-
2101580-11008NUT20001-
2201643-31032WASHER20001-
