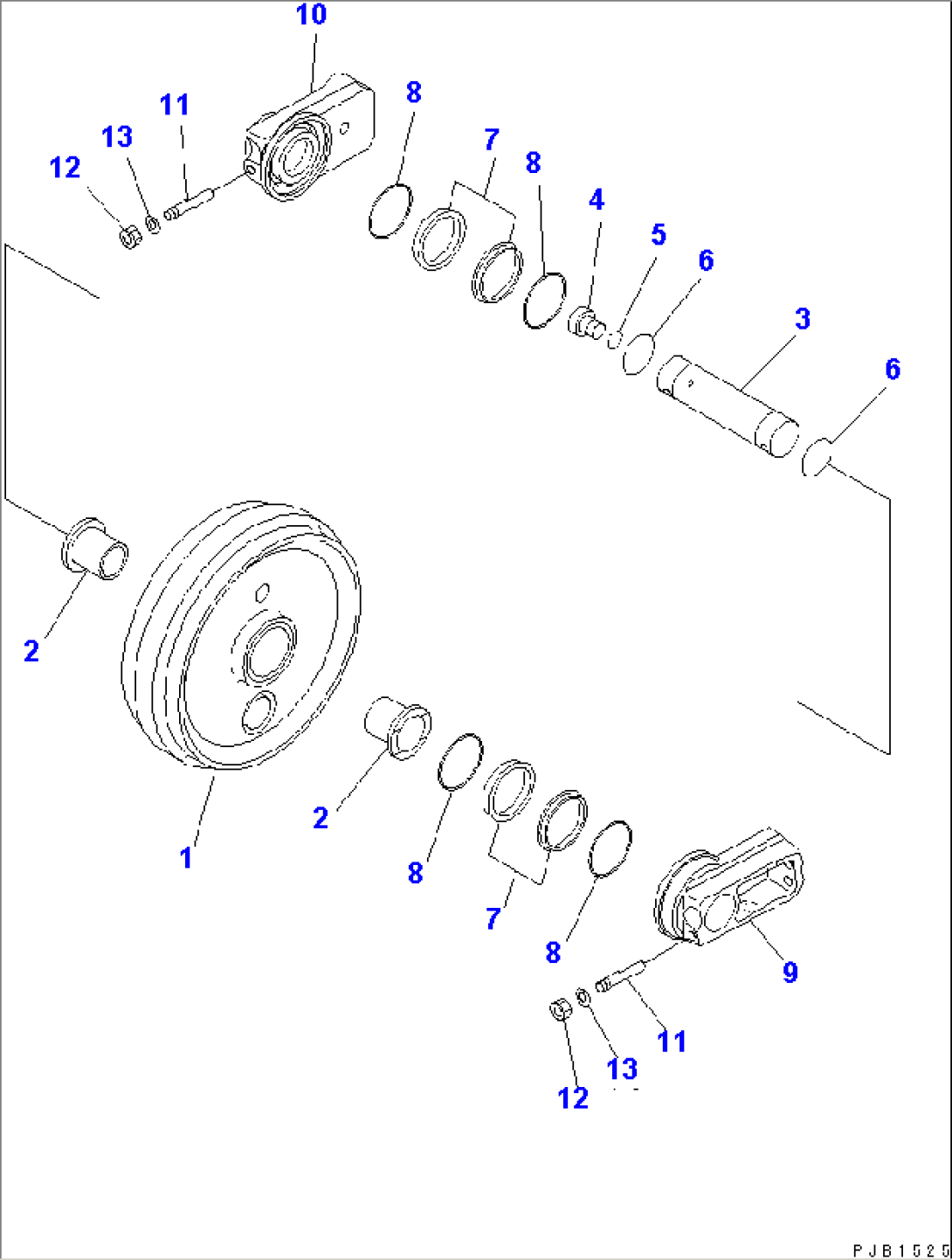

TRACK FRAME (FRONT IDLER)

Komatsu PC450LC-6K-KE S/N 32106-UP · UNDER CARRIAGE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
208-30-00200FRONT IDLER ASS'Y32106-
1208-30-53111IDLER32106-
2208-30-11560BUSHING32106-
3208-30-53130SHAFT32106-
407040-13618PLUG32106-
507002-03634O-RING32106-
607000-02090O-RING32106-
21T-30-00110FLOATING SEAL ASS'Y32106-
7175-27-00131SEAL RING ASS'Y32106-
821T-30-00120O-RING ASS'Y32106-
9208-30-53150SUPPORT,L.H.32106-
10208-30-53160SUPPORT,R.H.32106-
11170-30-13331BOLT32106-
1201580-11613NUT32106-
1301643-31645WASHER32106-
