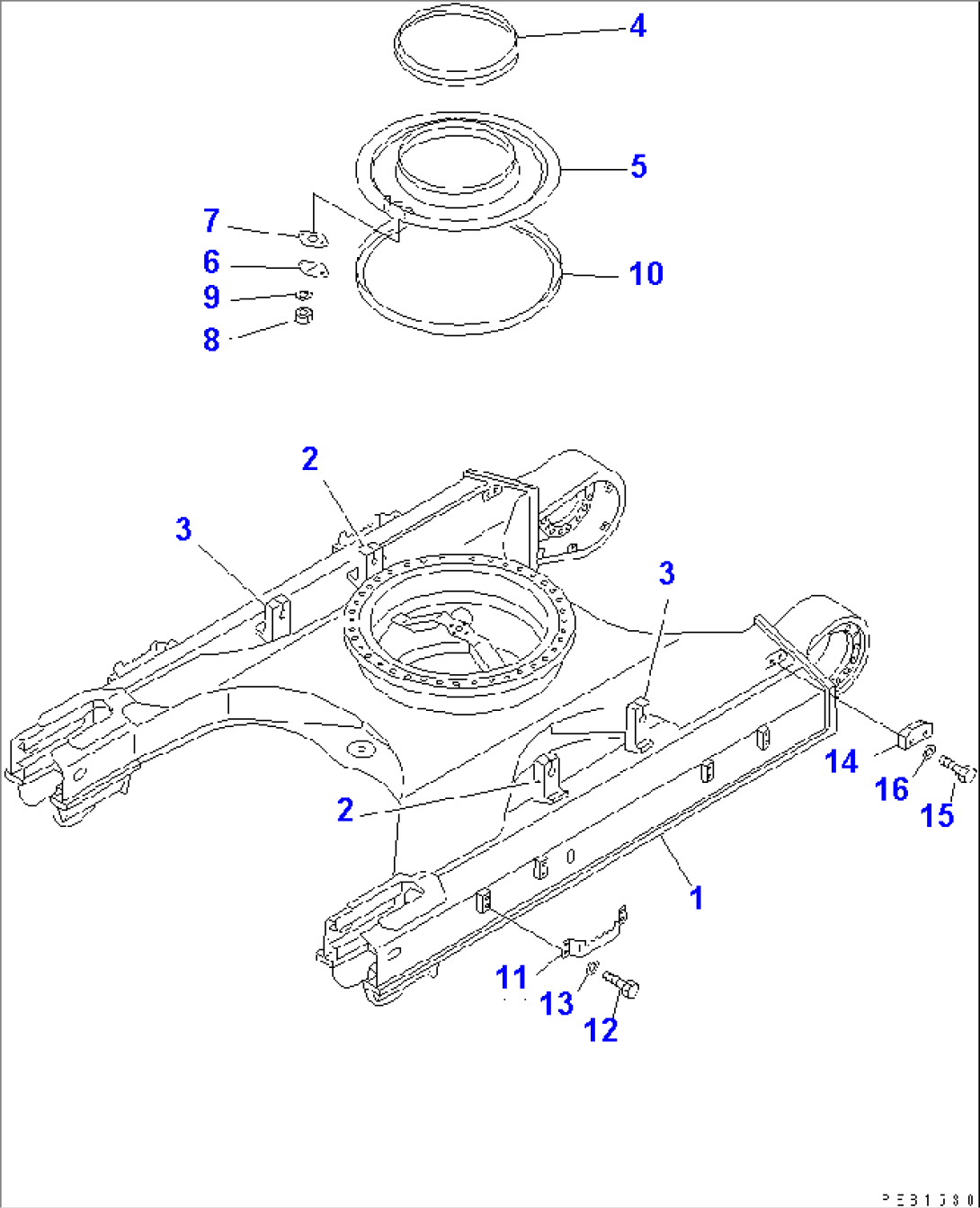

TRACK FRAME (LC)(#10001-10010)

Komatsu PC400ST-6LC S/N 10001-UP · UNDER CARRIAGE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-30-62110FRAME,TRACK10001-@
2208-30-61E70PLATE (WELDED)10001-@
3208-30-61E60PLATE (WELDED)10001-@
4205-30-71171SEAL10001-@
5208-30-61220COVER10001-@
6205-30-71181COVER10001-@
7205-30-71191GASKET10001-@
801580-11008NUT10001-@
901643-31032WASHER10001-@
10207-30-51260SEAL10001-@
11208-30-61260BRACKET10001-@
1201010-51640BOLT10001-@
1301643-31645WASHER10001-@
14207-30-52121PLATE10001-@
1501010-32070BOLT10001-@
1601643-32060WASHER10001-@
