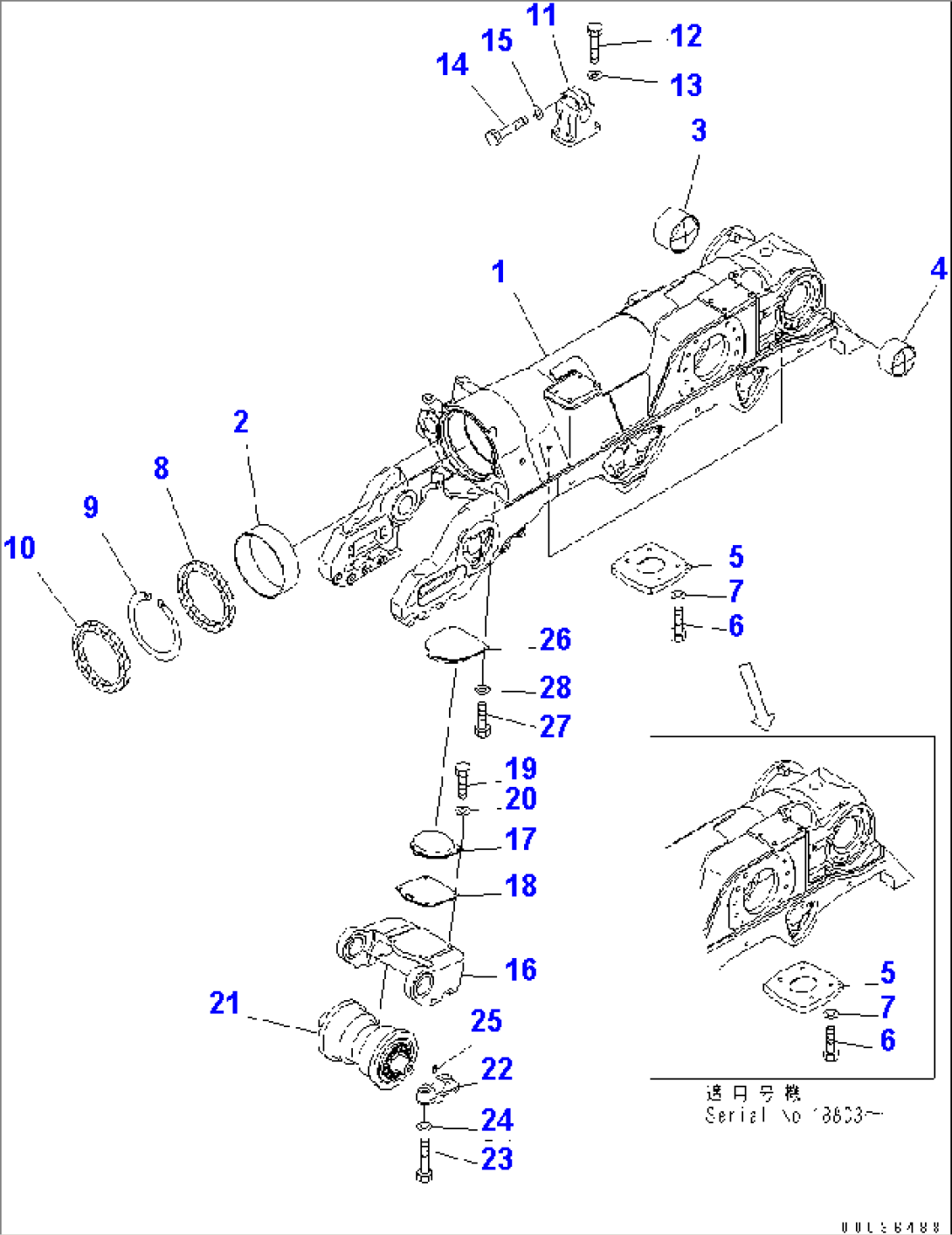

TRACK FRAME (L.H.)(#18801-)
Komatsu D375A-5D S/N 17743-UP (-50CENT. SPEC.) · UNDER CARRIAGE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 195-30-01751 | TRACK FRAME ASS'Y | 17743- | ||
| 2 | 195-30-31221 | BUSHING | 18803- | |
| 2 | 195-30-31220 | Втулка | 17743-18802 | |
| 3 | 195-50-22190 | BUSHING | 17743- | |
| 4 | 195-50-22210 | BUSHING | 17743- | |
| 5 | 195-30-61492 | BRACKET | 18803- | |
| 5 | 195-30-61492 | BRACKET | 17743-18802 | |
| 6 | 01010-81640 | BOLT | 18803- | |
| 6 | 01010-81640 | BOLT | 17743-18802 | |
| 7 | 01643-31645 | WASHER | 18803- | |
| 7 | 01643-31645 | WASHER | 17743-18802 | |
| 8 | 195-30-31231 | Уплотнение | 17743- | |
| 9 | 195-30-31250 | RING | 17743- | |
| 10 | 195-30-31240 | Сальник | 17743- | |
| 11 | 195-30-25143 | SUPPORT | 18685- | |
| 12 | 01010-62265 | BOLT | 17743- | |
| 13 | 01643-32260 | WASHER | 17743- | |
| 14 | 01010-62285 | BOLT | 17743- | |
| 15 | 01643-32260 | WASHER | 17743- | |
| 16 | 195-30-66550 | BOGIE | 17743- | |
| 17 | 198-30-56132 | Подушка | 17743- | |
| 18 | 195-30-66590 | PLATE | 17743- | |
| 19 | 01010-81230 | BOLT | 17743- | |
| 20 | 01643-31232 | WASHER | 17743- | |
| 21 | 195-30-01453 | TRACK ROLLER ASS'Y | 19860- | |
| 21 | 195-30-01452 | TRACK ROLLER ASS'Y | 19530-19859 | |
| 21 | 195-30-01451 | TRACK ROLLER ASS'Y | 17743-19529 | |
| 22 | 195-30-62141 | Крышка опоры оси | 17743- | |
| 23 | 01011-62710 | BOLT | 17743- | |
| 24 | 01643-32780 | WASHER | 18001- | |
| 25 | 04020-00616 | PIN | 18001- | |
| 26 | 198-30-56132 | Подушка | 18001- | |
| 27 | 01010-81225 | BOLT | 18001- | |
| 28 | 01643-31232 | WASHER | 18001- |
