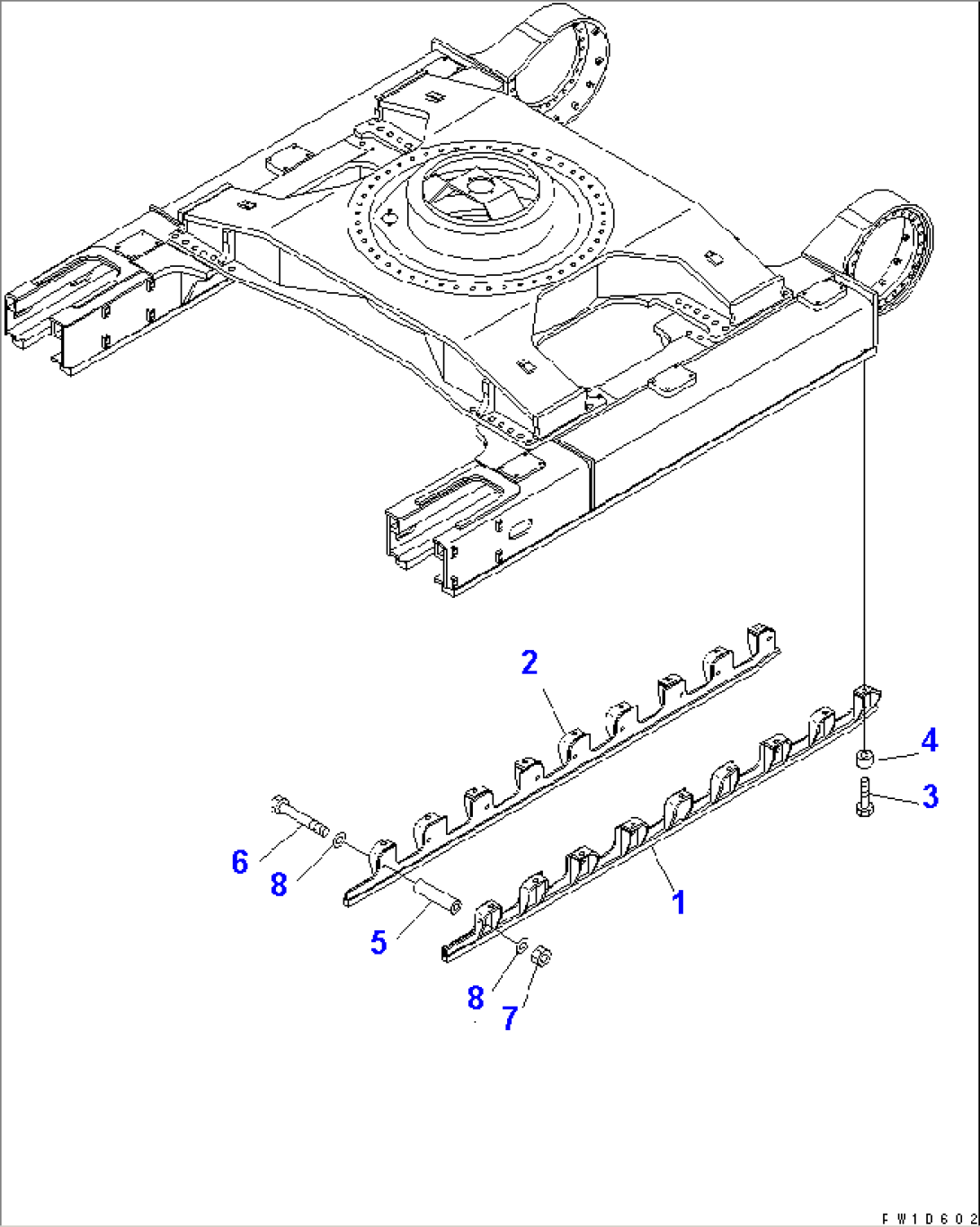

TRACK FRAME (TRACK ROLLER FULL GUARD) (L.H.)(#11001-)
Komatsu PC750-6-AM S/N 10001-UP · UNDER CARRIAGE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 209-30-77720 | GUARD,L.H. | 11001- | |
| 2 | 209-30-77730 | GUARD | 11001- | |
| 3 | 01011-82700 | BOLT | 11001- | |
| 4 | 209-30-77480 | SPACER | 11001- | |
| 5 | 209-30-77350 | SPACER | 11001- | |
| 6 | 209-30-77340 | BOLT | 11001- | |
| 7 | 01580-12722 | NUT | 11001- | |
| 8 | 01643-32780 | WASHER | 11001- |
