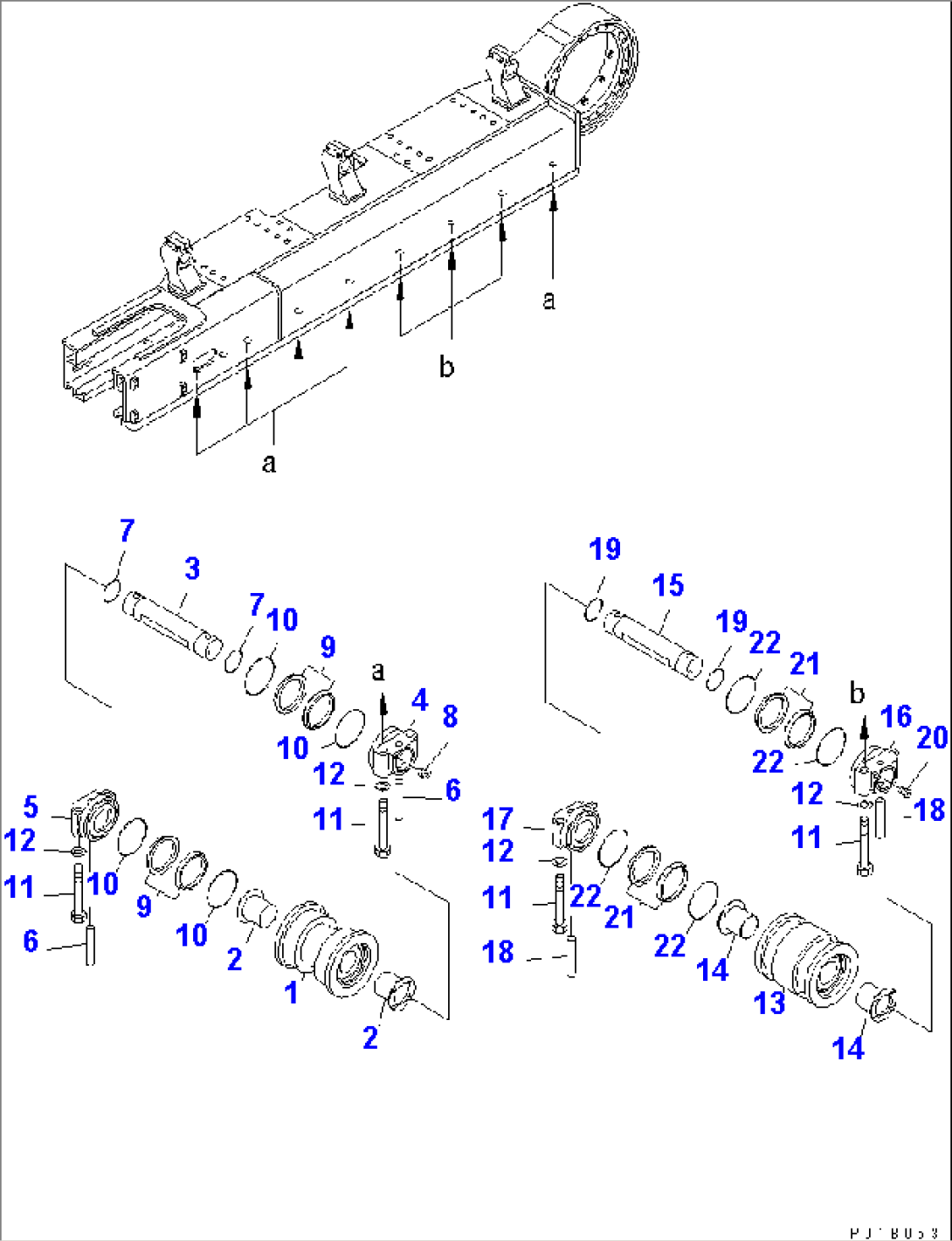

TRACK FRAME (TRACK ROLLER) (L.H.) (NAGASAKI)
Komatsu PC800SE-6 S/N 30001-UP · UNDER CARRIAGE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 209-30-00191 | TRACK ROLLER ASS'Y | 30001- | ||
| 1 | 209-30-12112 | ROLLER,S | 30001- | |
| 2 | 209-30-12122 | BUSHING | 30001- | |
| 3 | 209-30-63111 | SHAFT | 30001- | |
| 4 | 209-30-63121 | COLLAR | 30001- | |
| 5 | 209-30-63131 | COLLAR | 30001- | |
| 6 | 201-32-51150 | PIN | 30001- | |
| 7 | 07000-15090 | O-RING | 30220- | |
| 07000-05090 | O-RING | 30001-30219 | ||
| 8 | 209-30-63150 | PLUG | 30001- | |
| 180-27-00024 | FLOATING SEAL ASS'Y | 30001- | ||
| 11 | 01011-62760 | BOLT | 30001- | |
| 12 | 01643-32780 | WASHER | 30001- | |
| 209-30-00310 | TRACK ROLLER ASS'Y,D | 30001- | ||
| 13 | 209-30-12310 | ROLLER,D | 30001- | |
| 14 | 209-30-12122 | BUSHING | 30001- | |
| 15 | 209-30-63111 | SHAFT | 30001- | |
| 16 | 209-30-63121 | COLLAR | 30001- | |
| 17 | 209-30-63131 | COLLAR | 30001- | |
| 18 | 201-32-51150 | PIN | 30001- | |
| 19 | 07000-15090 | O-RING | 30220- | |
| 20 | 209-30-63150 | PLUG | 30001- |
