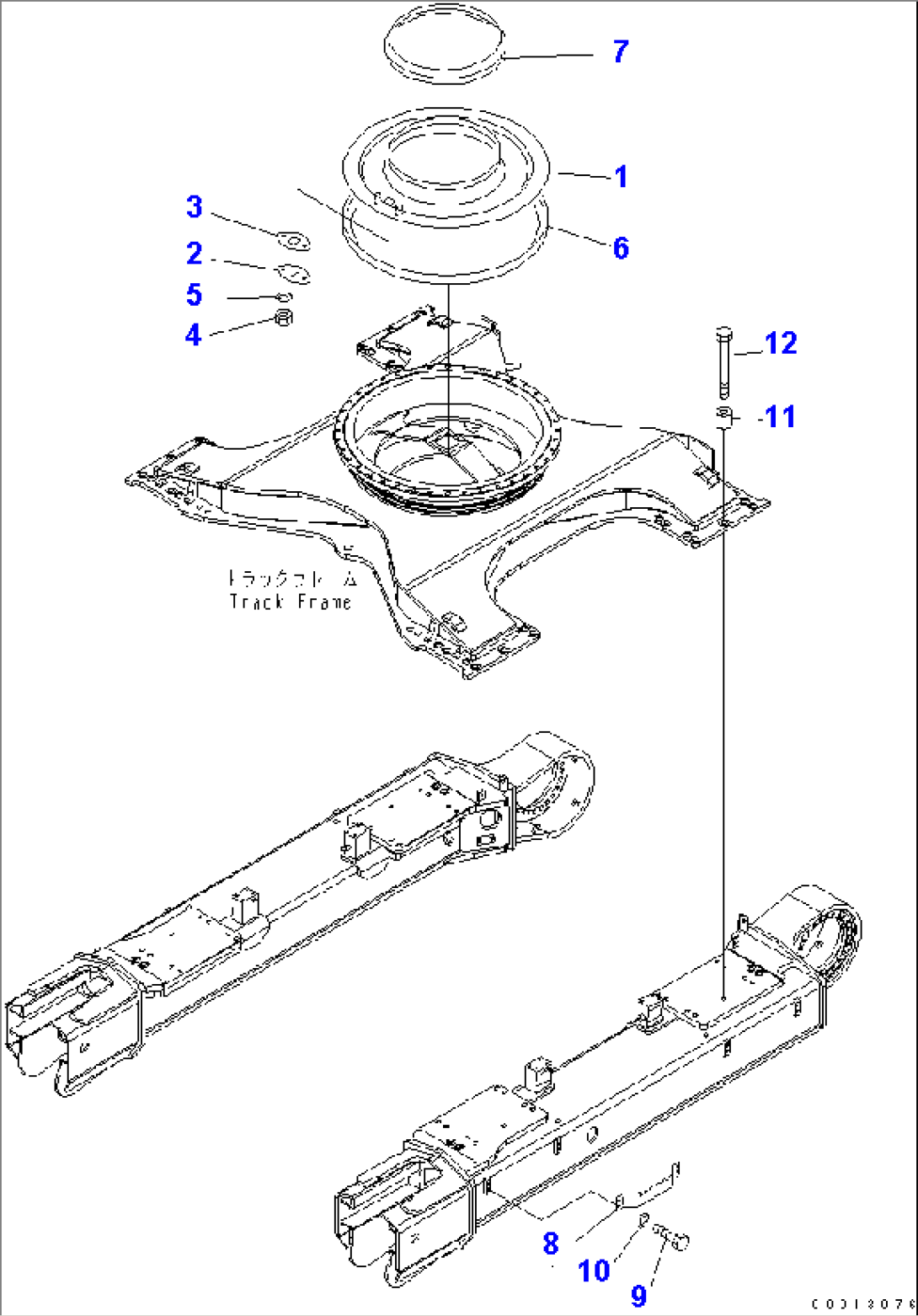

TRACK FRAME (VARIABLE GAUGE)
Komatsu PC400-7-M1 S/N 50001-UP · UNDER CARRIAGE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 208-30-61220 | COVER | 50001- | |
| 2 | 205-30-71181 | COVER | 50001- | |
| 3 | 205-30-71191 | GASKET | 50001- | |
| 4 | 01580-11008 | NUT | 50001- | |
| 5 | 01643-31032 | WASHER | 50001- | |
| 6 | 207-30-51260 | SEAL | 50001- | |
| 7 | 205-30-71171 | SEAL | 50001- | |
| 8 | 208-30-71260 | BRACKET | 50001- | |
| 9 | 01010-81640 | BOLT | 50001- | |
| 10 | 01643-31645 | WASHER | 50001- | |
| 11 | 208-30-75390 | COLLAR | 50001- | |
| 12 | 208-30-12130 | BOLT | 50001- |
