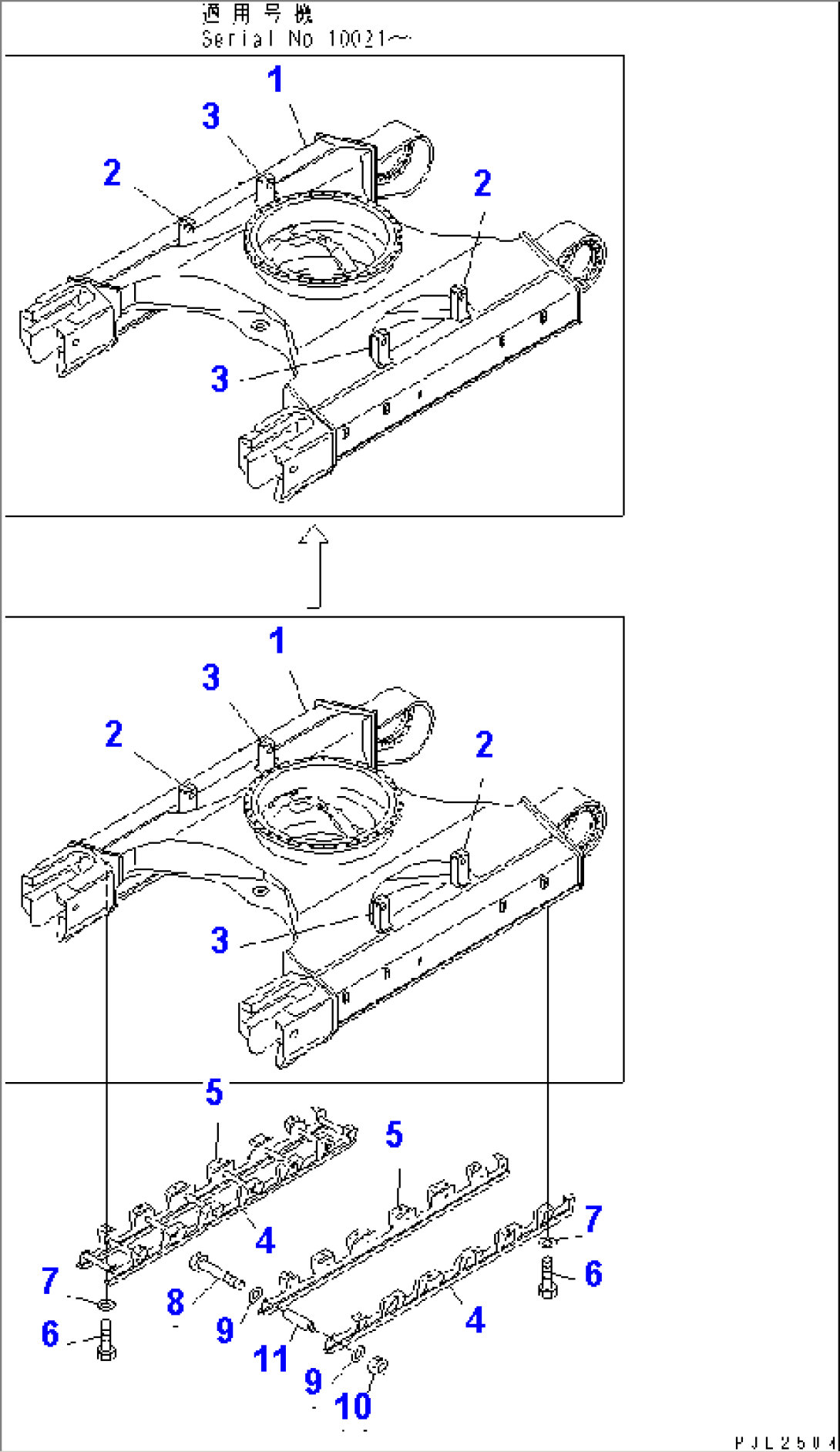

TRACK FRAME (WITH FULL GUARD)(#10011-)
Komatsu PC400ST-6 S/N 10001-UP · UNDER CARRIAGE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 208-30-61112 | TRACK FRAME | 10021- | |
| 208-30-61110 | FRAME | 10011-10020 | ||
| 2 | 208-30-61E60 | PLATE (WELDED) | 10011- | |
| 3 | 208-30-61E70 | PLATE (WELDED) | 10011- | |
| 4 | 208-30-67111 | GUARD,L.H. | 10021- | |
| 208-30-67110 | GUARD | 10011-10020 | ||
| 5 | 208-30-67121 | GUARD,R.H. | 10021- | |
| 208-30-67120 | GUARD | 10011-10020 | ||
| 6 | 01010-62455 | BOLT | 10011- | |
| 7 | 01643-32460 | WASHER | 10011- | |
| 8 | 421-975-1230 | BOLT | 10011- | |
| 9 | 01643-32460 | WASHER | 10011- | |
| 10 | 01580-12419 | NUT | 10011- | |
| 11 | 150-30-15553 | SPACER | 10011- |
