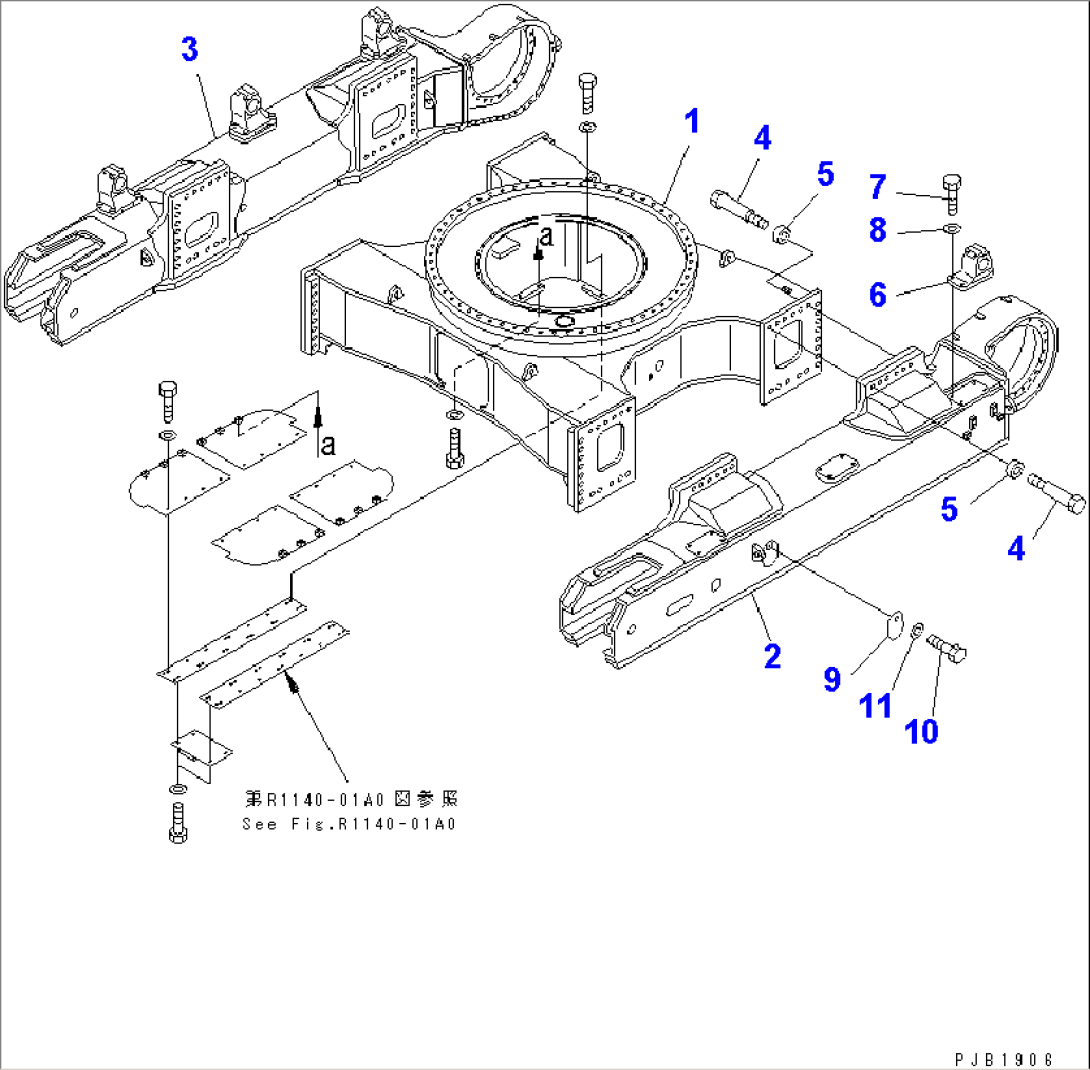

TRACK FRAME (WITH UNDER GUARD) (AGC SPEC.)(#10063-)

Komatsu PC1600-1 S/N 10001-UP · UNDER CARRIAGE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121T-30-77140FRAME10063-
221T-30-77120FRAME,L.H.10063-
321T-30-77130FRAME,R.H.10063-
421T-30-71160BOLT10063-
521T-30-71170WASHER10063-
621T-30-71140SUPPORT10063-
701010-83080BOLT10063-
801643-33080WASHER10063-
9209-30-11220PLATE10063-
1001010-81225BOLT10063-
1101643-31232WASHER10063-
