TRACK FRAME(#30001-30206)

Komatsu PC800SE-6 S/N 30001-UP · UNDER CARRIAGE

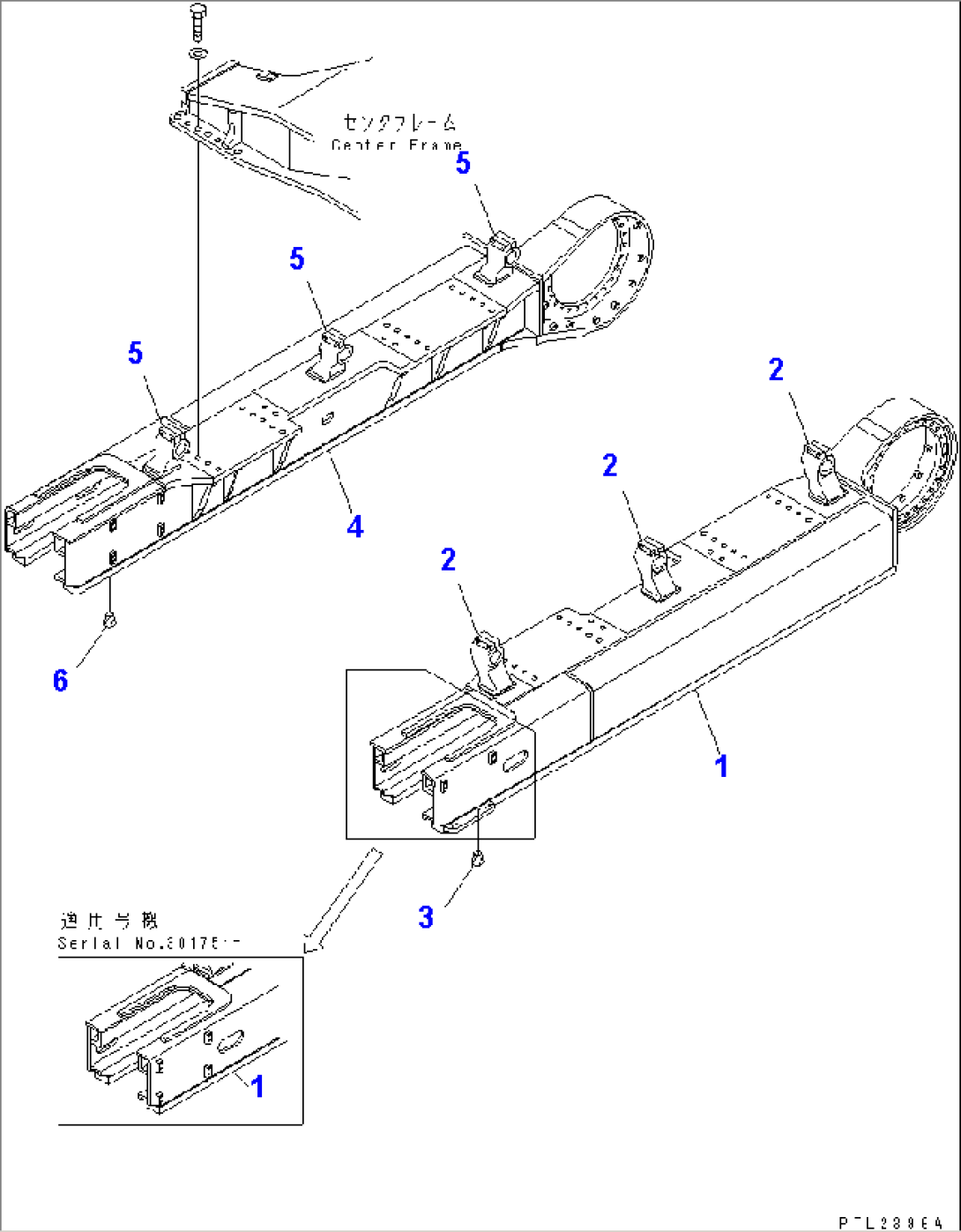

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-30-72115FRAME,L.H.30175-@
209-30-72114FRAME30124-30174
209-30-72113FRAME,L.H.30087-30123
209-30-72112FRAME,L.H.30001-30086
2209-30-51150SUPPORT30001-@
307049-02430PLUG30001-@
4209-30-72123FRAME30124-@
209-30-72122FRAME,R.H.30087-30123
209-30-72121FRAME,R.H.30001-30086
5209-30-51150SUPPORT30001-@
607049-02430PLUG30001-@
