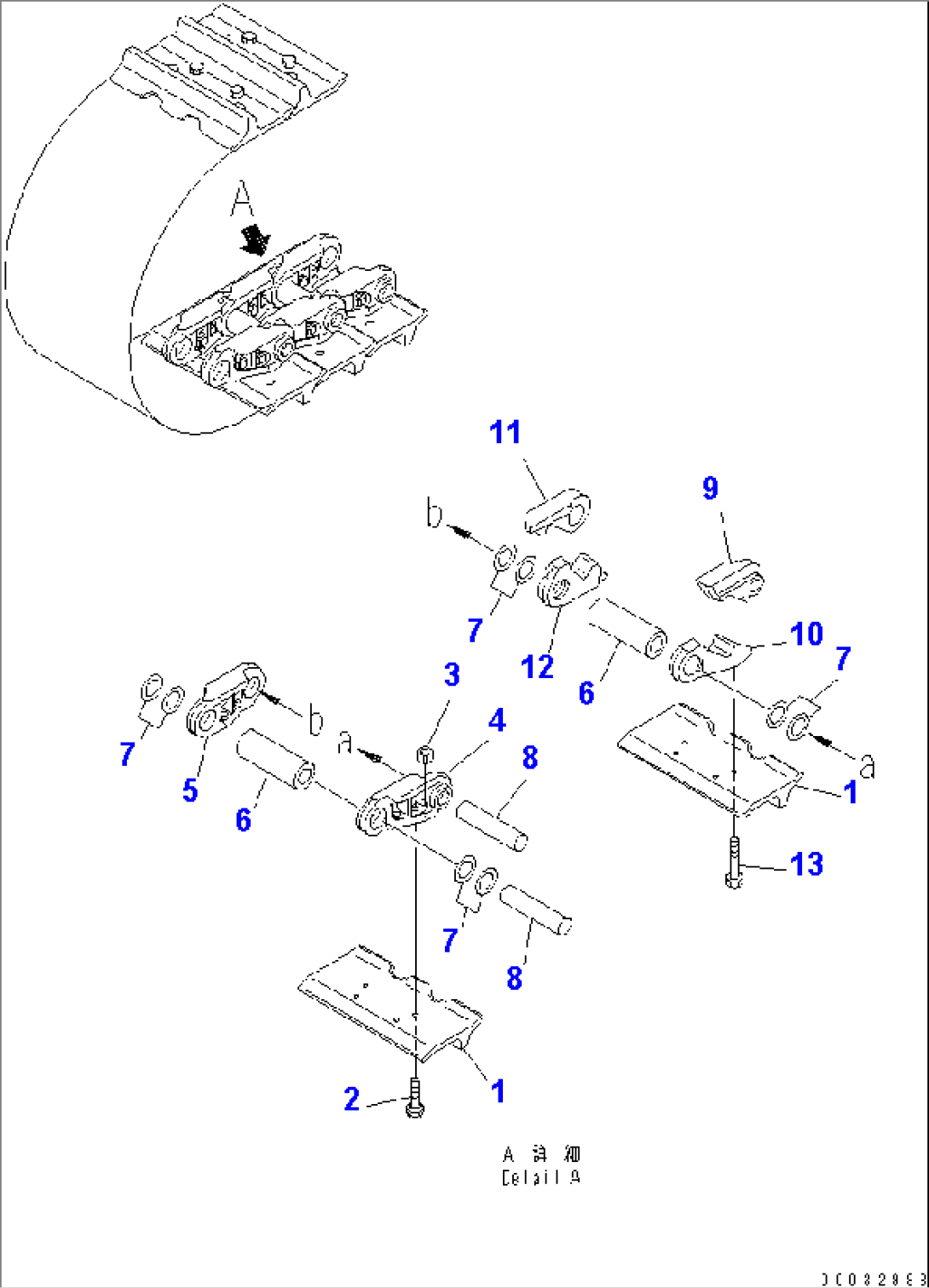

TRACK SHOE (DRY TYPE)
Komatsu D375A-2 S/N 16001-UP · TRACK
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 195-32-04283 | TRACK SHOE ASS'Y | .- | ||
| 195-32-04282 | TRACK SHOE ASS'Y | 16661-. | ||
| 195-32-04281 | TRACK SHOE ASS'Y | 16480-16660 | ||
| 195-32-04280 | TRACK SHOE ASS'Y | 16001-16479 | ||
| 1 | 195-32-61371 | SHOE | .- | |
| 1 | 195-32-61370 | SHOE,TRACK | 16001-. | |
| 2 | 195-32-61210 | BOLT, SHOE (KIT) | 16001- | |
| 3 | 195-32-61220 | NUT, SHOE (KIT) | 16001- | |
| 195-32-00422 | TRACK LINK ASS'Y | 16661- | ||
| 195-32-00421 | TRACK LINK ASS'Y | 16480-16660 | ||
| 195-32-00420 | TRACK LINK ASS'Y | 16001-16479 | ||
| 4 | 195-32-61122 | LINK | 16661- | |
| 4 | 195-32-61121 | LINK | 16480-16660 | |
| 4 | 195-32-61120 | LINK,TRACK, L.H. | 16001-16479 | |
| 5 | 195-32-61132 | LINK | 16661- | |
| 5 | 195-32-61131 | LINK | 16480-16660 | |
| 5 | 195-32-61130 | LINK,TRACK, R.H. | 16001-16479 | |
| 6 | 195-32-61241 | BUSHING | 16480- | |
| 6 | 195-32-61240 | BUSHING | 16001-16479 | |
| 7 | 195-32-61260 | WASHER | 16001- | |
| 8 | 195-32-61250 | PIN | 16001- | |
| 9 | 195-32-61321 | LINK | 16480- | |
| 9 | 195-32-61320 | LINK,MASTER, L.H. PIN SIDE | 16001-16479 | |
| 10 | 195-32-61331 | LINK | 16480- | |
| 10 | 195-32-61330 | LINK,MASTER, L.H. BUSHING SIDE | 16001-16479 | |
| 11 | 195-32-61421 | LINK | 16480- | |
| 11 | 195-32-61420 | LINK,MASTER, R.H. PIN SIDE | 16001-16479 | |
| 12 | 195-32-61431 | LINK | 16480- | |
| 12 | 195-32-61430 | LINK,MASTER, R.H. BUSHING SIDE | 16001-16479 | |
| 13 | 195-32-61350 | BOLT,MASTER LINK | 16001- | |
| 2 | 195-32-05400 | SHOE BOLT AND NUT K. | 16001- | |
| 6 | 195-98-09730 | BUSHING | 16001- | |
| 8 | 195-98-09710 | PIN, REGULAR | 16001- | |
| 6 | 195-98-09740 | BUSHING | 16001- | |
| 8 | 195-98-09720 | PIN, REGULAR | 16001- |
