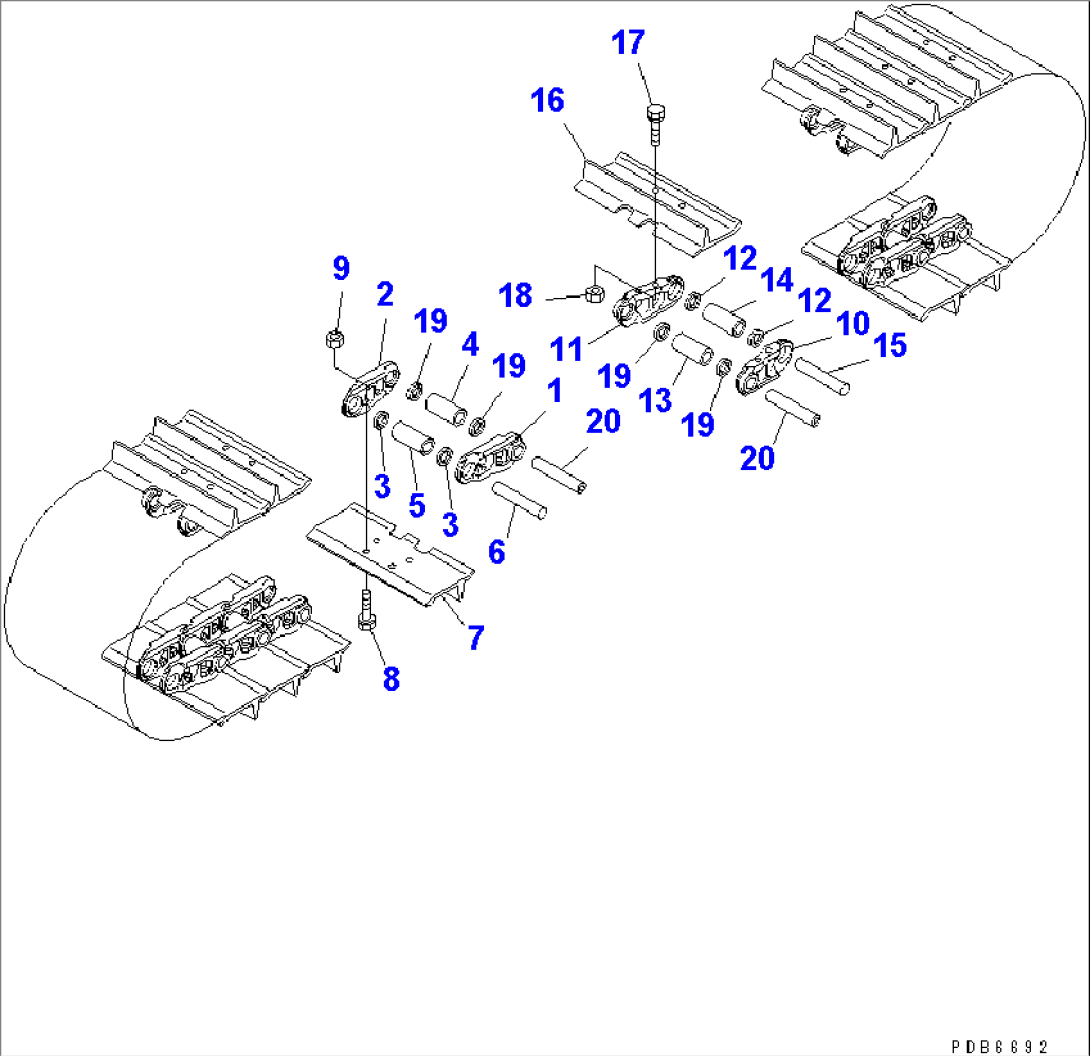

TRACK SHOE (SINGLE GROUSER) (660MM WIDE)

Komatsu PC400LC-6Z S/N 30001-UP (EXCEL SPEC.) · UNDER CARRIAGE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
208-32-03342TRACK SHOE ASS'Y32347-
208-32-03341TRACK SHOE ASS'Y32068-32346
208-32-03340TRACK SHOE ASS'Y30001-32067
1208-32-61121LINK,L.H.32347-
1208-32-61120LINK,L.H.30001-32346
2208-32-61131LINK,R.H.32347-
2208-32-61130LINK,R.H.30001-32346
3154-32-11283SEAL30001-
4208-32-61170BUSHING,MASTER30001-
5208-32-61140BUSHING30001-
6208-32-61150PIN32068-
6154-820-1153PIN30001-32067
7208-32-61360SHOE30001-
8208-32-51231BOLT, SHOE (Y0320-K1)30001-
9208-32-51220NUT, SHOE (Y0320-K1)30001-
10208-32-61121LINK,L.H.32347-
10208-32-61120LINK,L.H.30001-32346
11208-32-61131LINK,R.H.32347-
11208-32-61130LINK,R.H.30001-32346
12154-32-11283SEAL30001-
13208-32-61170BUSHING,MASTER30001-
14208-32-61140BUSHING30001-
15208-32-61150PIN32068-
15154-820-1153PIN30001-32067
16208-32-61360SHOE30001-
17208-32-51231BOLT, SHOE (Y0320-K1)30001-
18208-32-51220NUT, SHOE (Y0320-K1)30001-
19208-32-61260SEAL,MASTER30001-
20208-32-51190PIN30001-
