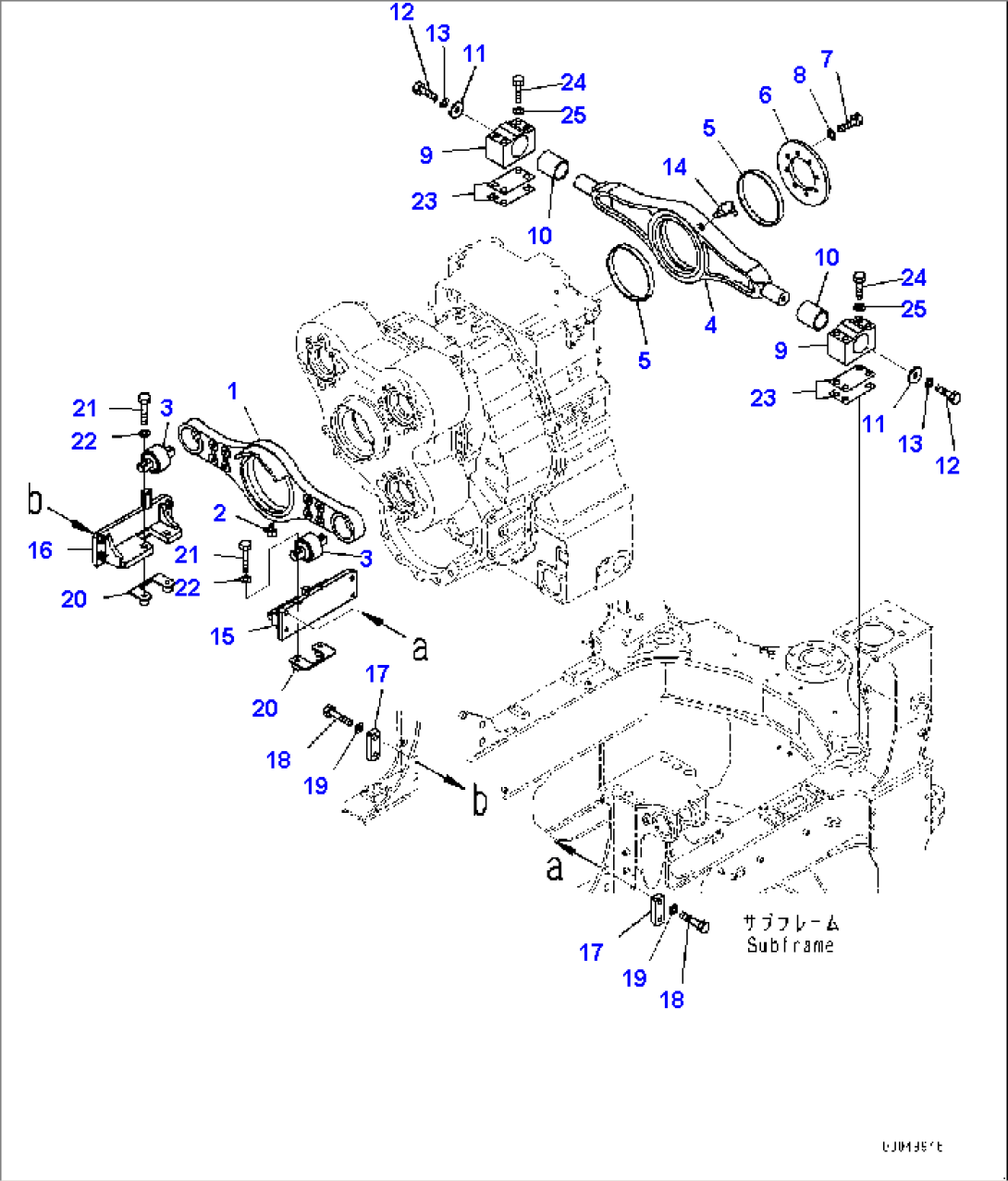

Transfer Case Mounting, (#7079-7336)

Komatsu HM400-2R S/N 7079-UP · POWER TRANSMITTING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1566-16-81111Trunnion7079-@
2566-52-43390Elbow7079-@
3566-16-6A130Bushing7079-@
456B-16-11121Trunnion7079-@
556B-16-11190Ring7079-@
656B-16-11180Plate7079-@
701010-81235Bolt7079-@
801643-31232Washer7079-@
956B-16-11130Housing7079-@
10566-14-41130Cushion7079-@
11566-14-41170Washer7079-@
1201010-81630Bolt7079-@
1301643-31645Washer7079-@
1407020-00675Fitting, Grease7079-@
1556B-16-21142Bracket, L.H.7079-@
1656B-16-21152Bracket, R.H.7079-@
1756B-16-21170Plate7079-@
1801010-81670Bolt7079-@
1901643-31645Washer7079-@
2056B-16-11220Plate7079-@
2101010-81685Bolt7079-@
2201643-31645Washer7079-@
2356B-16-11230Shim, T=1.0mm7079-7336
2401011-81620Bolt7079-7336
2501643-31645Washer7079-@
