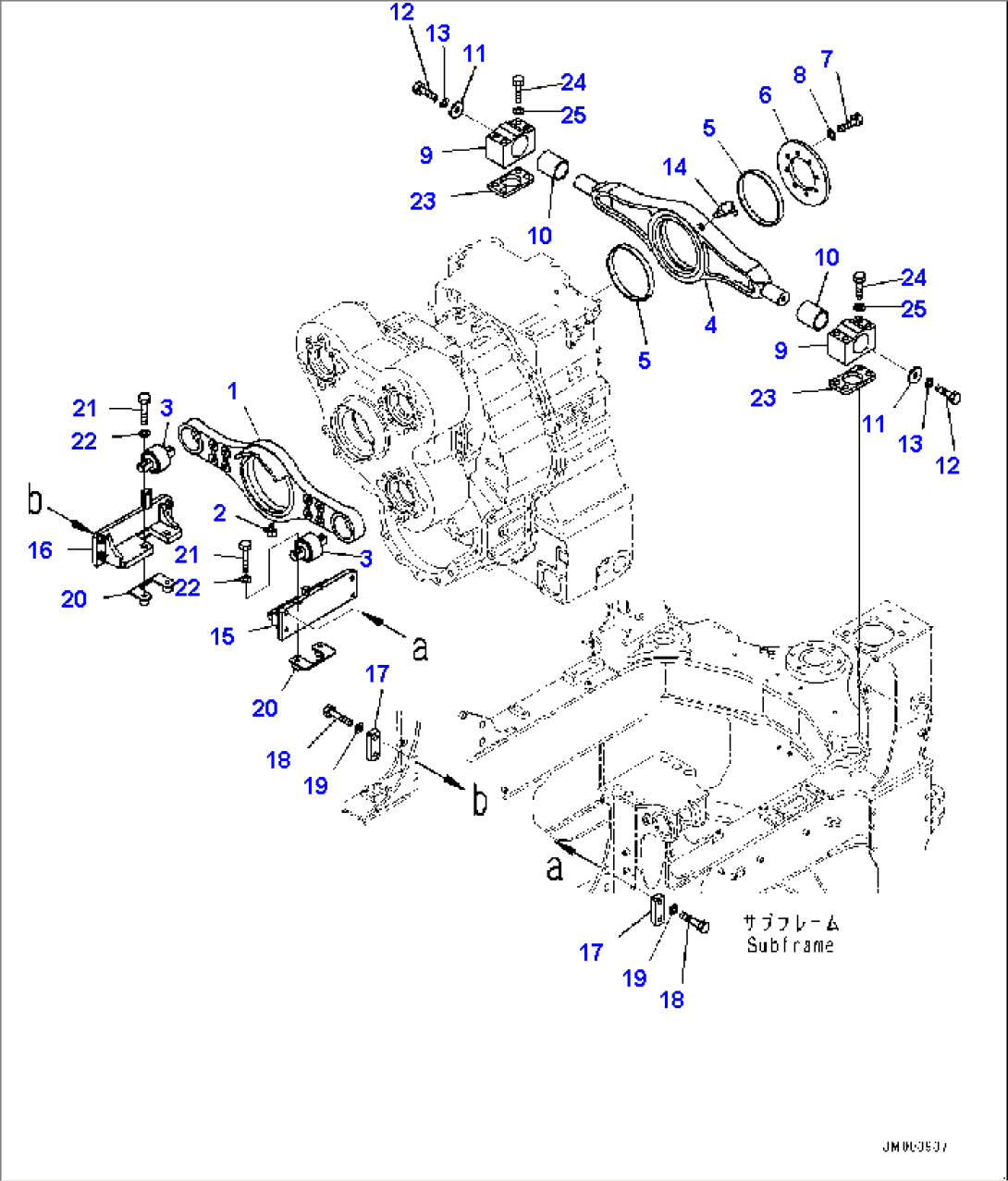

Transfer Case Mounting, (#7337-)

Komatsu HM400-2R S/N 7079-UP · POWER TRANSMITTING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1566-16-81111Trunnion7079-
2566-52-43390Elbow7079-
3566-16-6A130Bushing7079-
456B-16-11121Trunnion7079-
556B-16-11190Ring7079-
656B-16-11180Plate7079-
701010-81235Bolt7079-
801643-31232Washer7079-
956B-16-11130Housing7079-
10566-14-41130Cushion7079-
11566-14-41170Washer7079-
1201010-81630Bolt7079-
1301643-31645Washer7079-
1407020-00675Fitting, Grease7079-
1556B-16-21142Bracket, L.H.7079-
1656B-16-21152Bracket, R.H.7079-
1756B-16-21170Plate7079-
1801010-81670Bolt7079-
1901643-31645Washer7079-
2056B-16-11220Plate7079-
2101010-81685Bolt7079-
2201643-31645Washer7079-
2356B-16-31230Plate7337-
2401011-81630Bolt7337-
2501643-31645Washer7079-
