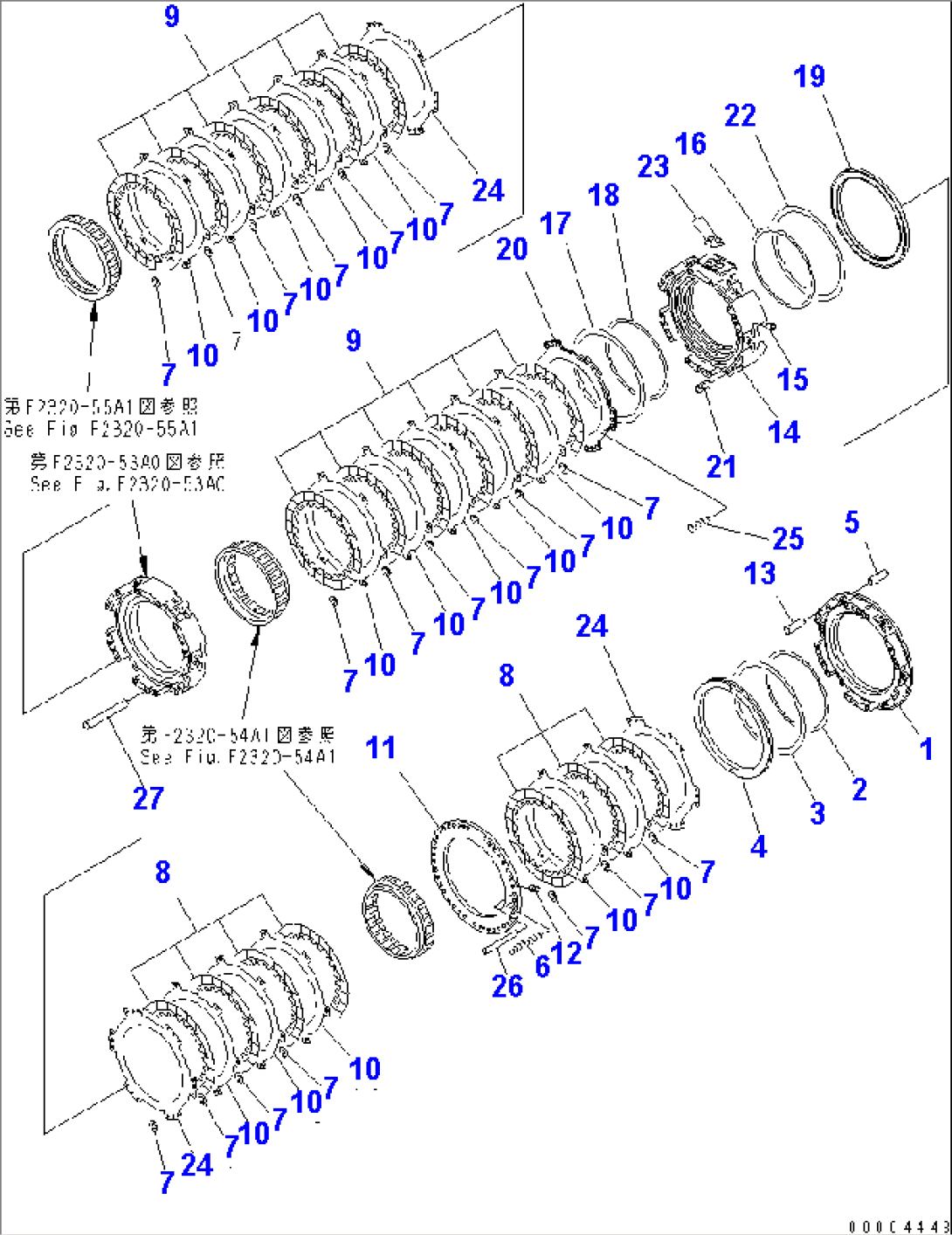

TRANSMISSION (2/8), HOUSING (1/2)
Komatsu D375A-5D S/N 17743-UP (-50CENT. SPEC.) · POWER TRAIN AND FINAL DRIVE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 195-15-51075 | TRANSMISSION ASS'Y,(B) | (108926)- | ||
| 195-15-51074 | TRANSMISSION ASS'Y,(B) | (108912)-(108925) | ||
| 195-15-51073 | TRANSMISSION ASS'Y,(B) | (107988)-(108911) | ||
| 195-15-51072 | TRANSMISSION ASS'Y,(B) | 17743-(107987) | ||
| 1 | 195-15-51130 | HOUSING | 17743- | |
| 2 | 175-15-59250 | RING,SEAL (K2) | 17743- | |
| 3 | 195-15-29220 | RING,SEAL (K2) | 17743- | |
| 4 | 195-15-42741 | PISTON | 17743- | |
| 5 | 04020-01228 | PIN,DOWEL | 17743- | |
| 6 | 195-15-42980 | SPRING | 17743- | |
| 7 | 175-15-42880 | SPRING | 17743- | |
| 8 | 195-15-42721 | DISC | 17743- | |
| 9 | 195-15-42721 | DISC | 17743- | |
| 10 | 195-15-42780 | PLATE | 17743- | |
| 17M-15-00250 | PLATE ASS'Y | 17743- | ||
| 12 | 145-14-11320 | PLUG | 17743- | |
| 13 | 175-15-31210 | PIN | 17743- | |
| 17M-15-00240 | HOUSING ASS'Y | 17743- | ||
| 15 | 145-14-11320 | PLUG | 17743- | |
| 16 | 582-15-19250 | RING,SEAL (K2) | 17743- | |
| 17 | 195-15-39210 | RING,SEAL (K2) | 17743- | |
| 18 | 175-15-59270 | RING,SEAL (K2) | 17743- | |
| 19 | 195-15-42751 | PISTON | 17743- | |
| 20 | 195-15-42764 | PISTON | 17743- | |
| 21 | 561-15-51310 | SLEEVE | 17743- | |
| 22 | 195-15-29220 | RING,SEAL (K2) | 17743- | |
| 23 | 07000-73022 | O-RING (K3) | 17743- | |
| 24 | 195-15-42790 | PLATE | 17743- | |
| 25 | 145-14-33731 | SPRING, (L= 70.0) | 17743- | |
| 26 | 135-15-22820 | PIN | 17743- | |
| 27 | 144-15-22760 | PIN | 17743- |
