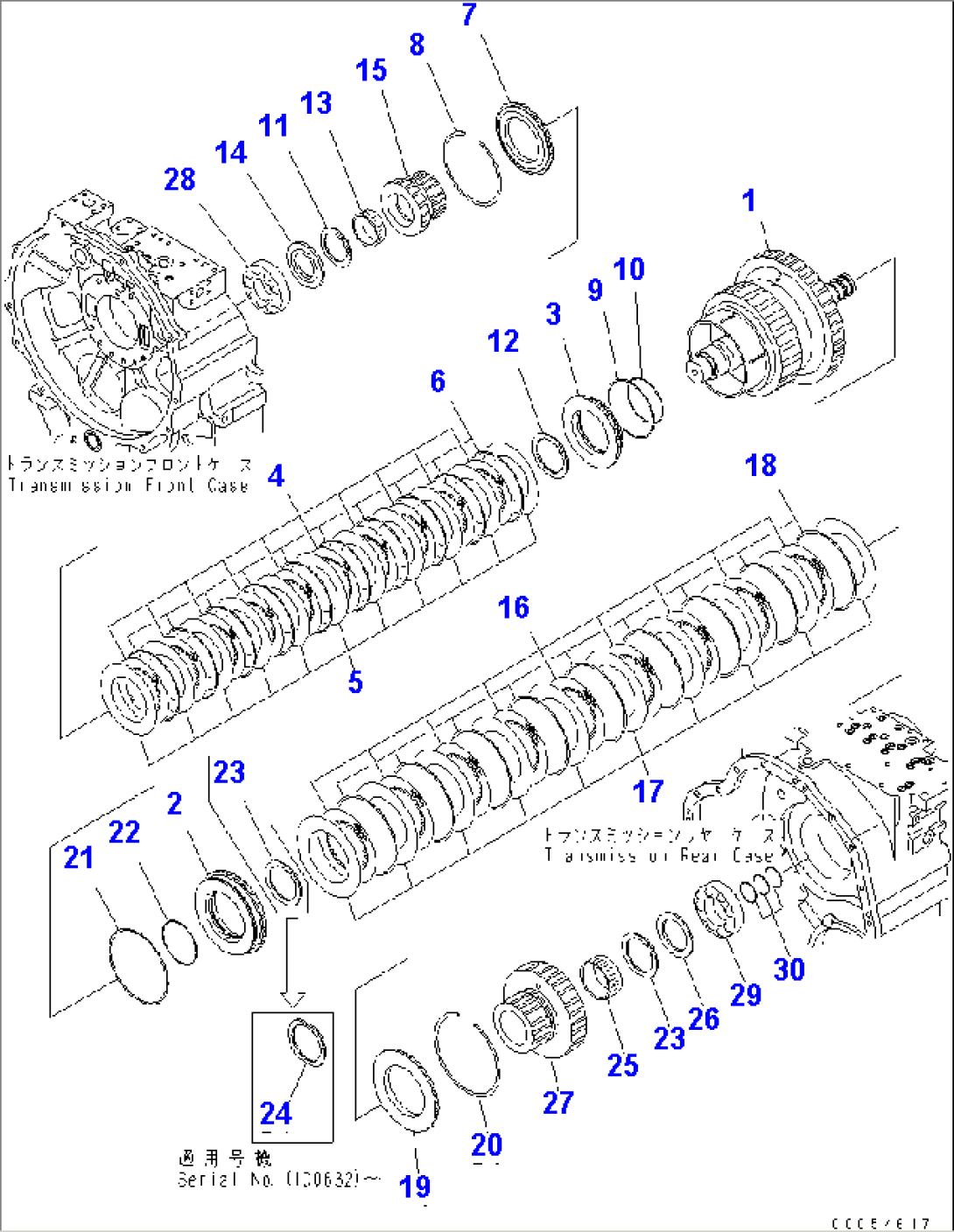

TRANSMISSION (2ND AND 3RD)
Komatsu HM300-1 S/N 1001-UP · POWER TRAIN
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56D-13-10006 | TRANSMISSION | 1492- | ||
| 56D-13-10002 | TORQFLOW ASS'Y | 1001-1491 | ||
| 56D-13-10000 | TORQFLOW ASS'Y | (1001-1129) | ||
| 56D-15-12035 | CLUTCH ASS'Y,LOWER | (100387)- | ||
| 56D-15-12032 | CLUTCH ASS'Y,LOWER | ((100387)-00001491) | ||
| 56D-15-12031 | CLUTCH ASS'Y,LOWER | 1130-(100386) | ||
| 56D-15-12030 | CLUTCH ASS'Y,LOWER | 1001-1129 | ||
| 1 | 56D-15-12132 | SHAFT ASS'Y,LOWER | 1492- | |
| 1 | 56D-15-12131 | SHAFT,LOWER | ((100387)-00001491) | |
| 1 | 56D-15-12130 | SHAFT AND CYLINDER A,LOWER | 1001-(100386) | |
| 2 | 56D-15-12670 | PISTON | 1001- | |
| 3 | 56D-15-12680 | PISTON | 1001- | |
| 4 | 418-17-39710 | DISC | 1492- | |
| 4 | 714-12-19711 | DISC | 1001-1491 | |
| 5 | 714-16-19730 | PLATE,SEPARATE | 1001- | |
| 6 | 56D-15-12710 | SPRING,WAVE | (100029)- | |
| 6 | 419-15-12133 | SPRING,WAVE | 1001-(100028) | |
| 7 | 714-12-12610 | PLATE,END | 1001- | |
| 8 | 419-15-12140 | RING,SNAP | 1001- | |
| 9 | 714-08-19220 | RING,SEAL (K1) | 1001- | |
| 10 | 714-16-19210 | RING,SEAL (K1) | 1001- | |
| 11 | 714-08-19570 | WASHER,THRUST | 1001- | |
| 12 | 714-07-12220 | WASHER,THRUST | 1001- | |
| 13 | 714-23-19431 | BEARING,NEEDLE | (100029)- | |
| 13 | 714-23-19430 | BEARING,NEEDLE | 1001-(100028) | |
| 14 | 714-19-12720 | SPACER | 1001- | |
| 15 | 56D-15-22460 | GEAR,3RD | 1492- | |
| 15 | 56D-15-12462 | GEAR,3RD | (100029)-00001491 | |
| 15 | 56D-15-12461 | GEAR,3RD | 1001-(100028) | |
| 16 | 714-07-12670 | DISC | 1001- | |
| 17 | 714-07-12680 | PLATE,SEPARATE | 1001- | |
| 18 | 714-07-12781 | SPRING,WAVE | 1001- | |
| 18 | 714-07-12780 | SPRING,WAVE | (1001-(100028)) | |
| 19 | 714-07-12711 | PLATE,END | 1001- | |
| 20 | 714-07-12720 | RING,SNAP | 1001- | |
| 21 | 56B-15-19210 | RING,SEAL (K1) | 1001- | |
| 22 | 714-16-19210 | RING,SEAL (K1) | 1001- | |
| 23 | 714-07-12220 | WASHER,THRUST | (100387)- | |
| 23 | 714-07-12220 | WASHER,THRUST | 1001-(100386) | |
| 24 | 714-07-12210 | WASHER,THRUST | 1492- | |
| 24 | 56B-15-19520 | WASHER,THRUST | (100387)-00001491 | |
| 25 | 56B-15-19421 | BEARING,NEEDLE | (100024)- | |
| 25 | 56B-15-19420 | BEARING,NEEDLE | 1001-(100023) | |
| 26 | 56B-15-12930 | SPACER | 1001- | |
| 27 | 56D-15-12452 | GEAR,2ND | 1001- | |
| 27 | 56D-15-12451 | GEAR,2ND | (1001-(100386)) | |
| 28 | 06002-30311 | BEARING | 1001- | |
| 29 | 06002-32214 | BEARING | 1001- | |
| 30 | 56D-15-19250 | RING,SEAL (K1) | 1130- | |
| 30 | 56D-15-19230 | RING,SEAL (K1) | 1001-1129 |
