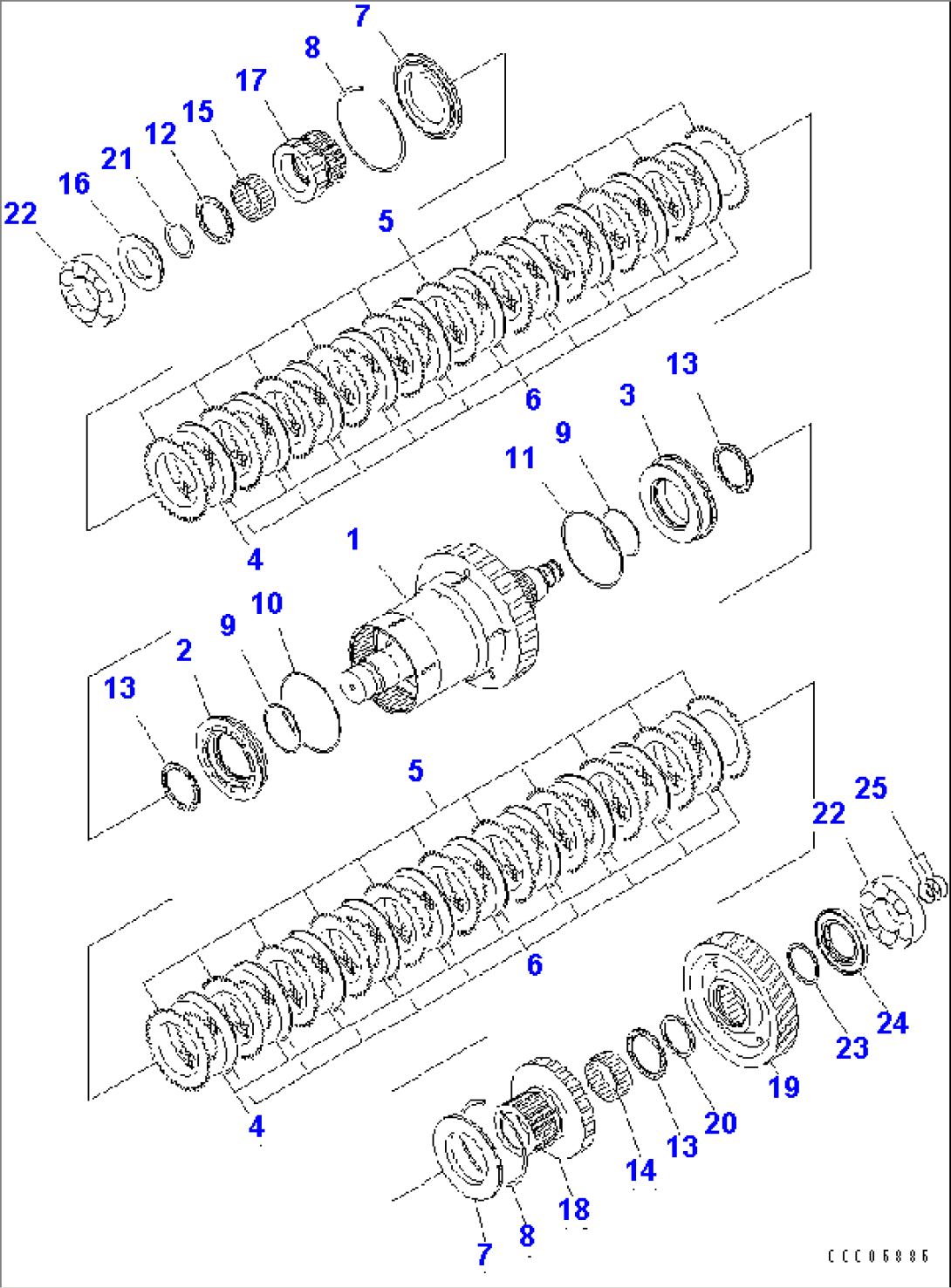

TRANSMISSION (2ND AND 3RD)
Komatsu HM350-1L S/N A10001-UP · POWER TRAIN
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56B-15-12033 | CLUTCH ASS'Y,2ND AND 3RD | A10001- | ||
| 1 | 56B-15-12134 | SHAFT AND CYLINDER A,2ND AND 3RD | A10001- | |
| 2 | 56B-15-12650 | PISTON | A10001- | |
| 3 | 56B-15-12660 | PISTON | A10001- | |
| 4 | 714-07-12670 | DISC | A10001- | |
| 5 | 714-07-12680 | PLATE,SEPARATE | A10001- | |
| 6 | 714-07-12781 | SPRING,WAVE | A10001- | |
| 7 | 714-07-12711 | PLATE,END | A10001- | |
| 8 | 714-07-12720 | RING,SNAP | A10001- | |
| 9 | 714-16-19210 | RING,SEAL (K1) | A10001- | |
| 10 | 714-07-12740 | RING,SEAL (K1) | A10001- | |
| 11 | 56B-15-19210 | RING,SEAL (K1) | A10001- | |
| 12 | 56B-15-19530 | WASHER,THRUST | A10001- | |
| 13 | 56B-15-19520 | WASHER,THRUST | A10001- | |
| 14 | 56B-15-19411 | BEARING,NEEDLE | A10001- | |
| 15 | 56B-15-19422 | BEARING,NEEDLE | A10001- | |
| 16 | 56B-15-12942 | SPACER | A10001- | |
| 17 | 56B-15-12462 | GEAR,3RD | A10001- | |
| 18 | 56B-15-12451 | GEAR,2ND | A10001- | |
| 19 | 56B-15-12552 | GEAR | A10001- | |
| 20 | 56B-15-12960 | SPACER,SEAL | A10001- | |
| 21 | 04066-00075 | RING | A10001- | |
| 22 | 56B-15-19311 | BEARING | A10001- | |
| 23 | 56B-15-12971 | SPACER | A10001- | |
| 24 | 56B-15-12980 | SPACER | A10001- | |
| 25 | 56D-15-19230 | RING,SEAL (K1) | A10001- |
