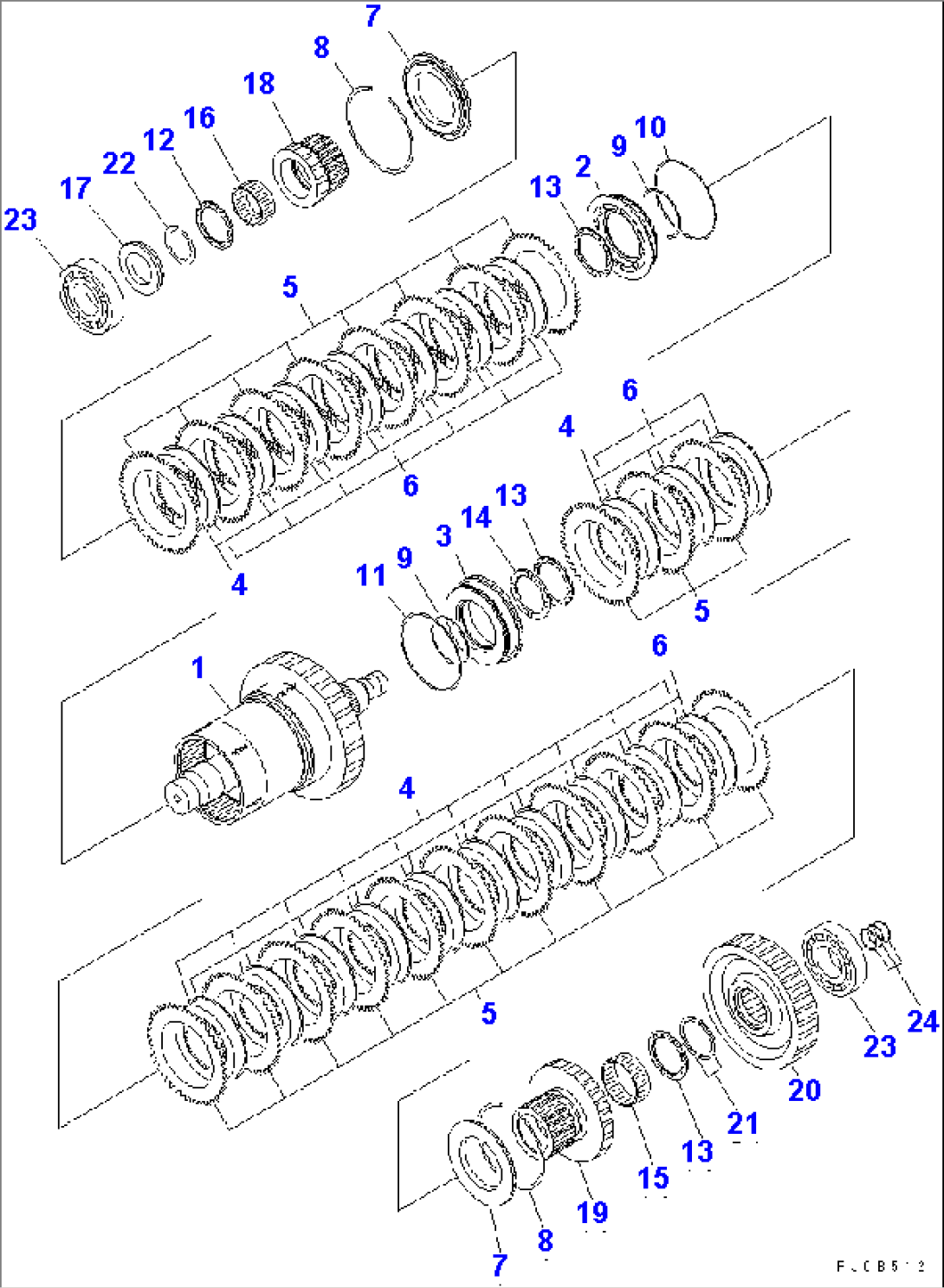

TRANSMISSION (2ND AND 3RD)(#(1001-1076))

Komatsu HM400-1 S/N 1001-UP · TORQUE CONVERTER AND TRANSMISSION

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-13-10002TORQFLOW ASS'Y(100063)-0001076)
56B-13-10001TORQFLOW ASS'Y(0005)-(100062)
56B-13-10000TORQFLOW ASS'Y(1001-(0004)
56B-15-12031CLUTCH ASS'Y,2ND AND 3RD(1001-1076)
156B-15-12131SHAFT AND CYLINDER A,2ND AND 3RD(1001-1076)
256B-15-12650PISTON(1001-1076)
356B-15-12660PISTON(1001-1076)
4714-07-12670DISC(1001-1076)
5714-07-12680PLATE,SEPARATE(1001-1076)
6714-07-12780SPRING,WAVE(1001-1076)
7714-07-12711PLATE,END(1001-1076)
8714-07-12720RING,SNAP(1001-1076)
9714-16-19210RING,SEAL (K1)(1001-1076)
10714-07-12740RING,SEAL (K1)(1001-1076)
1156B-15-19210RING,SEAL (K1)(1001-1076)
1256B-15-19530WASHER,THRUST(1001-1076)
1356B-15-19520WASHER,THRUST(1001-1076)
14714-07-12930WASHER,THRUST(1001-1076)
1556B-15-19410BEARING,NEEDLE(1001-1076)
1656B-15-19420BEARING,NEEDLE(1001-1076)
1756B-15-12941SPACER(1001-1076)
1856B-15-12461GEAR,3RD(1001-1076)
1956B-15-12451GEAR,2ND(1001-1076)
2056B-15-12551GEAR(00022)-0001076)
56B-15-12550GEAR,LOWER(1001-(00022)
21711-54-11180SPACER(1001-1076)
2204066-00075RING(1001-1076)
2356B-15-19310BEARING(1001-1076)
2456D-15-19230RING,SEAL (K1)(1001-1076)
