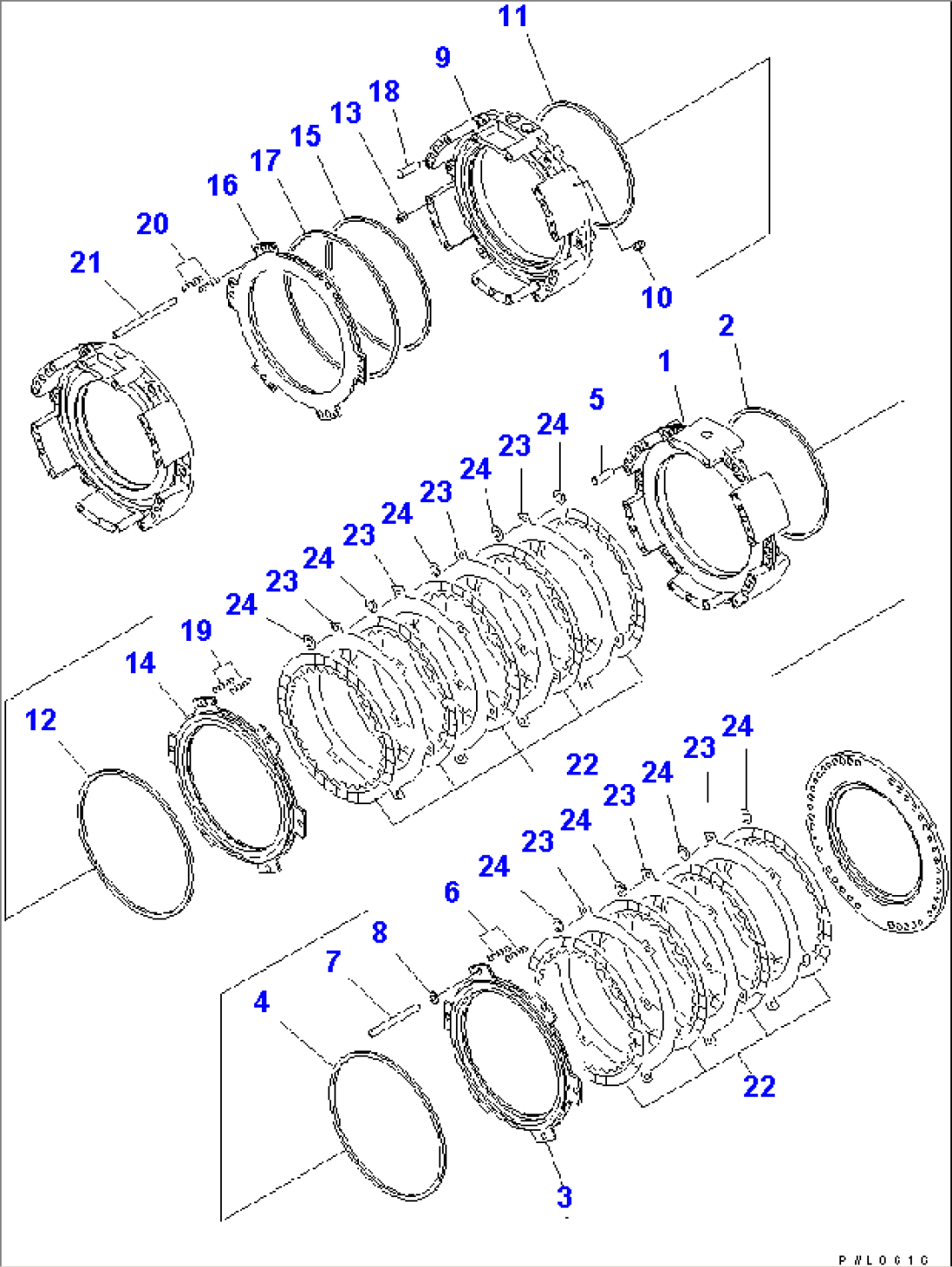

TRANSMISSION BARE (2/5) (2ND AND 3RD HOUSING)

Komatsu D475A-5A S/N 20001-UP (SUPER DOZER SPEC.) · POWER TRAIN AND FINAL DRIVE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
198-15-41002TRANSMISSION ASS'Y(100748)-
198-15-41001TRANSMISSION ASS'Y20002-(100747)
198-15-41000TRANSMISSION ASS'Y20001-20001
1198-15-21140HOUSING,2ND20001-
2154-15-22811RING,SEAL (K2)20001-
3198-15-22740PISTON,2ND20001-
4198-15-29210RING,SEAL (K2)20001-
504020-01842PIN,DOWEL20001-
6144-40-21790SPRING20001-
7568-15-11360PIN20001-
8198-15-21290PLATE20001-
198-15-01140HOUSING ASS'Y20001-
10145-14-11320PLUG20001-
11198-15-29220RING,SEAL (K2)20001-
12198-15-29210RING,SEAL (K2)20001-
13562-15-11380SLEEVE20001-
14198-15-22750PISTON,3RD20001-
15195-15-29210RING,SEAL (K2)20001-
16198-15-22761PISTON20001-
1719M-15-19220RING,SEAL (K2)20001-
1804020-01842PIN20001-
19198-15-15551SPRING20001-
20198-15-22971SPRING20001-
21582-15-11480PIN20001-
22198-15-22710DISC20001-
23198-15-22720PLATE20001-
24195-15-12880SPRING20001-
