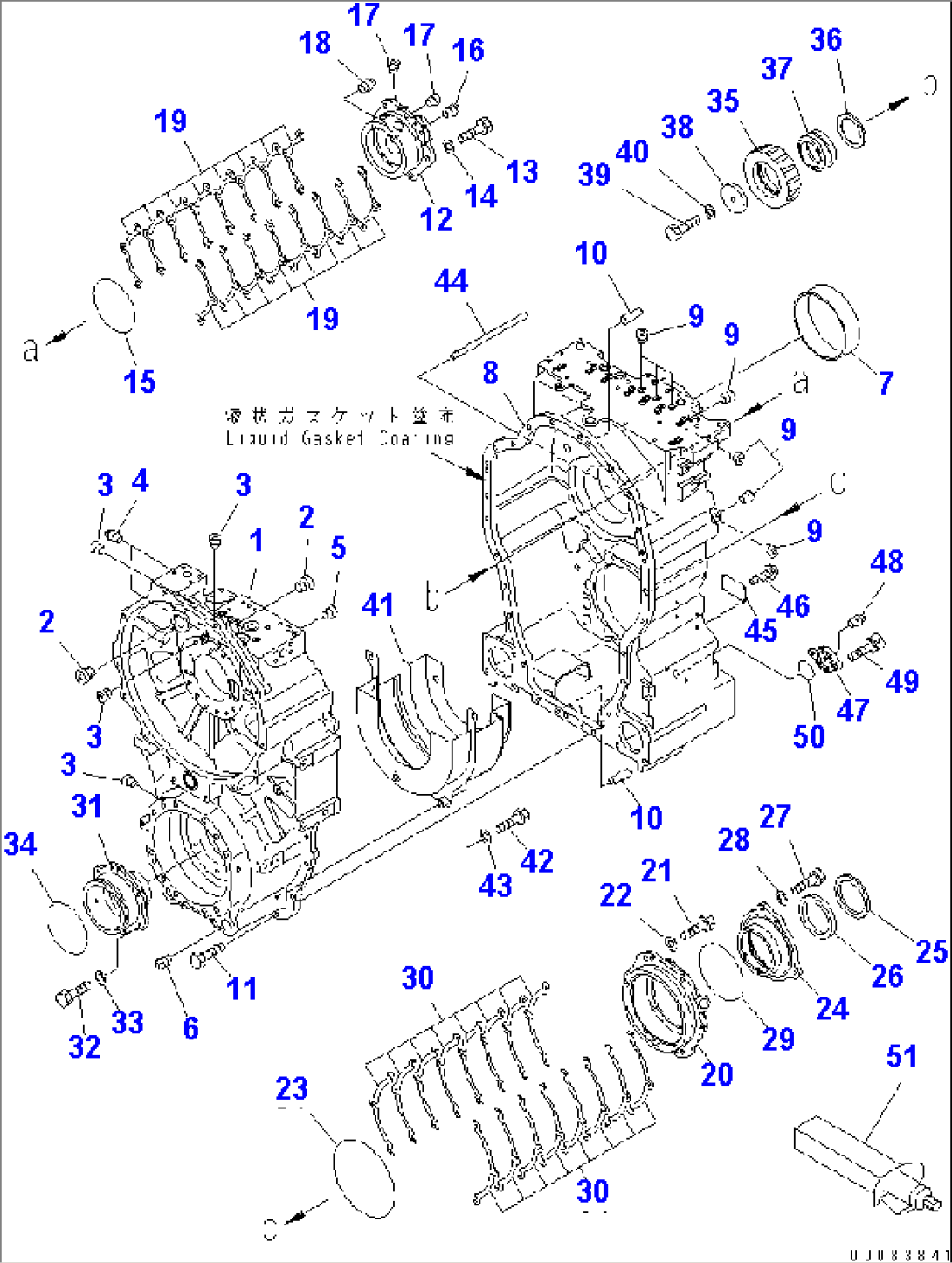

TRANSMISSION (CASE) (COLD SPEC.)(#1626-)
Komatsu HM300-1 S/N 1001-UP · POWER TRAIN
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56D-13-10060 | TRANSMISSION | 1626- | ||
| 56D-15-11130 | CASE,FRONT | 1626- | ||
| 2 | 07043-71019 | PLUG | 1626- | |
| 3 | 07043-70211 | PLUG | 1626- | |
| 4 | 07042-80108 | PLUG | 1626- | |
| 5 | 07043-70312 | PLUG | 1626- | |
| 6 | 02721-11617 | PLUG | 1626- | |
| 7 | 56D-15-13380 | BUSHING | 1626- | |
| 56D-15-11121 | CASE,REAR | 1626- | ||
| 9 | 07043-70211 | PLUG | 1626- | |
| 10 | 04020-01228 | PIN,DOWEL | 1626- | |
| 11 | 01010-81240 | BOLT | 1626- | |
| 12 | 56D-15-17111 | CAGE | 1626- | |
| 13 | 01010-81235 | BOLT | 1626- | |
| 14 | 01643-31232 | WASHER | 1626- | |
| 15 | 07000-75150 | O-RING (K1) | 1626- | |
| 16 | 07042-80108 | PLUG | 1626- | |
| 17 | 07043-70211 | PLUG | 1626- | |
| 18 | 07042-80312 | PLUG | 1626- | |
| 19 | 712-86-13330 | SHIM, 0.5MM (K1) | 1626- | |
| 19 | 712-86-13340 | SHIM, 0.2MM (K1) | 1626- | |
| 19 | 712-86-13350 | SHIM, 0.15MM (K1) | 1626- | |
| 20 | 56D-15-17131 | CAGE | 1626- | |
| 21 | 01010-81235 | BOLT | 1626- | |
| 22 | 01643-31232 | WASHER | 1626- | |
| 23 | 07000-75220 | O-RING (K1) | 1626- | |
| 24 | 56D-15-19820 | RETAINER | 1626- | |
| 25 | 56D-15-19810 | SEAL,DUST | 1626- | |
| 26 | 07012-50095 | SEAL,OIL | 1626- | |
| 27 | 01010-81030 | BOLT | 1626- | |
| 28 | 01643-31032 | WASHER | 1626- | |
| 29 | 07000-75160 | O-RING (K1) | 1626- | |
| 30 | 56D-15-14310 | SHIM, 0.5MM (K1) | 1626- | |
| 30 | 56D-15-14320 | SHIM, 0.2MM (K1) | 1626- | |
| 30 | 56D-15-14330 | SHIM, 0.15MM (K1) | 1626- | |
| 31 | 56D-15-17121 | CAGE | 1626- | |
| 32 | 01010-81030 | BOLT | 1626- | |
| 33 | 01643-31032 | WASHER | 1626- | |
| 34 | 07000-72145 | O-RING (K1) | 1626- | |
| 35 | 56D-15-22560 | GEAR,IDLER | 1626- | |
| 36 | 56D-15-19410 | COLLAR | 1626- | |
| 37 | 56D-15-19630 | BEARING | 1626- | |
| 38 | 56D-15-19420 | HOLDER | 1626- | |
| 39 | 01010-81265 | BOLT | 1626- | |
| 40 | 01643-31232 | WASHER | 1626- | |
| 41 | 56D-15-17910 | SHROUD | 1626- | |
| 42 | 01010-81040 | BOLT | 1626- | |
| 43 | 01643-31032 | WASHER | 1626- | |
| 44 | 56D-15-18181 | PIPE | 1626- | |
| 45 | 09608-05080 | PLATE, NAME,(LIMITED SUPPLY) | 1626- | |
| 46 | 04418-13060 | SCREW | 1626- | |
| 47 | 56D-15-18190 | FLANGE | 1626- | |
| 48 | 07042-80108 | PLUG | 1626- | |
| 49 | 01252-31020 | BOLT | 1626- | |
| 50 | 07000-72055 | O-RING (K1) | 1626- | |
| 51 | 419-15-18131 | LIQUID GASKET (K1) | 1626- |
