Item | Part No. | Part Name | Qty | Serial No. |
SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO. | ||||
(234-15-21080) | TRANSMISSION ASS'Y | 12009- | ||
(\0\234-15-00502) | TRANSMISSION ASS'Y | 11001-12008 | ||
THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2411 TO 2471. | ||||

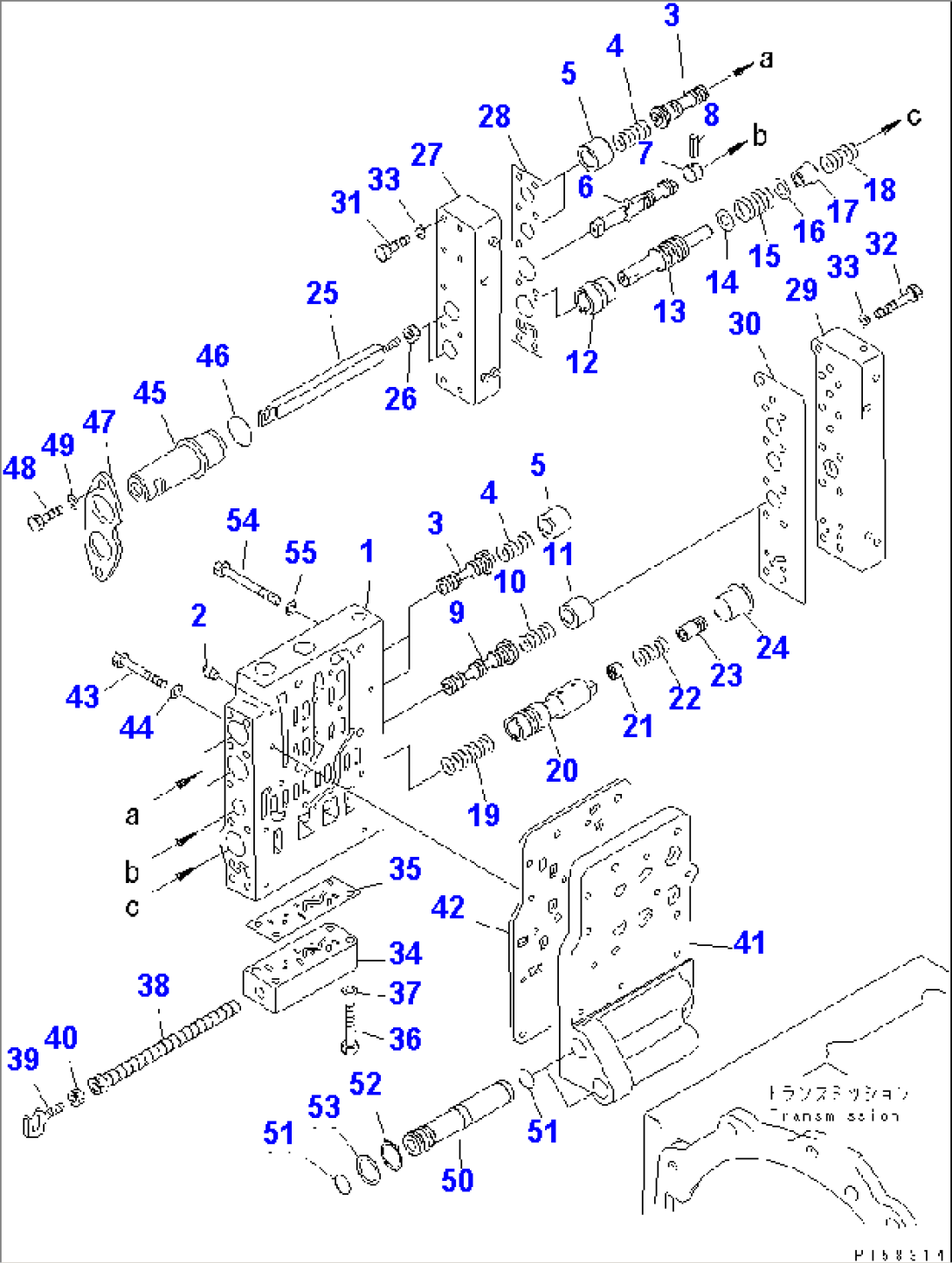

234-15-00302 | VALVE ASS'Y | 11001- | ||
1 | 234-15-25111 | BODY,VALVE | 11001- | |
2 | 07042-20108 | PLUG | 11001- | |
3 | 232-15-15210 | SPOOL | 11001- | |
4 | 232-15-16110 | SPRING | 11001- | |
5 | 232-15-15230 | STOPPER | 11001- | |
6 | 232-15-15260 | SPOOL | 11001- | |
7 | 232-15-15270 | STOPPER | 11001- | |
8 | 04025-00440 | PIN,SPRING | 11001- | |
9 | 232-15-15240 | SPOOL | 11001- | |
10 | 232-15-16110 | SPRING | 11001- | |
11 | 232-15-15250 | STOPPER | 11001- | |
12 | 232-15-15360 | SLEEVE | 11001- | |
13 | 232-15-15281 | SPOOL | 11001- | |
14 | 232-15-15350 | WASHER | 11001- | |
15 | 232-15-16180 | SPRING | 11001- | |
16 | 281-15-15480 | SHIM¤ 0.5MM | 11001- | |
17 | 232-15-15340 | SEAT | 11001- | |
18 | 234-15-26240 | SPRING | 11001- | |
19 | 232-15-16230 | SPRING | 11001- | |
20 | 232-15-15372 | VALVE | (2352)- | |
232-15-15371 | VALVE | 11001-(2351) | ||
21 | 22W-75-18890 | VALVE | 11001- | |
22 | 125-15-15290 | SPRING | 11001- | |
23 | 22W-75-18880 | SLEEVE | 11001- | |
24 | 232-15-15292 | STOPPER | 11001- | |
25 | 234-15-25710 | YOKE | 11001- | |
26 | 01580-10806 | NUT | 11001- | |
27 | 232-15-15391 | COVER | 11001- | |
28 | 234-15-25921 | GASKET (K2) | 11001- | |
29 | 234-15-25380 | COVER | 11001- | |
30 | 234-15-25910 | GASKET (K2) | 11001- | |
31 | 01010-80850 | BOLT | 11001- | |
32 | 01010-80845 | BOLT | 11001- | |
33 | 01602-20825 | WASHER,SPRING | 11001- | |
34 | 234-15-25310 | BODY | 11001- | |
35 | 234-15-25930 | GASKET (K2) | 11001- | |
36 | 01010-80845 | BOLT | 11001- | |
37 | 01602-20825 | WASHER,SPRING | 11001- | |
38 | 234-15-25331 | SPOOL | 11001- | |
39 | 234-15-25720 | YOKE | 11001- | |
40 | 01580-10806 | NUT | 11001- | |
41 | 234-15-25131 | SEAT,VALVE | 11001- | |
42 | 234-15-25141 | PLATE | 11001- | |
43 | 01010-80860 | BOLT | 11001- | |
44 | 01602-20825 | WASHER,SPRING | 11001- | |
45 | 232-15-15720 | COUPLING | 11001- | |
46 | 07000-73028 | O-RING (K2) | 11001- | |
47 | 232-15-15730 | COVER | 11001- | |
48 | 01010-81025 | BOLT | 11001- | |
49 | 01602-21030 | WASHER,SPRING | 11001- | |
50 | 232-15-15170 | SLEEVE | 11001- | |
51 | 07000-72021 | O-RING (K2) | 11001- | |
52 | 04064-02512 | RING,SNAP | 11001- | |
53 | 232-15-15190 | PLATE | 11001- | |
54 | 01010-81080 | BOLT | 11001- | |
55 | 01602-21030 | WASHER,SPRING | 11001- |
