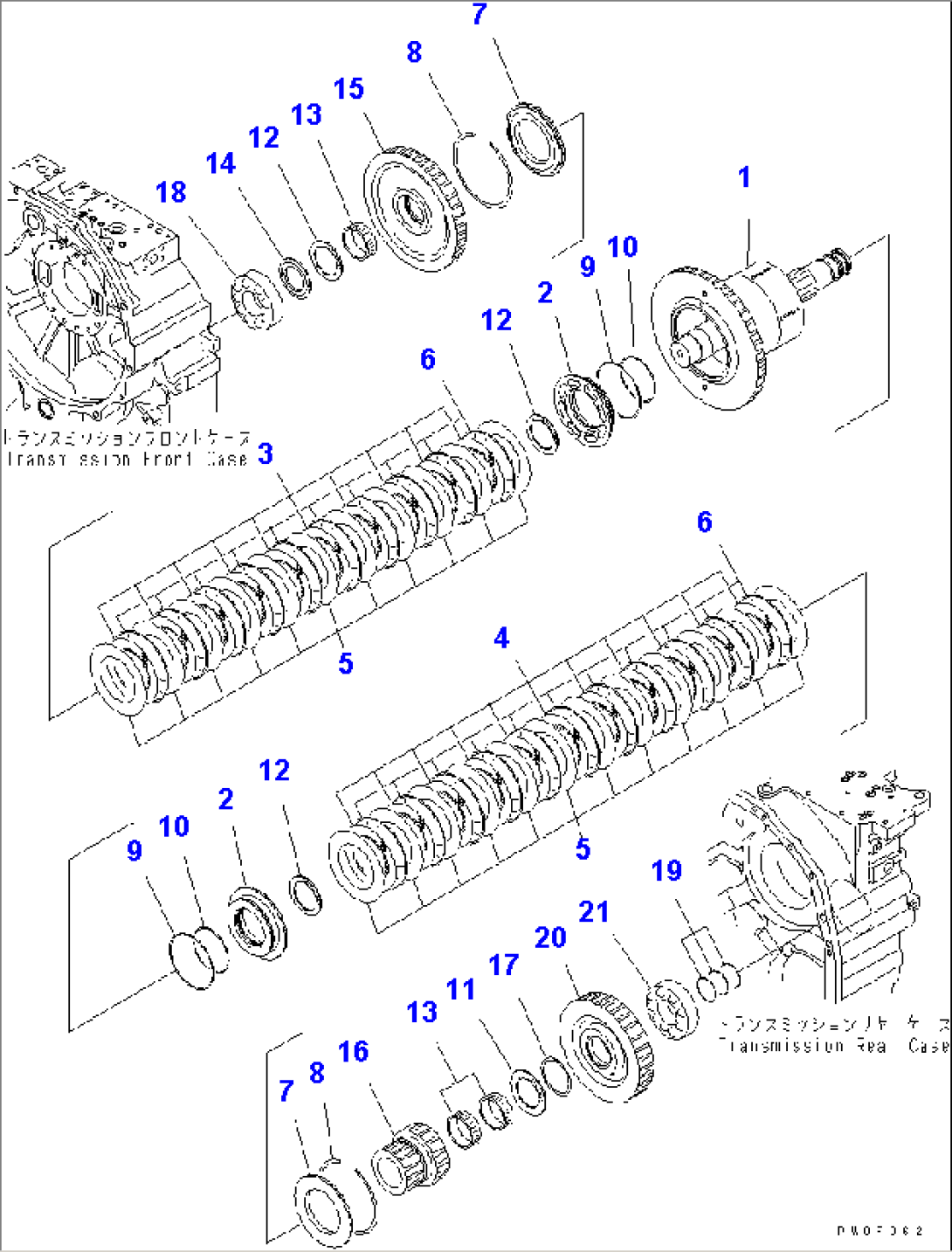

TRANSMISSION (FORWARD HIGH AND 1ST) (COLD SPEC.)(#1626-)

Komatsu HM300-1 S/N 1001-UP · POWER TRAIN

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-13-10060TRANSMISSION1626-
56D-15-12022CLUTCH ASS'Y,UPPER1626-
156D-15-12121SHAFT AND CYLINDER A(100805)-
156D-15-12120SHAFT AND CYLINDER A,UPPER1626-(100804)
256D-15-12660PISTON1626-
3714-12-19711DISC1626-
456D-15-29780DISC1626-
5714-16-19730PLATE,SEPARATE1626-
656D-15-12710SPRING,WAVE1626-
7714-12-12610PLATE,END1626-
8419-15-12140RING,SNAP1626-
9714-16-19230RING,SEAL (K1)1626-
10714-07-19320RING,SEAL (K1)1626-
1156D-15-19510WASHER,THRUST1626-
12714-08-19570WASHER,THRUST1626-
13714-23-19431BEARING,NEEDLE1626-
14714-11-12720SPACER1626-
1556D-15-12431GEAR,FOWARD HI1626-
1656D-15-12441GEAR,1ST1626-
17569-15-49530RING,SNAP1626-
1806040-06312BEARING1626-
1956D-15-19240RING,SEAL (K1)1626-
2056D-15-12541GEAR,UPPER1626-
21714-12-19340BEARING,ROLLER1626-
