Transmission Group, Charge Pump, Brake (#10001-)

Komatsu HM400-5 S/N 10001-UP · POWER TRANSMITTING SYSTEM

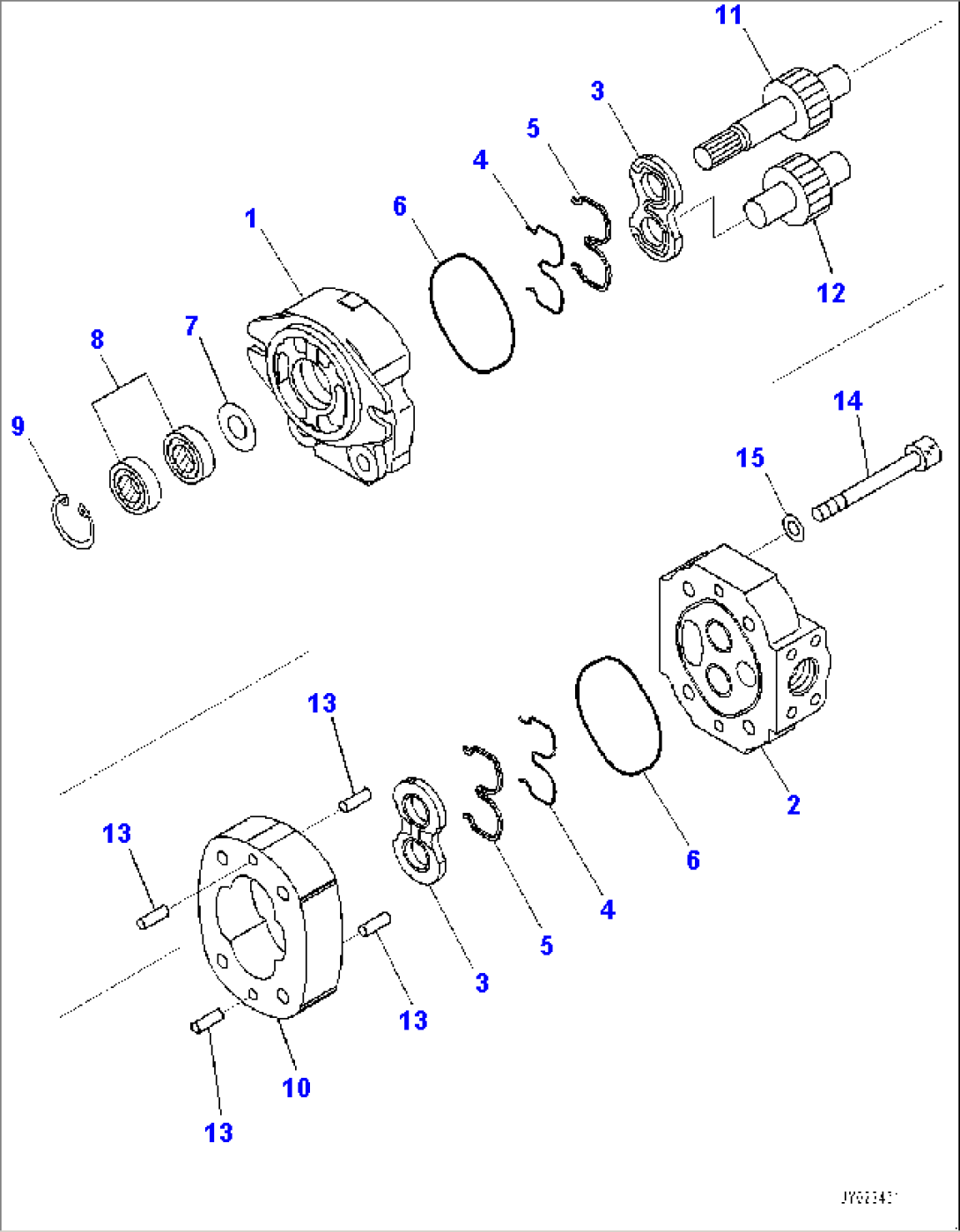

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
705-22-25170Pump Assembly, Gear (SAR 18)10001-
705-22-25150Pump Assembly, Gear (SAR 18)10001-10333
1705-17-01070Bracket Assembly10001-
705-17-01351Bearing, Plane10001-
2705-17-01121Cover Assembly10001-
3705-17-01610Plate, Side10001-
4705-67-01440Ring, Back-up10001-
5705-67-01470Ring, Seal10001-
6705-67-01380O-ring10001-
7705-17-01870Plate10001-
807430-71360Seal, Oil10001-
904065-03515Ring, Snap10001-
10705-17-25050Case10001-
11705-17-25710Gear, Drive10001-
12705-17-25510Gear, Driven10001-
1304020-00820Pin, Dowel10001-
1401252-61285Bolt, Hexagon Socket Head10001-
1501643-51232Washer10001-
