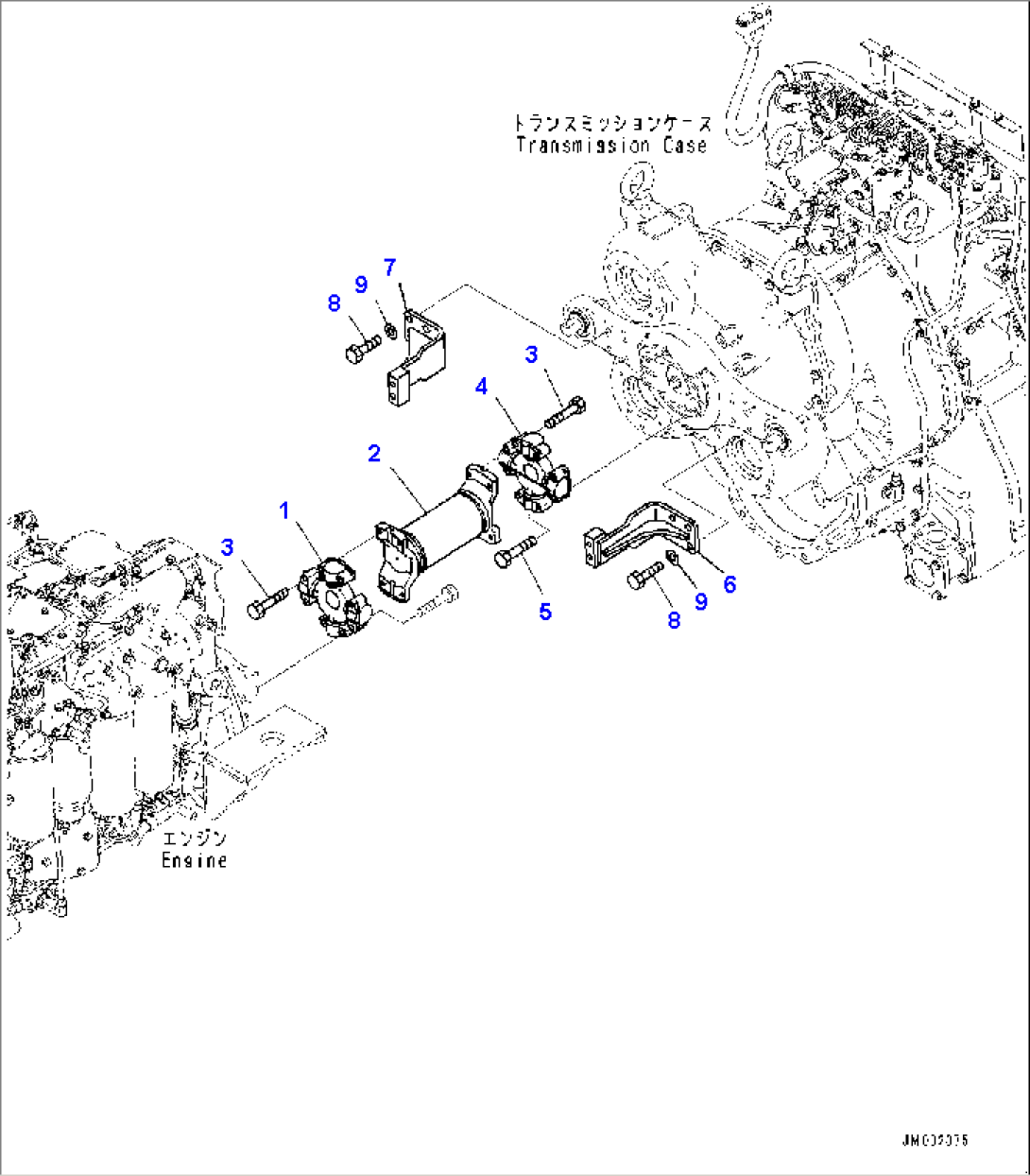

Transmission Group, Drive Shaft (#5001-)

Komatsu HM400-3M0 S/N 5001-UP (FOR KAL) · POWER TRANSMITTING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-20-31000Propeller Shaft5127-
56B-20-3A101Propeller Shaft5001-5126
156B-20-31110Spider Assembly5127-
156B-20-3A110Spider Assembly5001-5126
1423-20-32750Fitting5127-
156B-20-3A150Fitting5001-5126
256B-20-31200Yoke Assembly5127-
256B-20-3A130Yoke Assembly5001-5126
3421-20-12690Bolt5127-
356E-20-21190Bolt5001-5126
456B-20-31120Spider Assembly5127-
456B-20-3A120Spider Assembly5001-5126
4423-20-32750Fitting5127-
456B-20-3A150Fitting5001-5126
501050-61260Bolt5001-
656B-89-32120Bracket, L.H.5001-
756B-89-32130Bracket, R.H.5001-
801010-81640Bolt5001-
901643-31645Washer5001-
