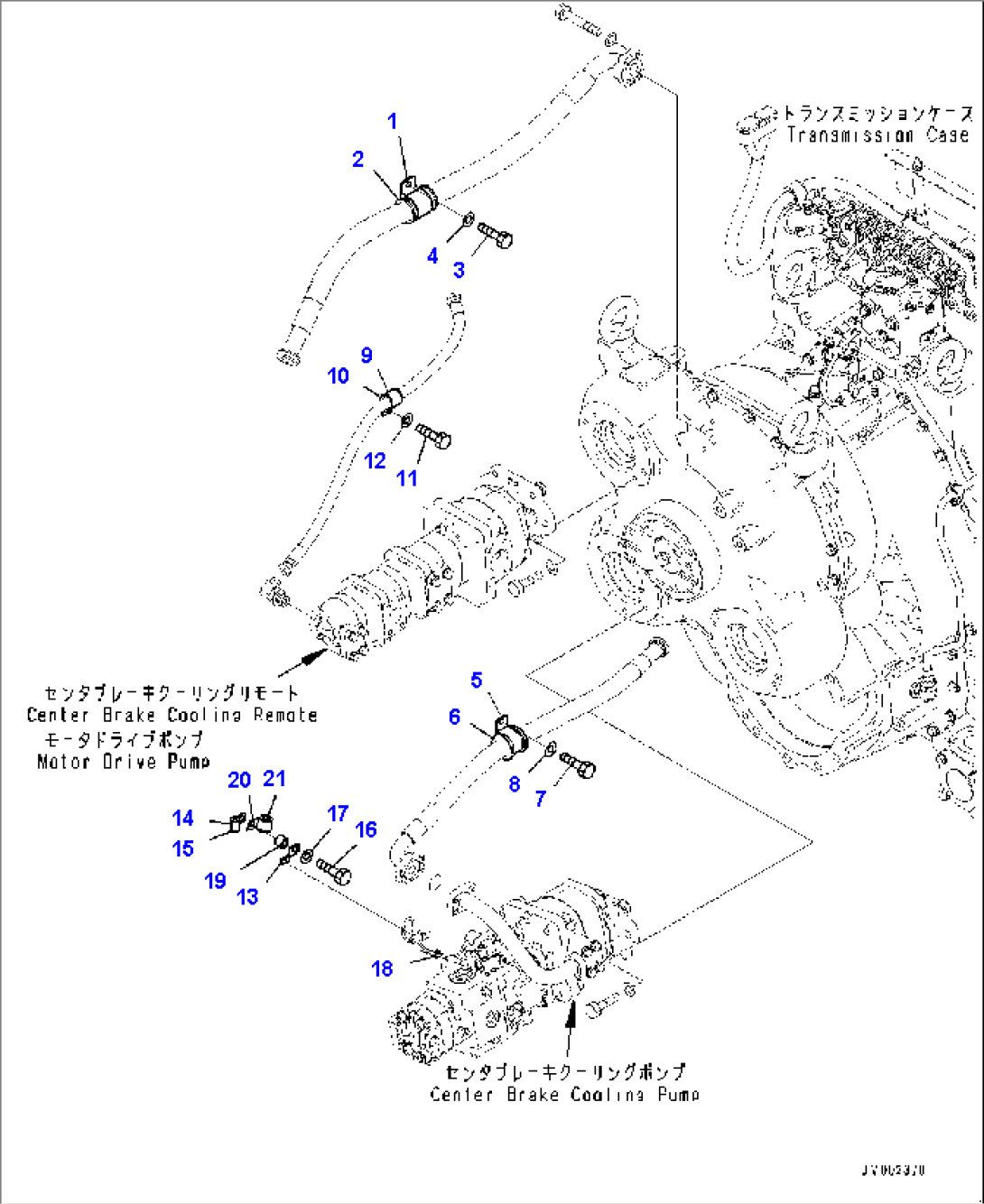

Transmission Group, Piping Mounting (1/3) (#10001-)

Komatsu HM400-5 S/N 10001-UP · POWER TRANSMITTING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1569-07-61790Clip10001-
207095-01038Cushion10001-
301010-81016Bolt10001-
401643-31032Washer10001-
5569-16-61670Clip10001-
6283-62-11920Rubber10001-
701010-81220Bolt10001-
801643-31232Washer10001-
904434-52712Clip10001-
1007095-20420Cushion10001-
1101010-81220Bolt10001-
1201643-31232Washer10001-
1308193-21012Clip10001-
1404434-51210Clip10001-
156215-71-1970Cushion10001-
1601010-81045Bolt10001-
1701643-31032Washer10001-
1808034-20310Band, Black10001-
19416-03-11270Spacer10001-
2004434-52110Clip10001-
2107095-20314Cushion10001-
