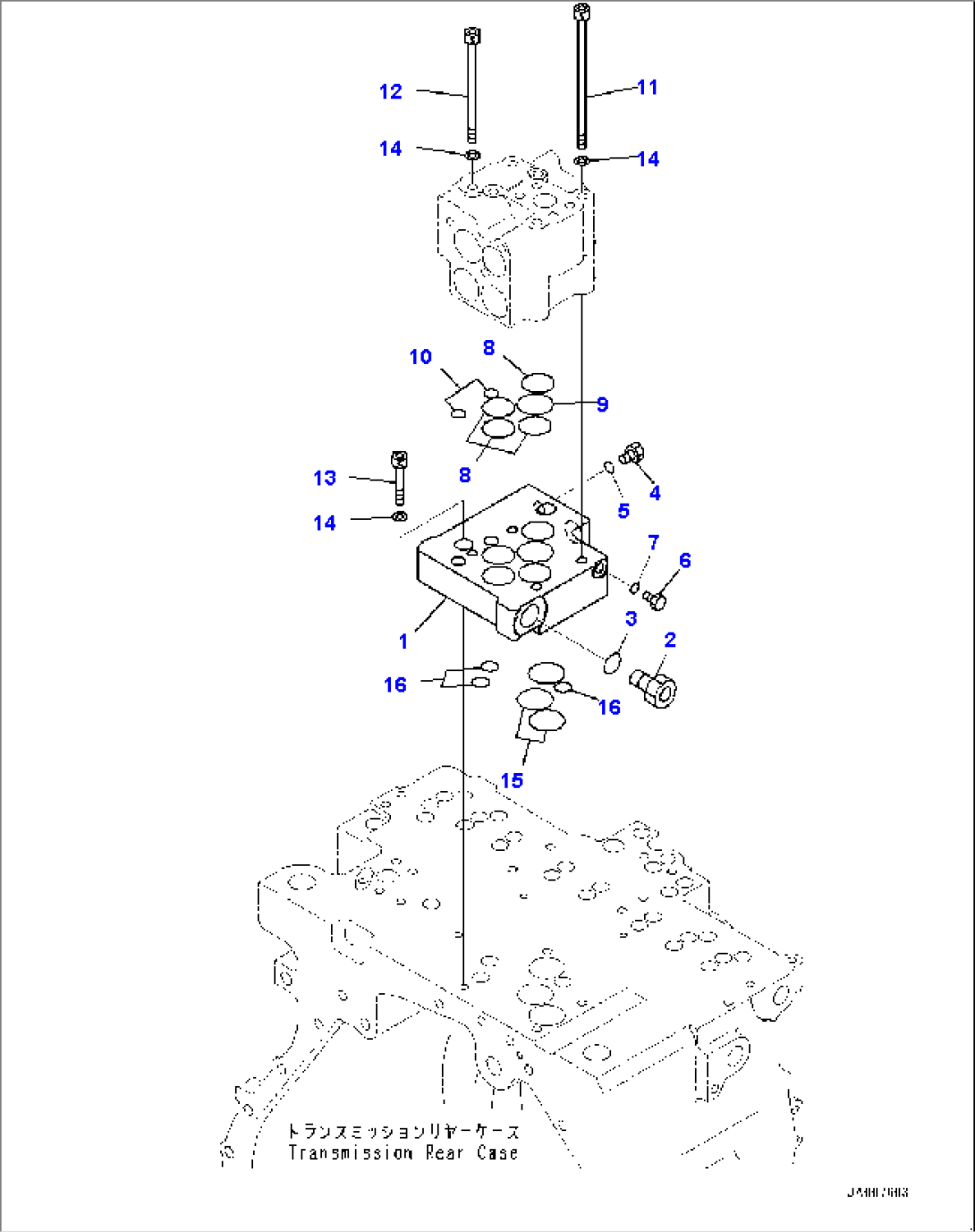

Transmission Group, Relief Valve Mounting (#10001-)

Komatsu HM400-5 S/N 10001-UP · POWER TRANSMITTING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-13-30000Transmission Assembly10001-
156B-15-35120Seat, Valve10001-
207040-12412Plug10001-
307002-62434O-ring, (Kit : K02)10001-
407040-11409Plug10001-
507002-61423O-ring, (Kit : K02)10001-
607040-11007Plug10001-
707002-61023O-ring, (Kit : K02)10001-
807000-73030O-ring, (Kit : K02)10001-
907000-73034O-ring, (Kit : K02)10001-
1007000-72012O-ring, (Kit : K02)10001-
1156B-15-36930Bolt10001-
12290H-20-1950Bolt10001-
1301252-A1055Bolt, Hexagon Socket Head10001-
1401643-51032Washer10001-
1507000-73034O-ring, (Kit : K02)10001-
1607000-72015O-ring, (Kit : K02)10001-
