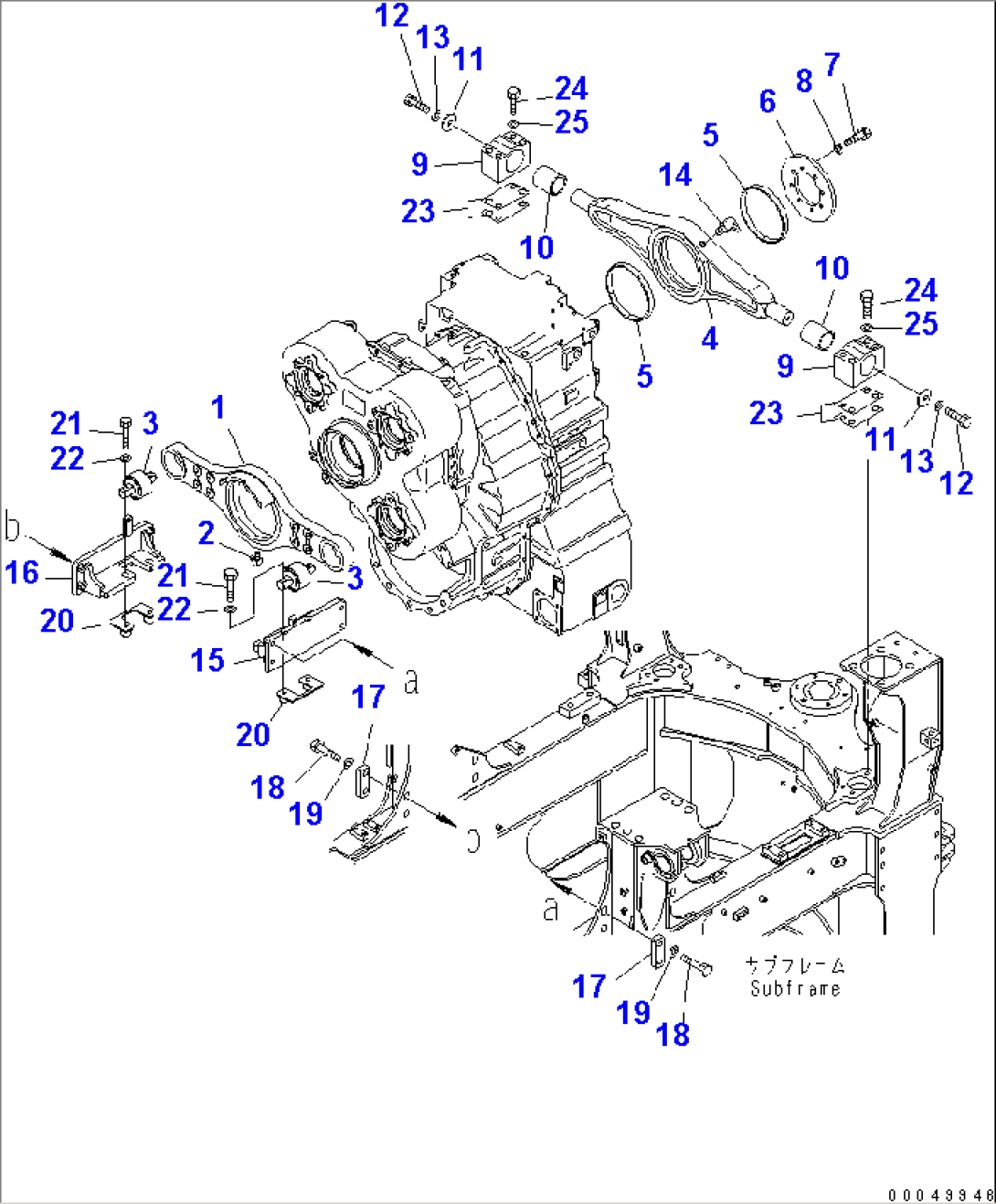

TRANSMISSION MOUNTING(#2001-)

Komatsu HM350-2 S/N 2001-2218 (ECOT3) · POWER TRAIN

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1566-16-81111TRUNNION2001-
2566-52-43390ELBOW2001-
3566-16-6A130BUSHING2001-
456B-16-11121TRUNNION2001-
556B-16-11190RING2001-
656B-16-11180PLATE2001-
701010-81235BOLT2001-
801643-31232WASHER2001-
956B-16-11130HOUSING2001-
10566-14-41130CUSHION2001-
11566-14-41170WASHER2001-
1201010-81630BOLT2001-
1301643-31645WASHER2001-
1407020-00675FITTING,GREASE2001-
1556B-16-21141BRACKET,L.H.2001-
1656B-16-21151BRACKET,R.H.2001-
1756B-16-21170PLATE2001-
1801010-81670BOLT2001-
1901643-31645WASHER2001-
2056B-16-11220PLATE2001-
2101010-81685BOLT2001-
2201643-31645WASHER2001-
2356B-16-11230SHIM, 1.0MM2001-
2401011-81620BOLT2001-
2501643-31645WASHER2001-
