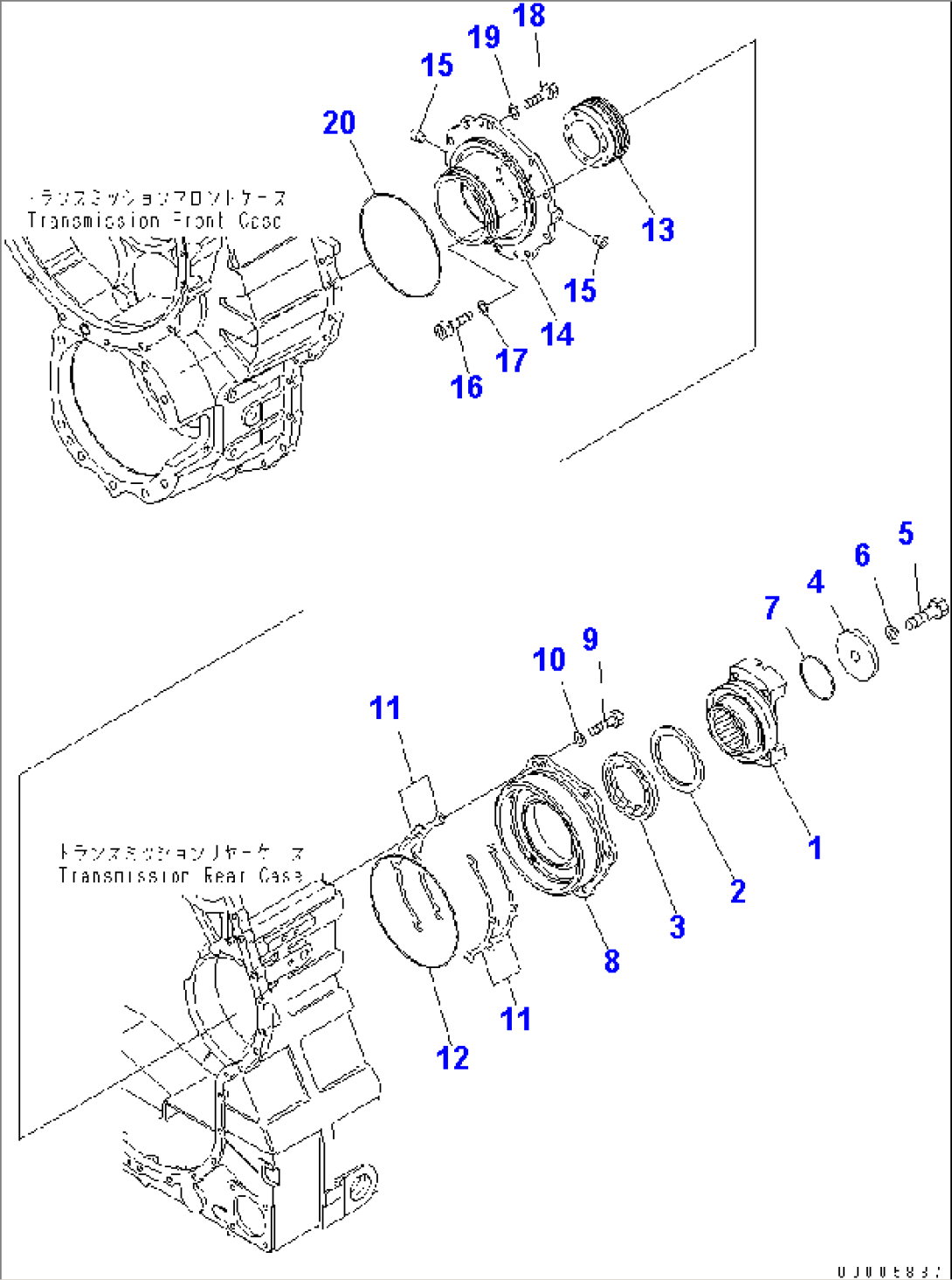

TRANSMISSION (OUTPUT) (1/2)

Komatsu HM350-1 S/N 1001-UP · TORQUE CONVERTER AND TRANSMISSION

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-13-10006TORQFLOW ASS'Y1001-
156B-15-14112COUPLING1001-
256B-15-19110SEAL,DUST (K1)1001-
307012-50120SEAL,OIL (K1)1001-
456B-15-13261HOLDER1001-
501051-52420BOLT1001-
601643-32460WASHER1001-
707000-75090O-RING (K1)1001-
856B-15-17121CAGE1001-
901010-81235BOLT1001-
1001643-31232WASHER1001-
11712-86-12220SHIMÂÂ, 0.50MM (K1)1001-
712-86-12230SHIMÂÂ, 0.20MM (K1)1001-
712-86-12240SHIMÂÂ, 0.15MM (K1)1001-
1207000-75240O-RING (K1)1001-
1356B-15-12140SLEEVE1001-
1456B-15-17111CAGE1001-
1507043-70211PLUG1001-
1601252-70860BOLT1001-
1701641-20812WASHER1001-
1801010-81235BOLT1001-
1901643-31232WASHER1001-
2007000-75230O-RING (K1)1001-
