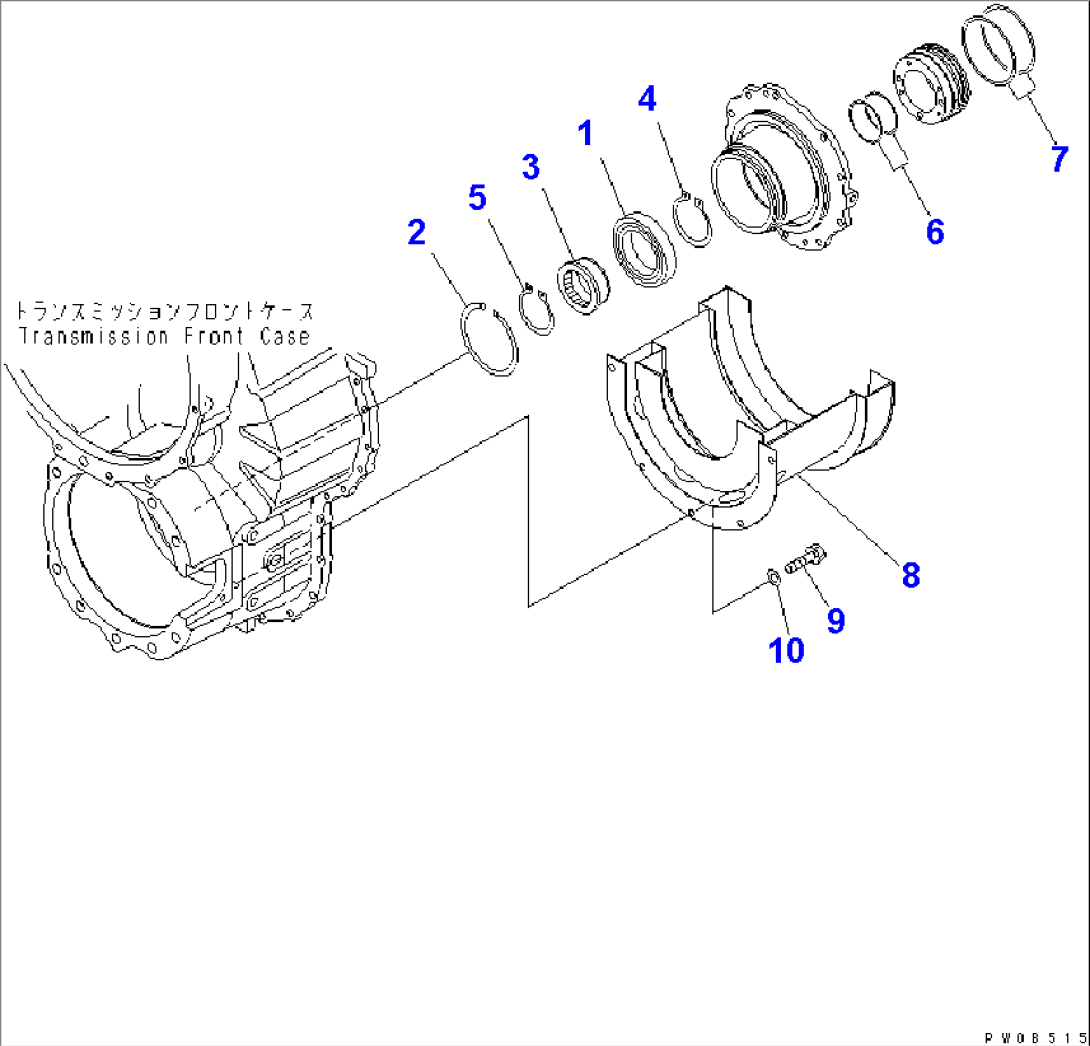

TRANSMISSION (OUTPUT) (-40ßC SPEC.) (2/2)(#1042-)
Komatsu HM350-1 S/N 1001-UP (-40CENT. SPEC.) · POWER TRAIN
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56B-13-10031 | TORQFLOW ASS'Y | 1042- | ||
| 1 | 06340-06018 | BEARING | 1042- | |
| 2 | 04071-00140 | RING | 1042- | |
| 3 | 56B-15-17960 | SPACER | 1042- | |
| 4 | 04064-09030 | RING,SNAP | 1042- | |
| 5 | 04064-07525 | RING,SNAP | 1042- | |
| 6 | 56B-15-19230 | RING,SEAL (K1) | 1042- | |
| 7 | 56B-15-17850 | RING,SEAL (K1) | 1042- | |
| 8 | 56B-15-17911 | SHROUD | 1042- | |
| 9 | 01010-81020 | BOLT | 1042- | |
| 10 | 01643-31032 | WASHER | 1042- |
