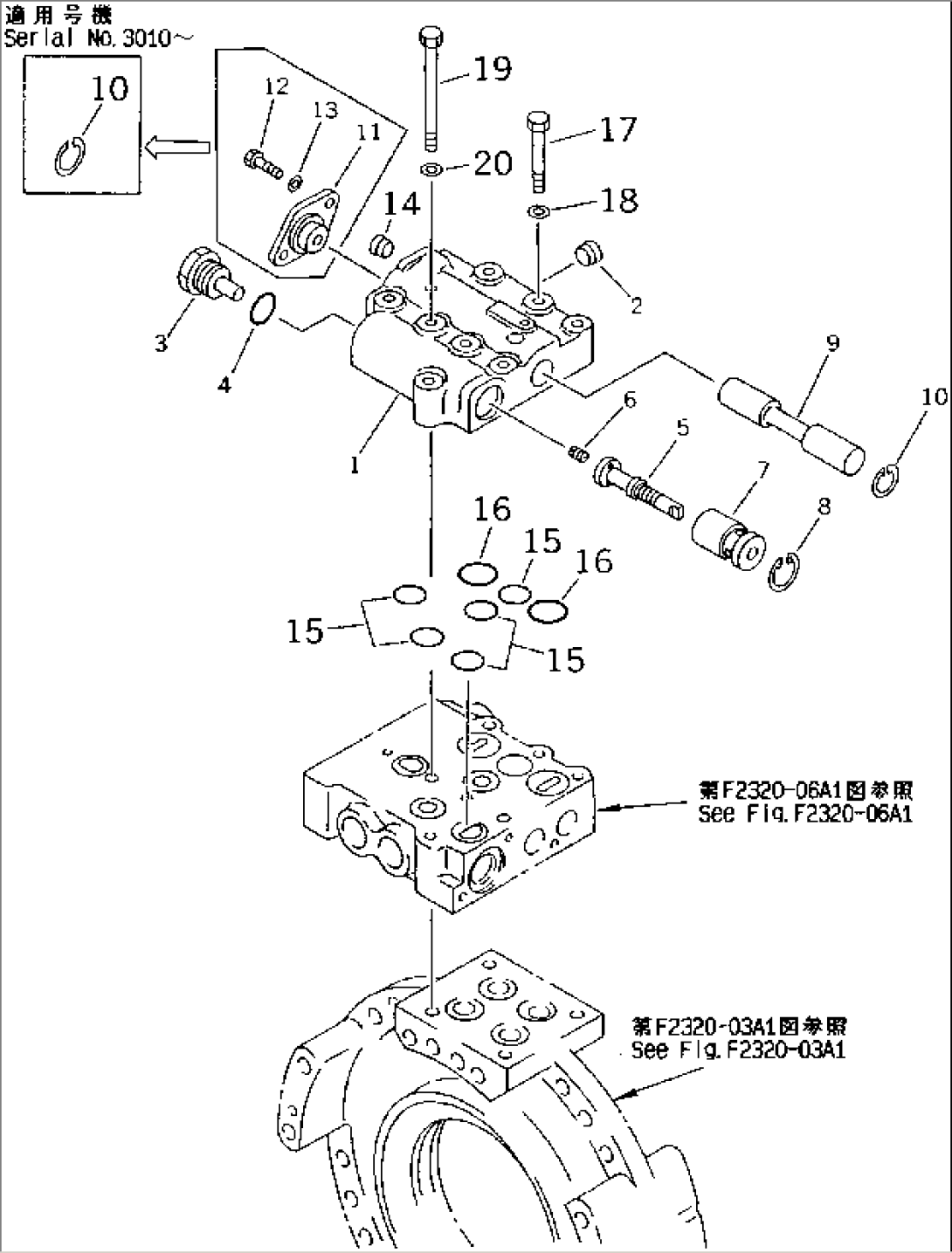

TRANSMISSION (QUICK RETURN VALVE)(#3001-)

TRANSMISSION (QUICK RETURN VALVE)(#3001-)
ItemPart No.Part NameQtySerial No.
(14X-15-00011)TRANSMISSION ASS'Y3023-
(14X-15-00010)TRANSMISSION ASS'Y3001-3022
THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2320-01A1 TO F2320-10A1.
(14X-15-00312)CONTROL VALVE ASS'Y3025-
(14X-15-00311)CONTROL VALVE ASS'Y3010-3024
(14X-15-00310)CONTROL VALVE ASS'Y3001-3009
THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2320-06A1 AND F2320-07A1.
1134-15-35411BODY3010-
1134-15-35410BODY3001-3009
207043-00415PLUG3001-
3134-15-35360PLUG3001-
407002-03034O-RING (K4)3001-
14X-15-15330VALVE3032-
5\6\VALVE3032-
5\0\14X-15-15320VALVE3001-3031
6\6\PLUG3032-
6\0\363-15-15620PLUG3001-3031
7134-15-15350SLEEVE3001-
804065-03212RING3001-
9134-15-25390SPACER3001-
1004065-02512RING3010-
1004065-02512RING3001-3009
11134-15-25190COVER3001-3009
1201010-50820BOLT3001-3009
1301643-30823WASHER3001-3009
1407043-00108PLUG3010-
1507000-73025O-RING (K4)3001-
1607000-73030O-RING (K4)3001-
1701010-51055BOLT3001-
1801643-31032WASHER3001-
1901011-51010BOLT3001-
2001643-31032WASHER3001-
