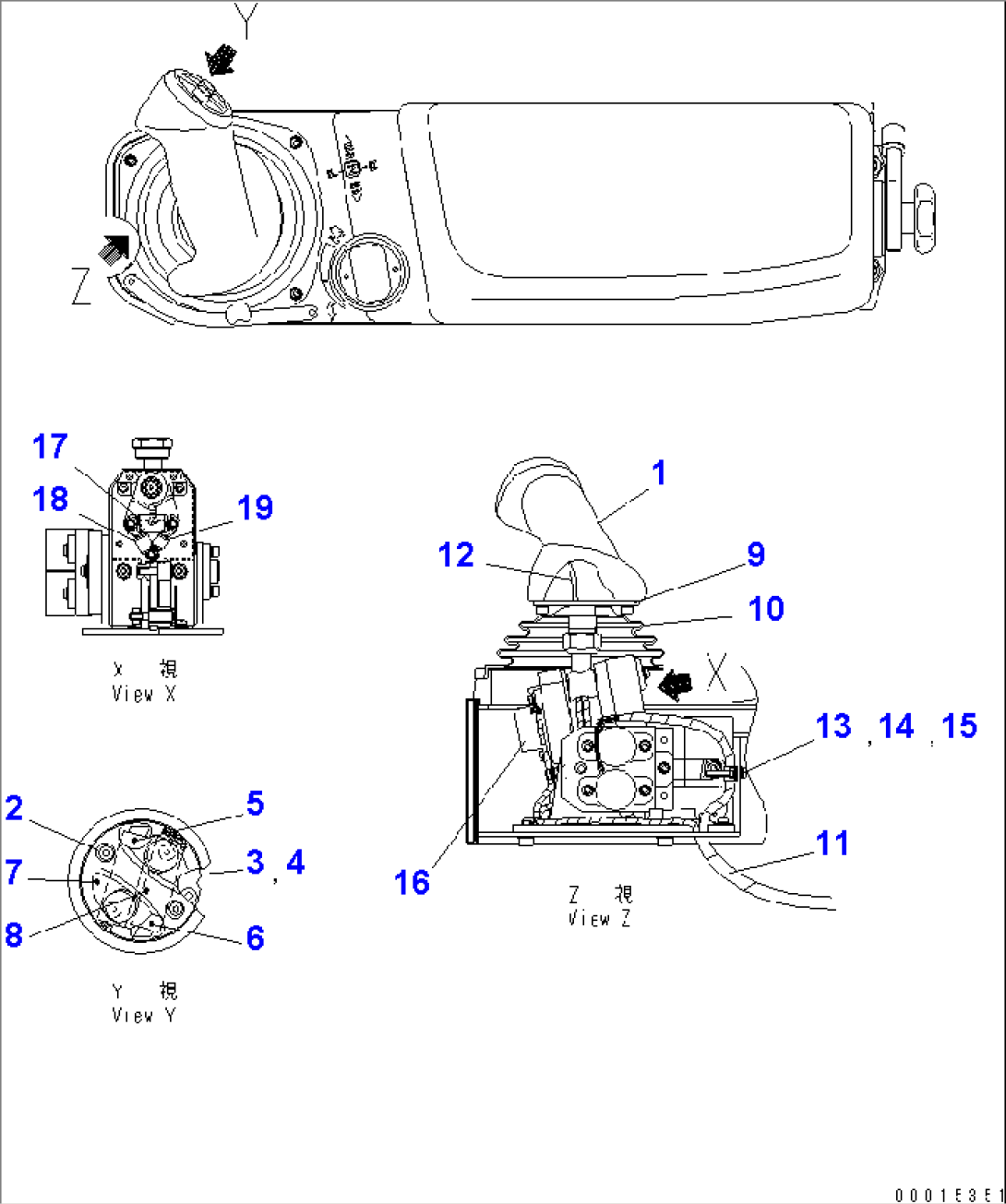

TRAVEL CONTROL LEVER
Komatsu D375A-5 S/N 18001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 19M-43-33102 | LEVER ASS'Y | 18127- | ||
| 19M-43-33101 | LEVER ASS'Y | 18036-18126 | ||
| 19M-43-33100 | LEVER ASS'Y | 18001-18035 | ||
| 1 | 19M-43-33110 | KNOB ASS'Y | 18001- | |
| 2 | 19M-09-11510 | BOLT | 18001- | |
| 3 | 19M-43-33140 | SWITCH ASS'Y | 18001- | |
| 4 | 19M-43-33170 | BRACKET | 18001- | |
| 5 | 19M-43-33460 | SWITCH | 18001- | |
| 6 | 19M-43-33470 | SWITCH | 18001- | |
| 7 | 19M-43-33150 | RUBBER | 18001- | |
| 8 | 19M-43-33160 | COVER | 18001- | |
| 9 | 19M-43-33121 | PLATE | 18036- | |
| 19M-43-33120 | PLATE | 18001-18035 | ||
| 10 | 14X-43-34331 | BOOT | 18147- | |
| 19M-43-33130 | BOOT | 18001-18146 | ||
| 19M-43-33501 | CONTROL ASS'Y | 18127- | ||
| 19M-43-33500 | CONTROL ASS'Y | 18001-18126 | ||
| 11 | 19M-43-33411 | WIRING HARNESS | 18147- | |
| 19M-43-33410 | WIRING HARNESS | 18001-18146 | ||
| 12 | 19M-43-33440 | WIRING HARNESS | 18001- | |
| 13 | 01023-70430 | SCREW | 18147- | |
| 14 | 01580-60403 | NUT | 18147- | |
| 15 | 01601-20410 | WASHER | 18147- | |
| 16 | 19M-43-33430 | POTENTIOMETER,POTENTIO | 18147- | |
| 17 | 19M-43-34671 | SPRING | 18147- | |
| 18 | 19M-43-34681 | SPRING | 18147- | |
| 19 | 19M-43-34731 | SPRING | 18147- |
