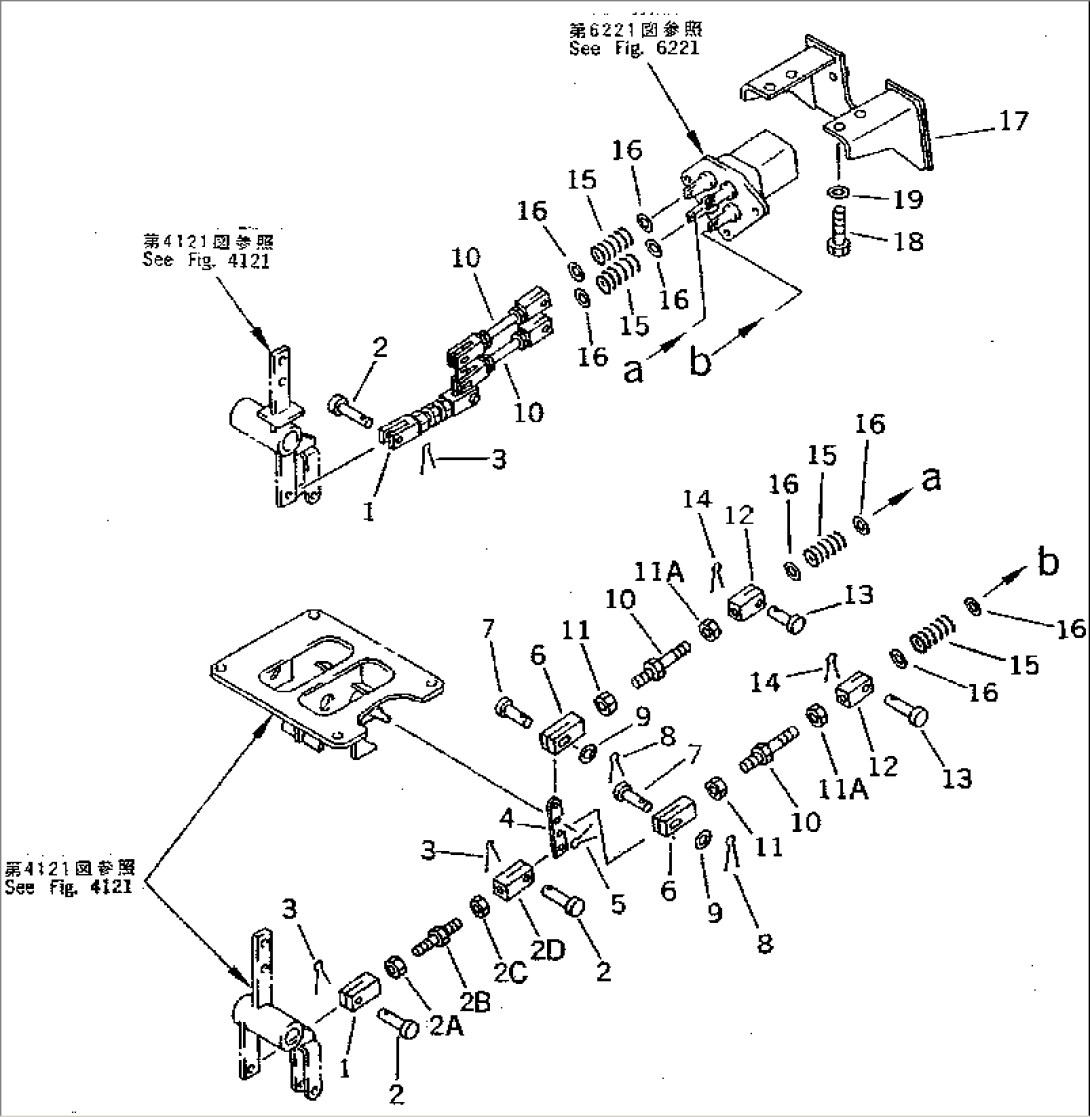

TRAVEL CONTROL LINKAGE (FOR WRIST CONTROL)(#10010-)

Komatsu PC410-5 S/N 10001-UP · CONTROL SYSTEM AND REVOLVING FRAME

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
G-1207-43-X3000CONTROL GROUP10001-
1207-43-54550YOKE10010-
204205-10822PIN10051-
04205-10820PIN10010-10050
2A01580-10806NUT10010-
2B205-43-72920BOLT10010-
2C01508-40805NUT10010-
2D207-43-54560YOKE10010-
304050-12015PIN,COTTER10001-
4209-43-51540LEVER10001-
504050-12015PIN,COTTER10001-
6205-43-72910YOKE10001-
704205-10825PIN10001-
804050-12015PIN,COTTER10001-
901643-50823WASHER10001-
1004248-30808ROD10001-
1101580-10806NUT10001-
11A01508-40805NUT10001-
12205-43-72890YOKE10001-
1304205-10622PIN10001-
1404050-11612PIN,COTTER10001-
1520Y-43-15330SPRING10001-
1601641-21223WASHER10001-
17207-43-54531BRACKET10001-
1801010-51025BOLT10001-
1920Y-43-15410WASHER10001-
