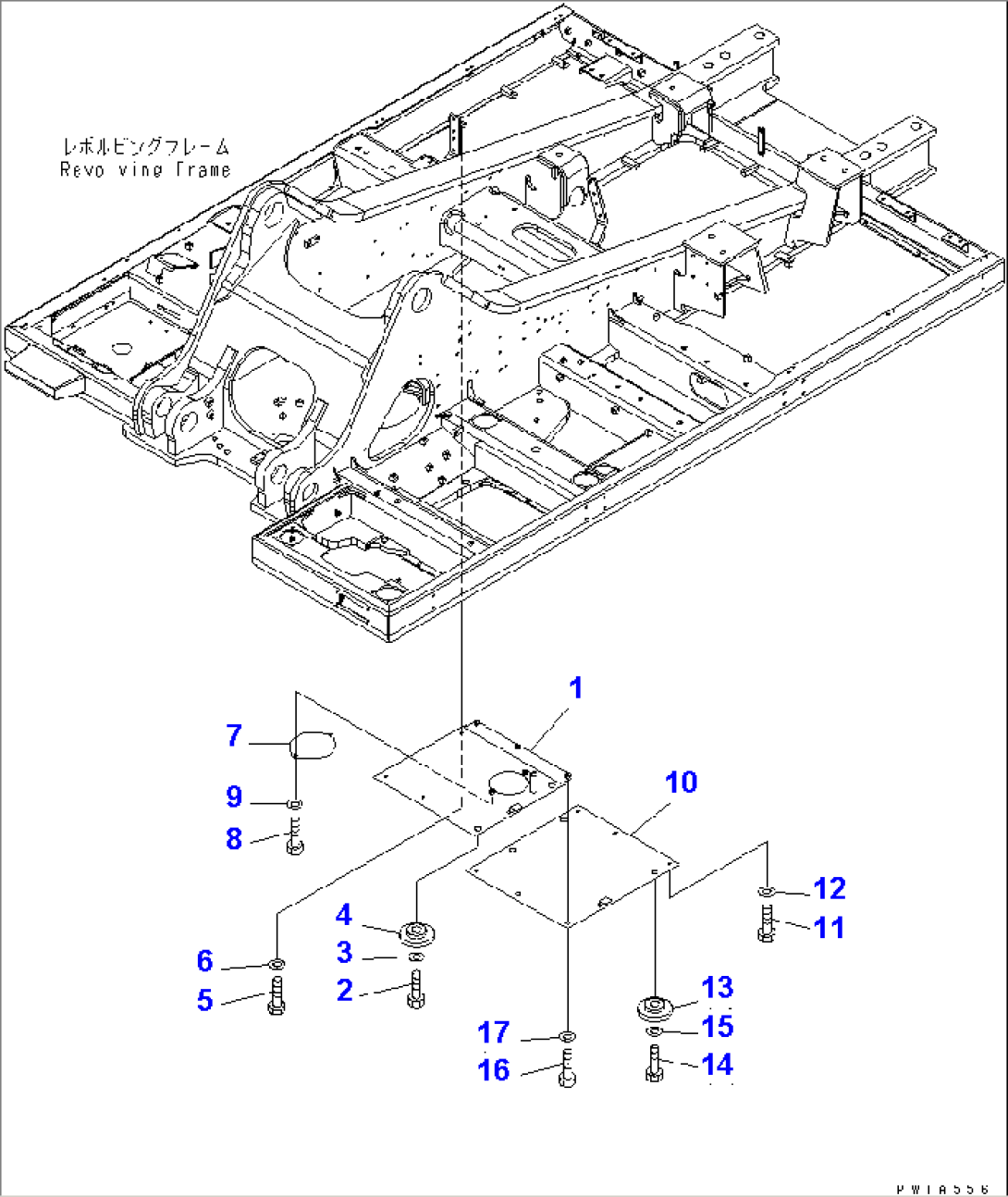

UNDER COVER (REVOLVING FRAME) (DECK, R.H.)(#11001-)
Komatsu PC600-6A S/N 10001-UP (OVERSEAS VERSION) · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 21M-54-14760 | COVER | 11001- | |
| 2 | 01010-81230 | BOLT | 10001- | |
| 3 | 01643-31232 | WASHER | 10001- | |
| 4 | 20Y-54-12550 | COLLAR | 10001- | |
| 5 | 01010-81230 | BOLT | 10001- | |
| 6 | 01643-31232 | WASHER | 10001- | |
| 7 | 207-54-51440 | PLATE | 10001- | |
| 8 | 01010-81230 | BOLT | 10001- | |
| 9 | 01643-31232 | WASHER | 10001- | |
| 10 | 21M-54-14770 | COVER | 11001- | |
| 11 | 01010-81230 | BOLT | 10001- | |
| 12 | 01643-31232 | WASHER | 10001- | |
| 13 | 20Y-54-12550 | COLLAR | 10001- | |
| 14 | 01010-81230 | BOLT | 10001- | |
| 15 | 01643-31232 | WASHER | 10001- | |
| 16 | 01010-81230 | BOLT | 10001- | |
| 17 | 175-54-34170 | WASHER | 10001- |
