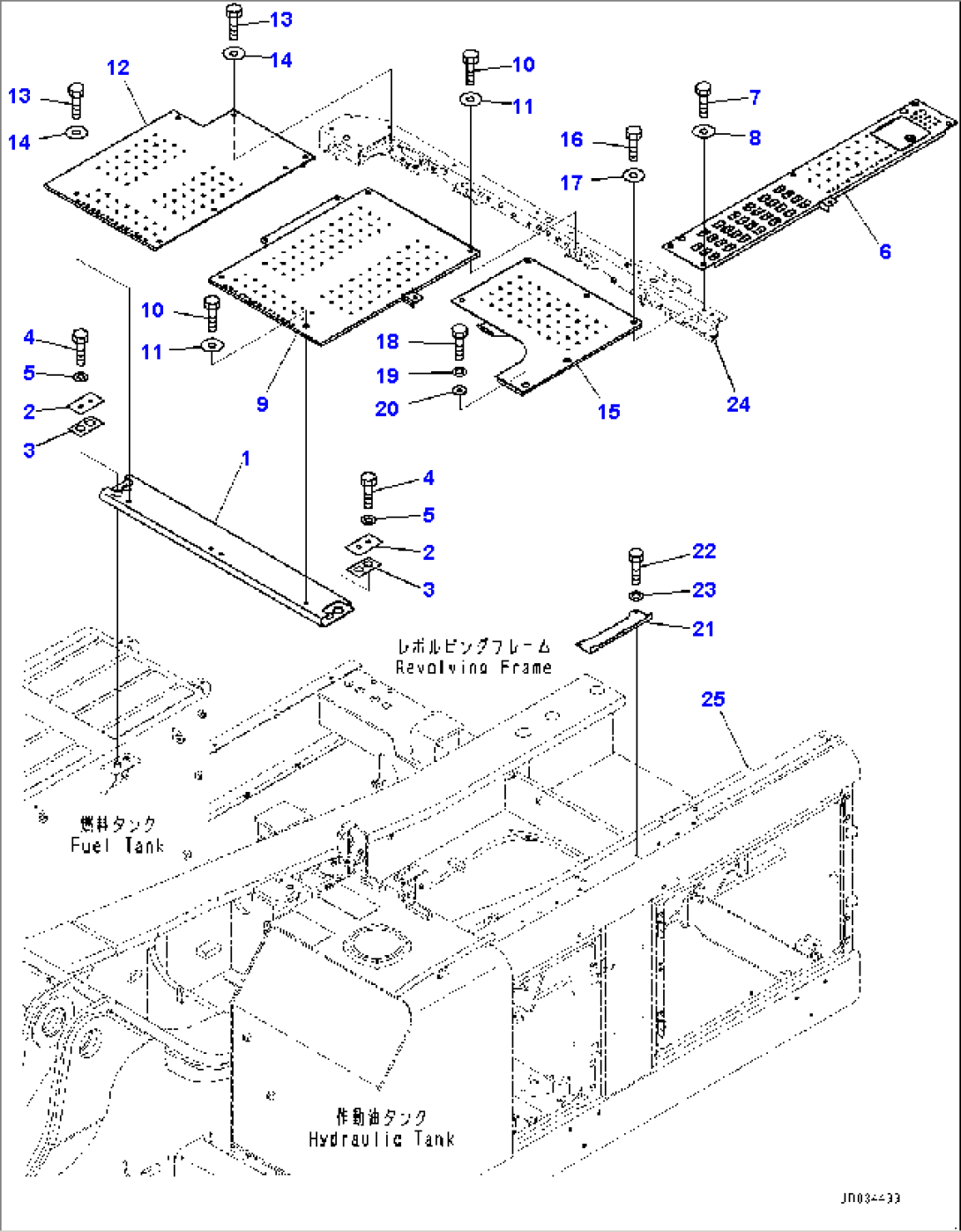

Upper Cover (#70001-)

Komatsu PC850-8R1 S/N 70001-UP · GUARDS AND COVERS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-53-11261Frame70001-
2209-53-11270Plate70001-
3209-53-11250Sheet70001-
401010-81250Bolt70001-
501643-31232Washer70001-
6209-54-42342Cover70001-
701010-81230Bolt70001-
8175-54-34170Washer70001-
9209-54-42310Cover70001-
1001010-81230Bolt70001-
11175-54-34170Washer70001-
12209-54-42321Cover70001-
1301010-81230Bolt70001-
14175-54-34170Washer70001-
15209-54-45271Cover70001-
1601010-81230Bolt70001-
17175-54-34170Washer70001-
1801010-81230Bolt70001-
1901643-31232Washer70001-
2020Y-54-15740Collar70001-
21209-54-45291Step70001-
2201010-81230Bolt70001-
2301643-31232Washer70001-
24209-54-48660Frame-
25209-54-45711Frame-
