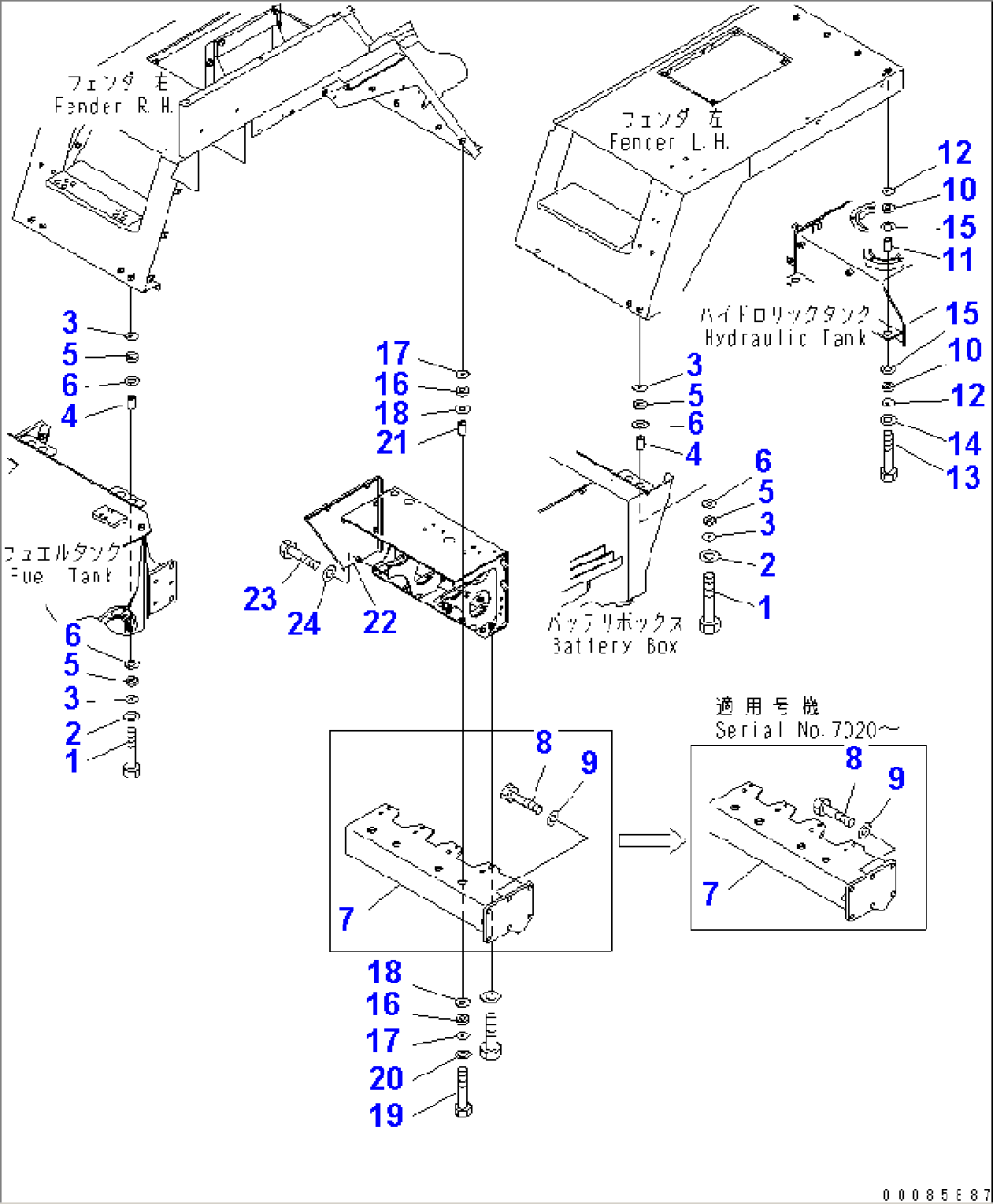

UPPER FENDER (FENDER)(#7001-7019)

Komatsu HM350-2R S/N 7001-7029 (W/O EGR) · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
101010-81270BOLT7001-@
201643-31232WASHER7001-@
3416-03-11210WASHER7001-@
46142-22-4640SPACER7001-@
5416-03-11221CUSHION7001-@
656B-54-11590SPACER7001-@
756B-54-25190BRACKET7020-@
756B-54-22191BRACKET7001-7019
801010-81645BOLT7001-@
901643-31645WASHER7001-@
10416-03-11221CUSHION7001-@
116142-22-4640SPACER7001-@
12416-03-11210WASHER7001-@
1301010-81270BOLT7001-@
1401643-31232WASHER7001-@
1556B-54-11590SPACER7001-@
16416-03-11221CUSHION7001-@
17416-03-11210WASHER7001-@
1856B-54-19120SPACER7001-@
1901010-81270BOLT7001-@
2001643-31232WASHER7001-@
216142-22-4640SPACER7001-@
2256B-54-22810COVER7001-@
2301010-81050BOLT7001-@
2401643-31032WASHER7001-@
