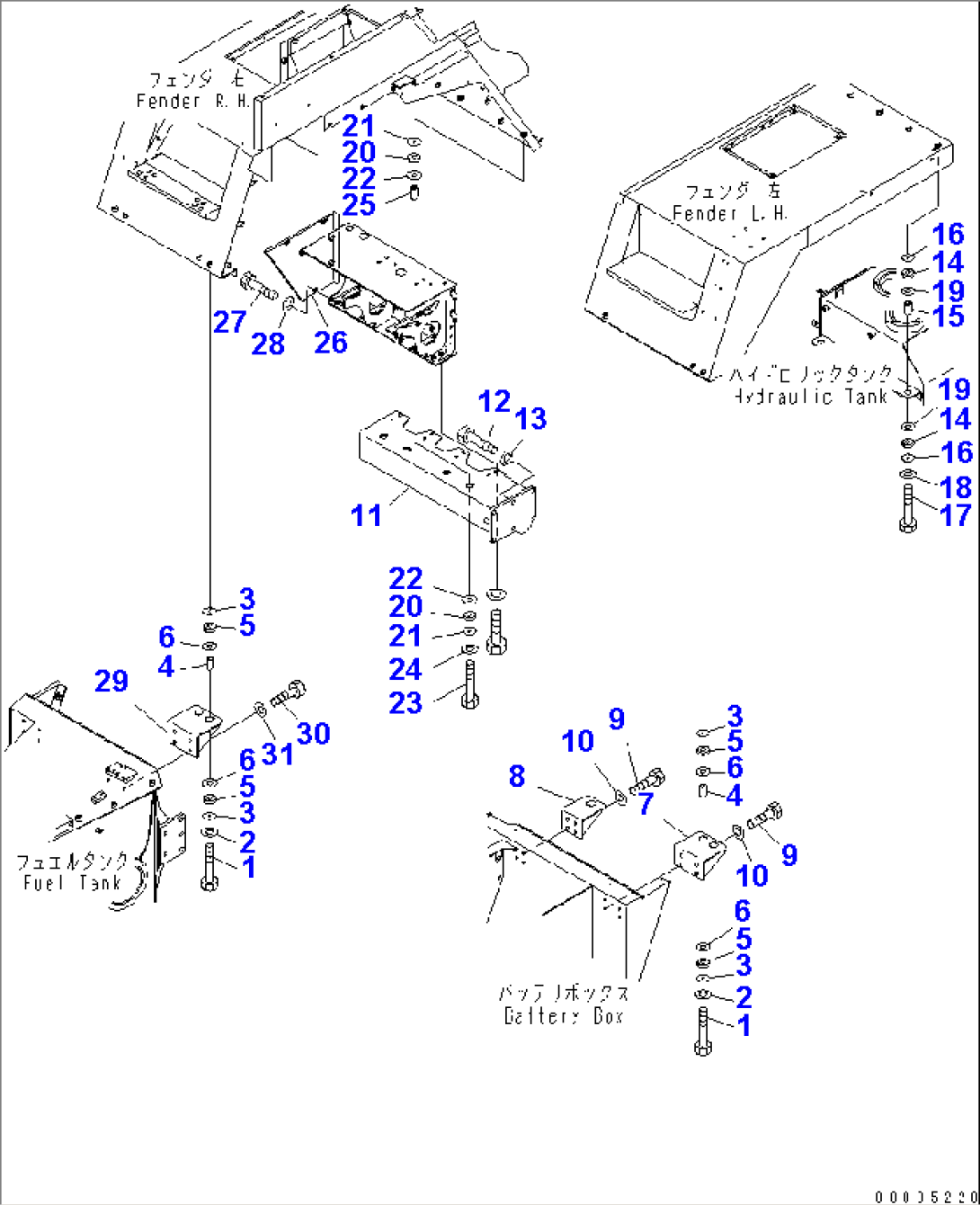

UPPER FENDER (FENDER)(#7020-)

Komatsu HM350-2R S/N 7001-7029 (W/O EGR) · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
101010-81270BOLT7001-
201643-31232WASHER7001-
3416-03-11210WASHER7001-
46142-22-4640SPACER7001-
5416-03-11221CUSHION7001-
656B-54-11590SPACER7001-
756B-54-12A10BRACKET7020-
856B-54-12A20BRACKET7020-
901010-81225BOLT7020-
1001643-31232WASHER7020-
1156B-54-25190BRACKET7020-
1201010-81645BOLT7001-
1301643-31645WASHER7001-
14416-03-11221CUSHION7001-
156142-22-4640SPACER7001-
16416-03-11210WASHER7001-
1701010-81270BOLT7001-
1801643-31232WASHER7001-
1956B-54-11590SPACER7001-
20416-03-11221CUSHION7001-
21416-03-11210WASHER7001-
2256B-54-19120SPACER7001-
2301010-81270BOLT7001-
2401643-31232WASHER7001-
256142-22-4640SPACER7001-
2656B-54-22810COVER7001-
2701010-81050BOLT7001-
2801643-31032WASHER7001-
2956B-54-12A40BRACKET7020-
3001010-81225BOLT7020-
3101643-31232WASHER7020-
