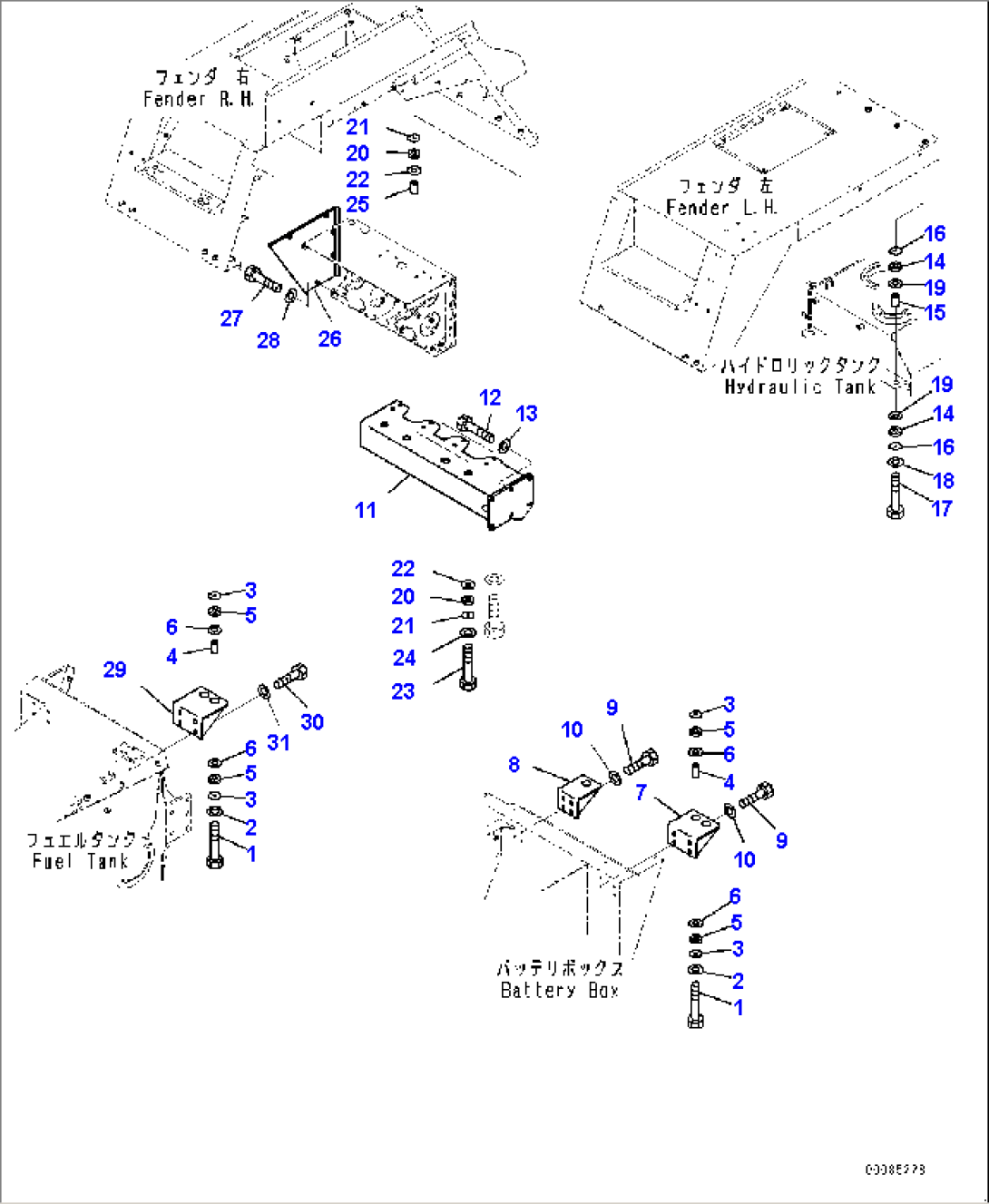

Upper Fender Mounting, Fender (#2633-2840)

Komatsu HM400-2 S/N 2848-UP (FOR KAL) · GUARDS AND COVERS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
101010-81270Bolt2633-@
201643-31232Washer2633-@
3416-03-11210Washer2633-@
46142-22-4640Spacer2633-@
5416-03-11221Cushion2633-@
656B-54-11590Spacer2633-@
756B-54-12A10Bracket2633-@
856B-54-12A20Bracket2633-@
901010-81225Bolt2633-@
1001643-31232Washer2633-@
1156B-54-25190Bracket2633-@
1201010-81645Bolt2633-@
1301643-31645Washer2633-@
14416-03-11221Cushion2633-@
156142-22-4640Spacer2633-@
16416-03-11210Washer2633-@
1701010-81270Bolt2633-@
1801643-31232Washer2633-@
1956B-54-11590Spacer2633-@
20416-03-11221Cushion2633-@
21416-03-11210Washer2633-@
2256B-54-19120Spacer2633-@
2301010-81270Bolt2633-@
2401643-31232Washer2633-@
256142-22-4640Spacer2633-@
2656B-54-22810Cover2633-@
2701010-81050Bolt2633-@
2801643-31032Washer2633-@
2956B-54-12A40Bracket2633-2840
3001010-81225Bolt2633-2840
3101643-31232Washer2633-2840
