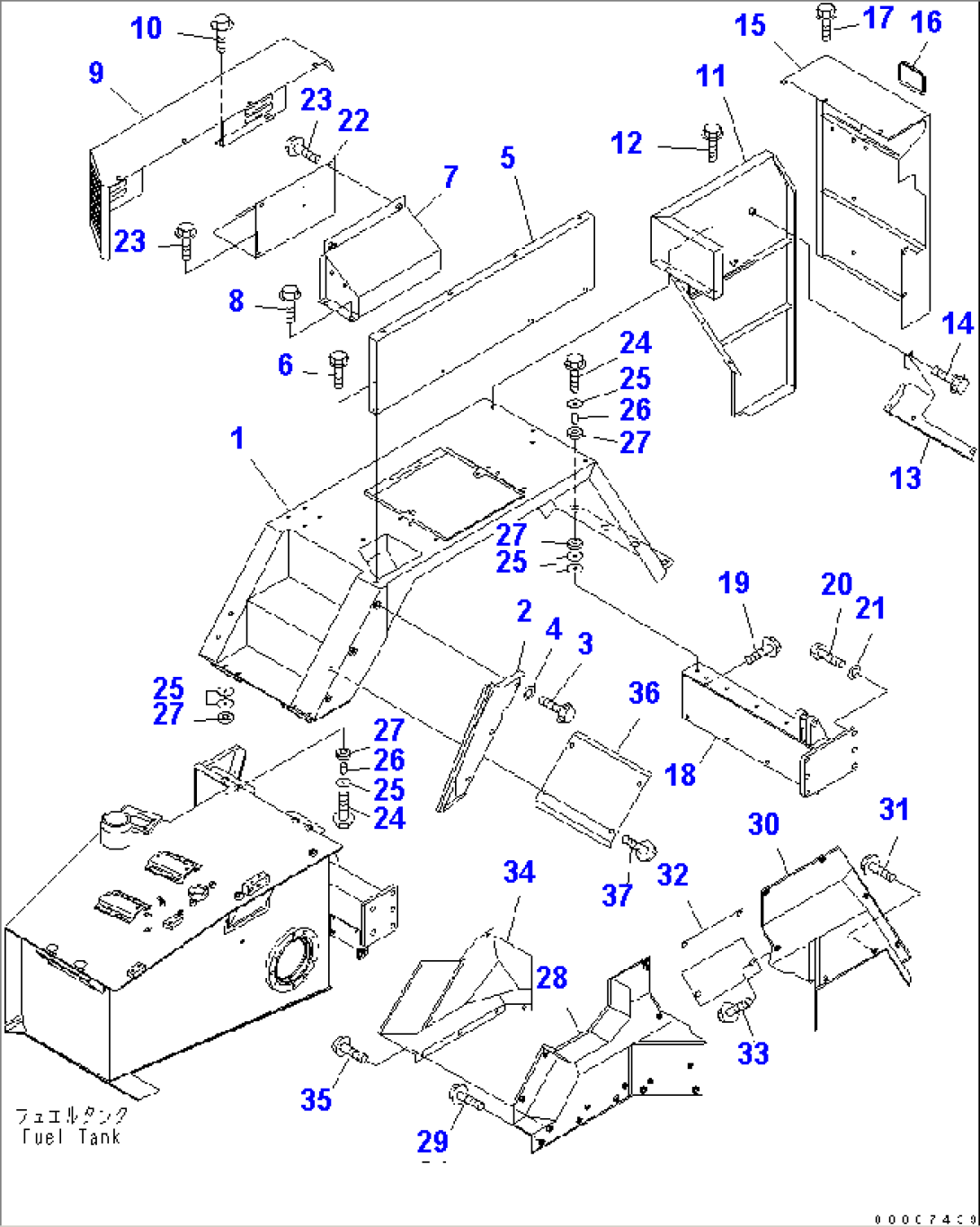

UPPER FENDER, R.H.

Komatsu HM300TN-1 S/N 1001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-80-18710FENDER1001-
256D-54-12141COVER,R.H.1001-
301435-01220BOLT1001-
401643-31232WASHER1001-
556D-54-12310BRACKET1001-
601435-01220BOLT1001-
756D-54-12320BRACKET1001-
801435-01220BOLT1001-
956D-54-12152COVER1001-
1001435-01220BOLT1001-
1156D-80-15730COVER1001-
1201435-01220BOLT1001-
1356D-54-12820BRACKET1001-
1401435-01020BOLT1001-
1556D-54-12182COVER1001-
1623S-54-53420FINISHER1001-
1701435-01220BOLT1001-
1856D-54-12191BRACKET1001-
1901435-01016BOLT1001-
2001010-81645BOLT1001-
2101643-31645WASHER1001-
2256D-54-12171COVER1001-
2301435-01220BOLT1001-
2401435-01265BOLT1001-
25416-03-11210WASHER1001-
26415-03-11210SPACER1001-
27416-03-11221CUSHION1001-
2856D-54-12242COVER1001-
2901435-01020BOLT1001-
3056D-54-12252COVER1001-
3101435-01020BOLT1001-
3256D-54-12231COVER1001-
3301435-01020BOLT1001-
3456D-54-12291COVER,R.H.1001-
3501435-01020BOLT1001-
3656D-54-12270COVER1001-
3701435-01020BOLT1001-
