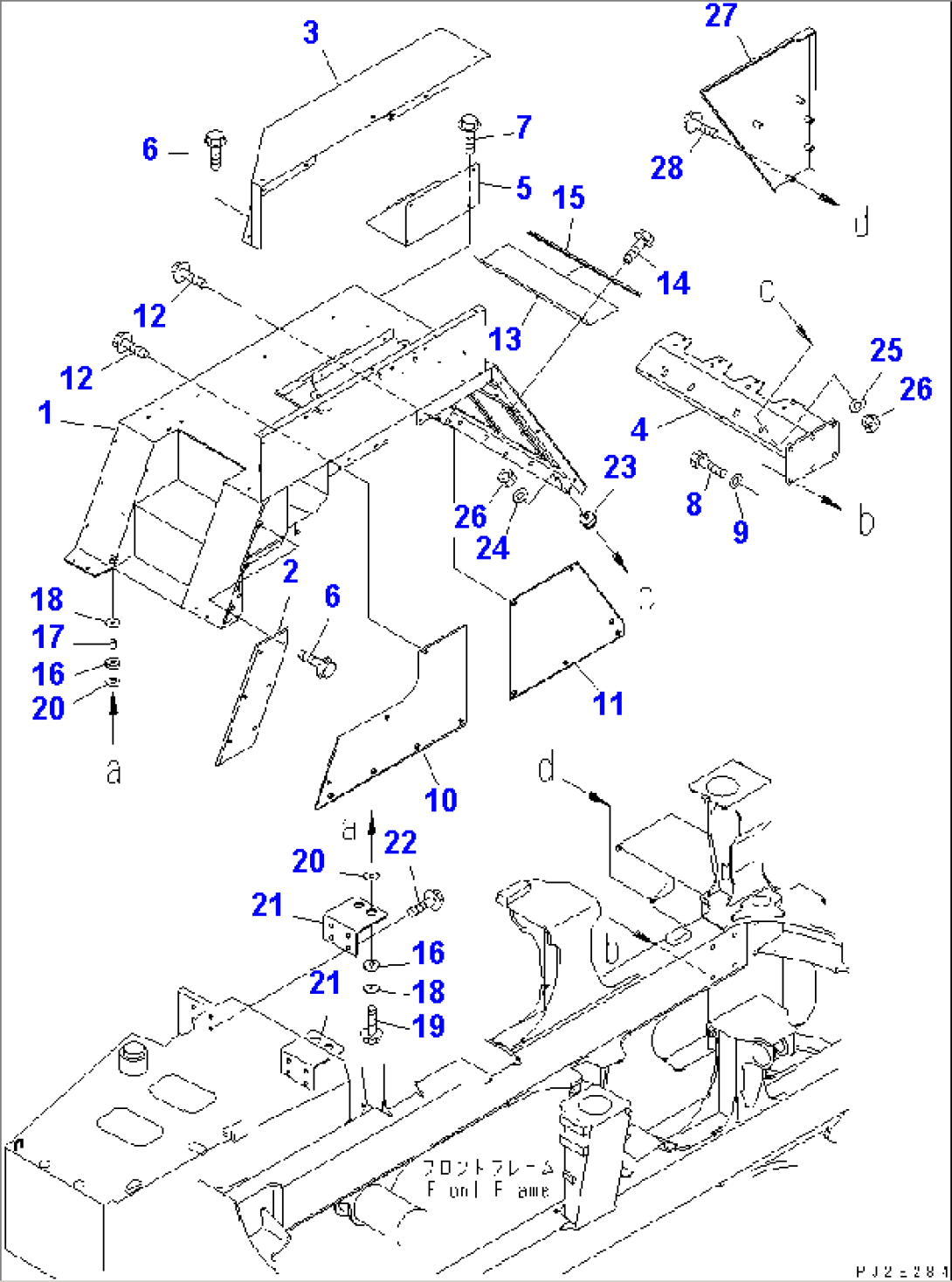

UPPER FENDER, R.H. (WITH SIDE LAMP)(#1001-1089)

Komatsu HM350-1 S/N 1001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-12126FENDER,R.H.1038-1089
156B-54-12125FENDER,R.H.1001-1037
256B-54-12141COVER1001-@
356B-54-12153COVER1038-@
356B-54-12152COVER1001-1037
456B-54-12193BRACKET1001-1089
456B-54-12192BRACKET(1001-1089)
556B-54-12172COVER1001-@
601435-01220BOLT1001-@
701435-01016BOLT1001-@
801010-81645BOLT1001-@
901643-31645WASHER1001-@
1056B-54-12242COVER1038-@
1056B-54-12241COVER1001-1037
1156B-54-12252COVER1038-@
1156B-54-12251COVER1001-1037
1201435-01020BOLT1001-@
1356B-54-12262COVER1001-@
1401435-01020BOLT1001-@
1556B-54-12830SEAL1001-@
16416-03-11221CUSHION1001-@
176142-22-4640SPACER1001-@
18416-03-11210WASHER1001-@
1901435-01265BOLT1001-@
2056B-54-11590SPACER1002-@
20202-966-4580SPACER1001-1001
2156B-54-12A40BRACKET1001-@
2201435-01220BOLT1001-@
23416-03-11221CUSHION1001-1089
2356B-54-12910CUSHION(1001-1089)
2456B-54-19110SPACER1001-1089
2401643-31232WASHER(1001-1089)
2556B-54-19120SPACER1001-1089
25124-54-26540WASHER(1001-1089)
2601580-11210NUT1001-1089
2756B-54-12811COVER,R.H.1038-@
2756B-54-12810COVER,R.H.1001-1037
2801435-01045BOLT1001-@
