V0300-02A0 TOOL 2
Komatsu HM400-2 S/N A11001-UP · TOOL
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

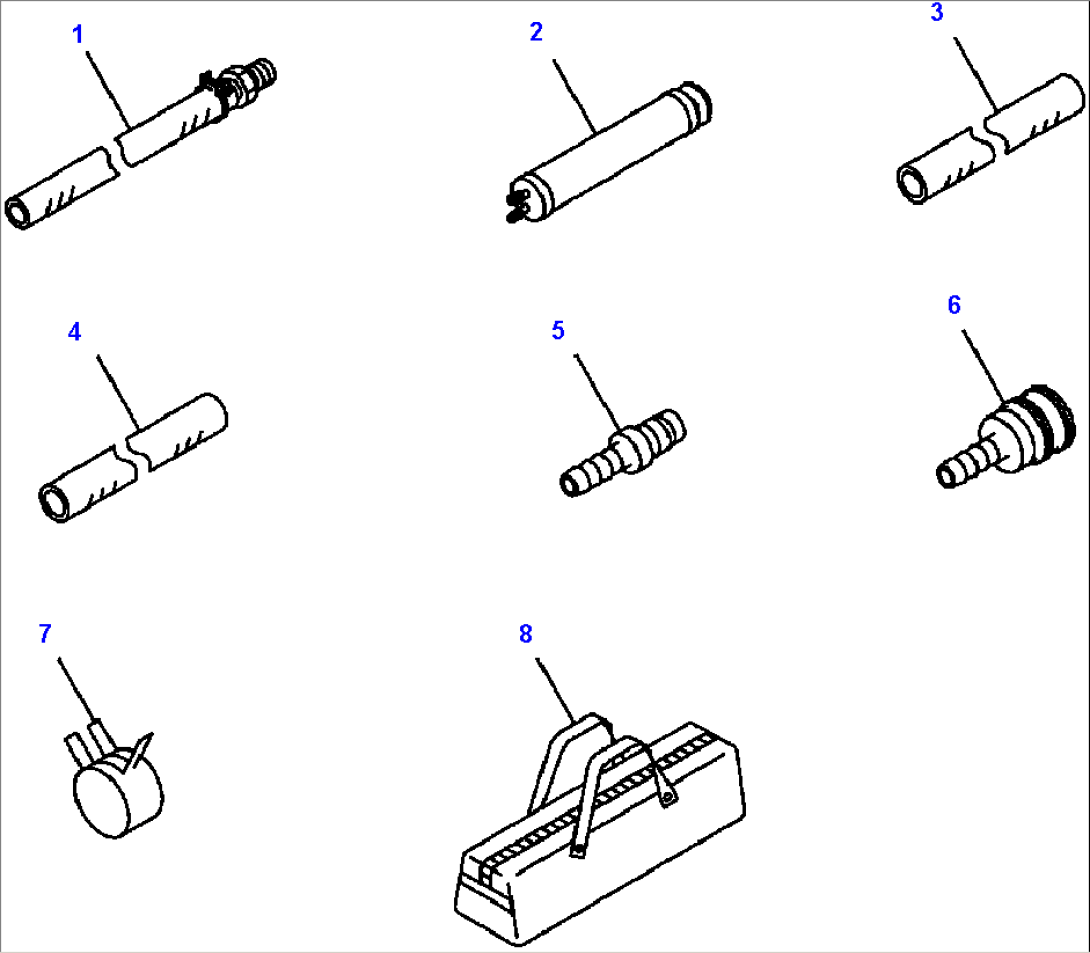

| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-98-21110 | HOSE ASSEMBLY | ||
| N/I | 6215-21-5610 | NIPPLE | ||
| N/I | 6245-61-6470 | CLIP | ||
| N/I | 07286-02680 | HOSE | ||
| 2 | 56D-61-24380 | PUMP | ||
| 3 | 56D-61-24410 | HOSE | ||
| 4 | 56D-61-24420 | HOSE | ||
| 5 | 56D-61-24430 | ADAPTER | ||
| 6 | 56D-61-24440 | ADAPTER | ||
| 7 | 07281-00167 | CLAMP | ||
| 8 | 09056-04613 | BAG |
