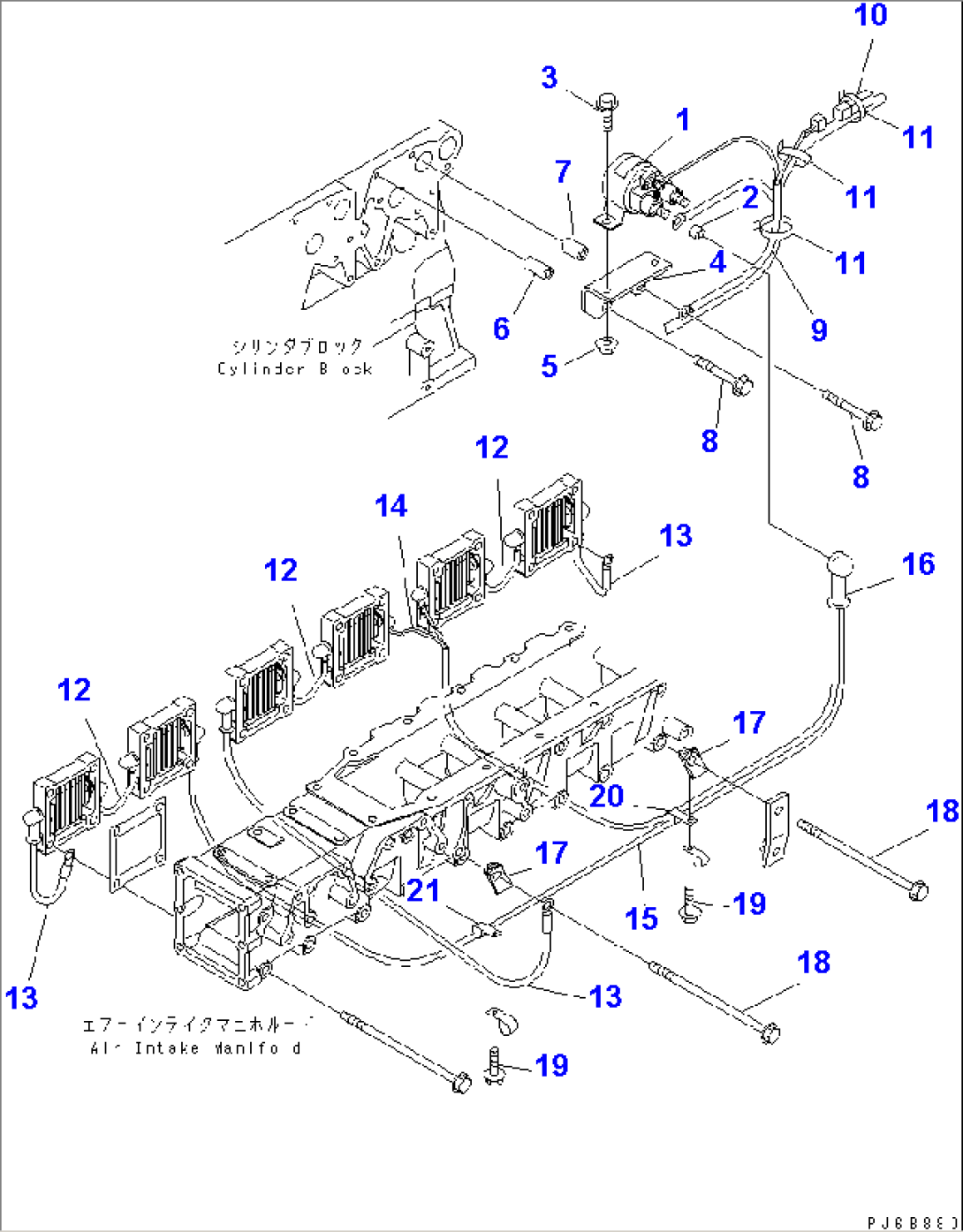

WIRING (1/3) SWITCH AND HEATER(#112350-)
Komatsu SA6D140E-3J-7 S/N 110001-UP · ENGINE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 600-815-2690 | SWITCH,HEATER | 112350- | |
| 2 | 419-15-17540 | SPACER | 112350- | |
| 3 | 01435-00820 | BOLT | 112350- | |
| 4 | 6217-81-4410 | BRACKET | 112350- | |
| 5 | 01584-00806 | NUT | 112350- | |
| 6 | 203-54-11170 | SPACER | 112350- | |
| 7 | 6164-11-5590 | SPACER | 112350- | |
| 8 | 01435-01055 | BOLT | 112350- | |
| 9 | 6217-81-8770 | HARNESS | 112350- | |
| 10 | 56B-06-16510 | DIODE | 112350- | |
| 11 | 08034-20414 | BAND | 112350- | |
| 12 | 6212-81-4211 | WIRE | 112350- | |
| 13 | 6217-81-4231 | WIRE | 112350- | |
| 14 | 6212-81-4271 | WIRE | 112350- | |
| 15 | 6212-81-4261 | WIRE | 112350- | |
| 16 | 08038-06031 | CAP | 112350- | |
| 17 | 6215-25-5830 | STAY | 112350- | |
| 18 | 01436-01075 | BOLT | 112350- | |
| 19 | 01435-00816 | BOLT | 112350- | |
| 20 | 04434-51610 | CLIP | 112350- | |
| 21 | 04434-51010 | CLIP | 112350- |
