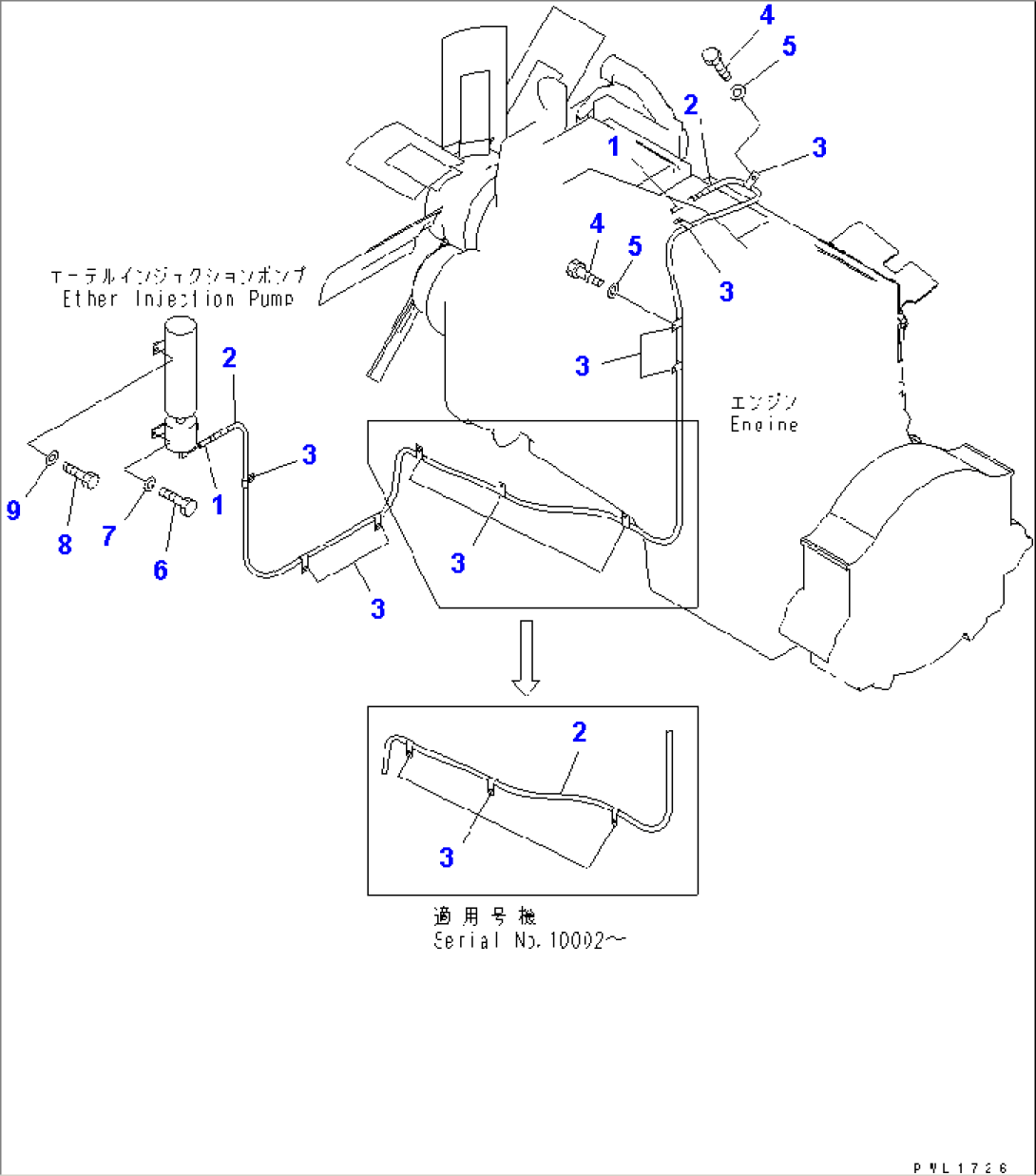

WIRING (ETHER INJECTION)(#10001-10999)

Komatsu PC600-6KJ S/N 10001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121M-06-11240TUBE10001-10999
207823-00435TUBE10001-10999
321T-62-25740CLIP10001-10999
401010-81225BOLT10001-10999
501643-31232WASHER10001-10999
601010-80620BOLT10001-10999
701643-30623WASHER10001-10999
801010-80820BOLT10001-10999
901643-30823WASHER10001-10999
