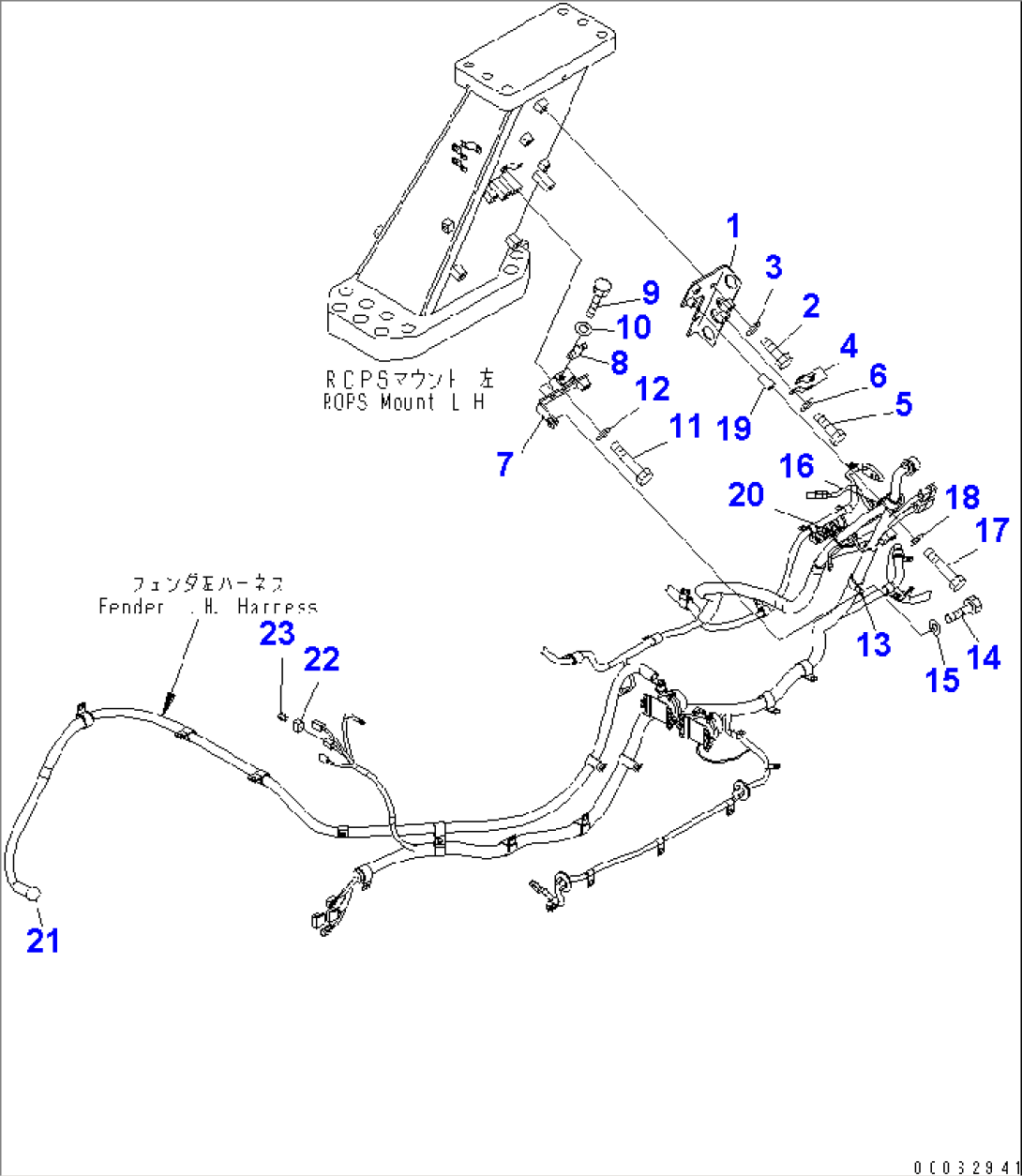

WIRING (FENDER HARNESS CLAMP)

Komatsu D375A-5 S/N 55001-UP (W/O EGR) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1195-06-71811BRACKET55001-
201010-81225BOLT55001-
301643-31232WASHER55001-
408193-21012CLIP55001-
501010-81225BOLT55001-
601643-31232WASHER55001-
7195-06-72860BRACKET55001-
808193-21012CLIP55001-
901010-81225BOLT55001-
1001643-31232WASHER55001-
1101010-81270BOLT55001-
1201643-31232WASHER55001-
1304434-53412CLIP55001-
1401010-81225BOLT55001-
1501643-31232WASHER55001-
1604434-53212CLIP55001-
1701010-81265BOLT55001-
1801643-31232WASHER55001-
19205-03-71331COLLAR55001-
2008034-20519BAND55001-
21154-06-13130CAP55001-
2208192-14100CONNECTOR55001-
2308191-00770PLUG55001-
