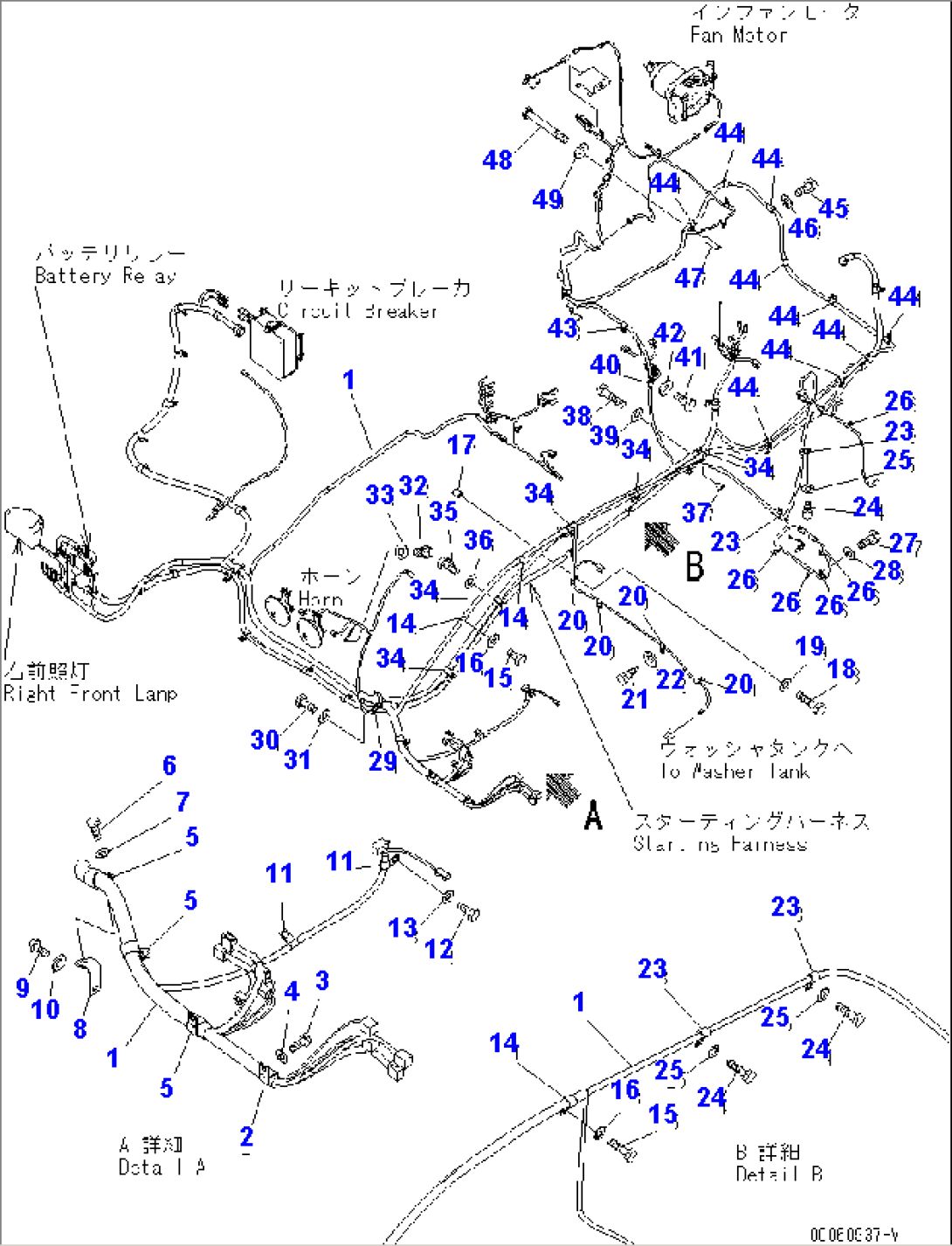

WIRING HARNESS (MAIN HARNESS)

Komatsu PC600LC-8R S/N 60001-UP (W/O EGR) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121M-06-21411WIRING HARNESS60001-
19M-06-31720RESISTOR60001-
204434-52712CLIP60001-
301010-81225BOLT60001-
401643-31232WASHER60001-
504434-53412CLIP60001-
601010-81225BOLT60001-
701643-31232WASHER60001-
821M-06-14170BRACKET60001-
901010-81225BOLT60001-
1001643-31232WASHER60001-
1104434-51412CLIP60001-
1201010-81225BOLT60001-
1301643-31232WASHER60001-
1404434-51912CLIP60001-
1501010-81225BOLT60001-
1601643-31232WASHER60001-
1720Y-03-11220COLLAR60001-
1801010-81260BOLT60001-
1901643-31232WASHER60001-
2004434-51012CLIP60001-
2101010-81225BOLT60001-
2201643-31232WASHER60001-
2304434-51412CLIP60001-
2401010-81225BOLT60001-
2501643-31232WASHER60001-
2604434-51012CLIP60001-
2701010-81225BOLT60001-
2801643-31232WASHER60001-
2904434-51012CLIP60001-
3001010-81225BOLT60001-
3101643-31232WASHER60001-
3201010-81020BOLT60001-
3301643-31032WASHER60001-
3404434-52312CLIP60001-
3501010-81225BOLT60001-
3601643-31232WASHER60001-
37195-33-11220SPACER60001-
3801010-81250BOLT60001-
3901643-31232WASHER60001-
4004434-51412CLIP60001-
4101010-81225BOLT60001-
4201643-31232WASHER60001-
4304434-51408CLIP60001-
4404434-51712CLIP60001-
4501010-81225BOLT60001-
4601643-31232WASHER60001-
4722S-62-26210SPACER60001-
4801011-81200BOLT60001-
4901643-31232WASHER60001-
